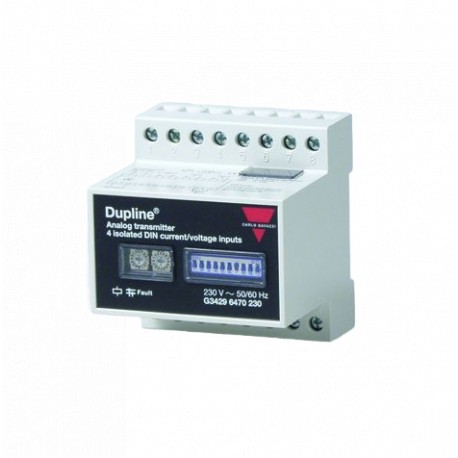

G34296470800 CARLO GAVAZZI sinal de E / S analógica CC TIPO DIN outro módulo Tipo de entrada Módulo BOX H4 (..

Dupline®
Universal Analógico InputModule para DIN-Sinais
Tipo G 3429 6470
• 4 entradas analógicas isoladas
• Entradas configuráveis individualmente por 0-20 mA,
4-20 mA ou 0-10 VCC
• Selecionável resolução: 1/1999 ou 1/255 da escala completa
• Selecionável formato de dados: 8 bits binários, Analink ou 3 1/2 dígitos BCD
• Imunidade EMC de acordo com a EN 50082-2 (ambiente industrial)
• Montagem em trilho DIN (EN 50022)
• Endereço-seleção através do rotary-interruptores
• LED de indicação de Alimentação e Dupline® transportadora
• LED de indicação de parâmetro inválido definição e 4-20 mA
underflow
• AC ou DC fonte de alimentação
Produto DescriptionOrdering Chave
G 3429 6470 024
Dupline®4 universal da entrada analógica inputmodule para o abastecimento externo. Valores analógicos em que as entradas são convertidas todigitalvalues andtrans - mittedonDupline®.As entradas são isolados individualmente para evitar ground loops e para simplificar a instalação. O tipo de entrada podem ser seleccionadas como 0-20 mA, 4-20 ma or0-10VDC para eachinput individualmente
fazendo um mix de entrada analógica tipos no mesmo módulo de entrada possível. O formato de transmissão em Dupline® canbeselectedtofitthe módulo de entrada em instalações existentes, ou simplesmente usar a combinação mais adequada de resolução e velocidade. Os formatos são: 8-bit binário, Analink e 3 1/2 dígitos BCD (com ou sem multiplexação).
Tipo: Dupline® H4-habitação Transmissor
Não. de Entrada dos canais do tipo de fonte de Alimentação
Seleção Do Tipo De
SupplyOrdering não.
24 VACG 3429 6470 024
115 VAC G 3429 6470 115
230 VAC G 3429 6470 230
10-30 VDCG 3429 6470 800
InputSpecifications
Sinal
Entradas definir a tensão measurementInputs definido para medição de corrente
Sinal de entrada DIN tensão de entrada DIN-Sinal de entrada atual range0-10 VCC 0 a 20 mA / 4 a 20 mA Máx. entrada level50 V 50 mA
Entrada resistance125 KΩ100 Ω resistor shunt
Resolução
A/D11 bits ou 8 bits11 bits ou 8 bits
Transmission1/1999 ou 1/255 1/1999 ou 1/255
Tempo de assentamento ts≤ 3 s ≤ 3 s
Imprecisão
(ref. temp. 25°C) < 0,5% da escala completa< 0,5% da escala completa
Influência da temperatura
(ref. temp. 25°C) < ±10 ppm/K da escala completa< ±10 ppm/K de escala
< ±50 ppm/K de leitura< ±50 ppm/K de leitura de rejeição de modo Comum> 120 dB (50-60 Hz)> 120 dB (50-60 Hz) CMRR de Entrada-Input > 80 dB (50-60 Hz)> 80 dB (50-60 Hz) rejeição de modo Normal > 45 dB (50-60 Hz)> 45 dB (50-60hz) comprimento do Cabo < 25 m < 25 m
Dielétrica tensão
Entrada - Input250 VAC (rms) 250 V (rms) de Entrada - Dupline® 250 V (rms) 250 V (rms)
As especificações estão sujeitas a alterações sem aviso prévio (23.10.2014) 1
