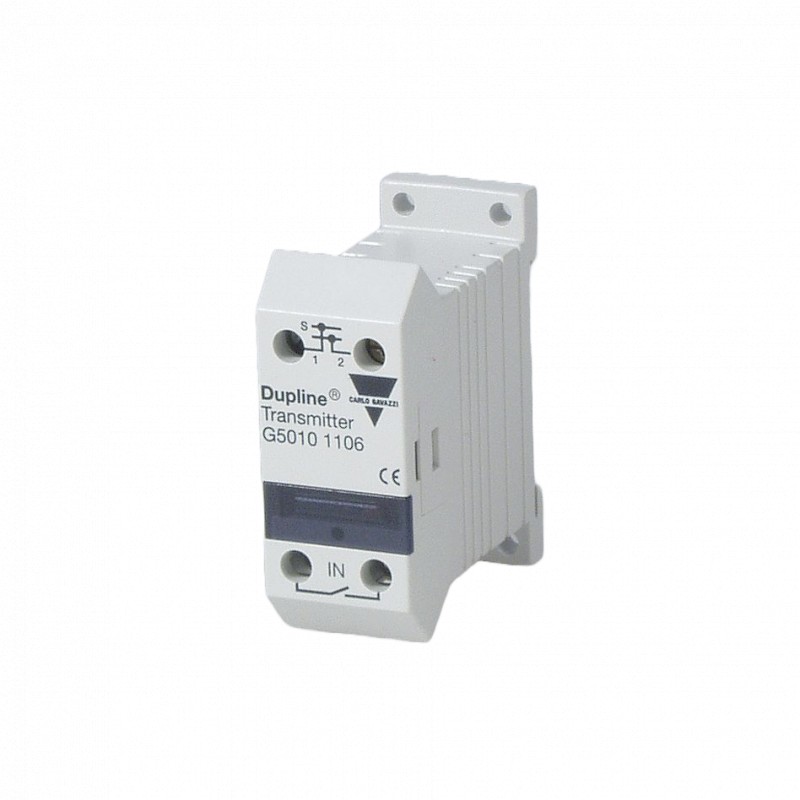

G50101106 CARLO GAVAZZI parâmetros selecionados módulo de Entrada Tipo de módulo DIN BOX ferroviário TIPO DE..
G50101106
CARLO GAVAZZI
parâmetros selecionados módulo de Entrada Tipo de módulo DIN BOX ferroviário TIPO DE PODER ônibus movido I / S contato número de entrada E / S Module Type 1 Outro módulo de entrada W22.5 BOX TIPO E / S POTÊNCIA Entrada de contacto alimentada por bus CARACTERÍSTICAS PRINCIPAIS módulo de entrada de ônibus movidos com o contato 1 entrada
Transmissor de sinal digital com confirmação LED
Entrada de contato de 1 canal alimentada por linha Dupline na carcaça Mini-E para montagem direta na parede ou DIN
Sistemas de bus para instalações > Sistema de barramento de entrada binária
Controls > Energy Management, Software and Accessories
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Transmissor de Sinais forDigital
Tipo G 5010 1106
Duline®
FieldbusInstallationbus
• Único transmissor do canal
• Entrada de contato
• Pulso de entrada prolongamento
• Codeable LED de saída (para efeitos de feedback
• Fornecidos pelo Dupline®, nenhuma fonte de alimentação necessária
• Mini-E de habitação
• Direta na parede ou montagem em trilho DIN
• Codificação de canal pelo GAP 1605
Descrição Do Produto Chave De Ordenação
G 5010 1106
Dupline®-powered único transmissor do canal em Mini-E a habitação, com a entrada de contato. Especialmente em lugares onde a fonte de alimentação não está disponível. Na entrada, há um built-in de pulso-prorrogação, a qual garante que curto mesmo de entrada de pulsos são transmitidos. Após a ativação da entrada
a uma curta corrente de carga de pulso garante que os contatos são mantidos limpos. Na parte frontal do módulo, há um LED vermelho que pode ser codificado para qualquer Dupline®endereço do canal, para indicação do canal de estado. Existem apenas 4 terminais no módulo: 2 para Dupline®e 2 para a entrada.
Tipo: Dupline® Mini-Função habitacional E
Não. de canais
Tipo de entrada
Seleção Do Tipo De
De Fornecimento Nº Do Pedido
1 canal
Contacto
Fornecido pelo Dupline® G 5010 1106
Especificações Da Fonte
Poder supplySupplied por Dupline®
Consumo de corrente
com o LED apagado Typ. 450 µA
com LED ON Typ. 1.2 mA
InputSpecifications
Entradas 1 contacto de circuito Aberto tensão de 2,5 VCC em Curto-circuito current17 µA
Tempo de funcionamento para o sinal "1" < 1 trem de pulso + 10 ms horário de Funcionamento para o sinal "0" < 1 trem de pulso + 500 ms resistência de Contato< 1 kΩ
Pulso de entrada prolongamento min. 272 ms comprimento do Cabo< 3 m Dielétrica tensão
Entrada - Dupline®Nenhum
Especificações Gerais
Meio ambiente
Grau de protectionIP 20
Poluição degree3 (IEC 60664)
Temperatura de operação-20° c a +50°C (-4° f a +122°F) temperatura de Armazenamento -50° c a +85°C (-58° f a +185°F)
Umidade (sem condensação) 20 a 80%
Resistência mecânica
Shock15 G (11 ms) Vibração 2 G (6 a 55 Hz)
Dimensões de 49 x 22,5 x 56 mm (L x W x H)
MaterialPC/ABS
As especificações estão sujeitas a alterações sem aviso prévio (01.02.2007)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
| Característica | Valor |
|---|---|
| Sistema de BUS KNX (EF001499) | Não |
| Rádio KNX do sistema de bus (EF008855) | Não |
| Sistema BUS rádio (EF001500) | Não |
| Sistema de BUS LON (EF003831) | Não |
| Sistema de BUS Powernet (EF001501) | Não |
| Outros sistemas de BUS (EF003811) | Dupline |
| Radiofrequência bidirecional (EF009466) | Não |
| Método de montagem (EF000003) | DRA (adaptador de trilho DIN) |
| Largura em número de módulos (EF002950) | 1 |
| Conexão BUS incluída (EF001504) | Sim |
| Módulo BUS destacável (EF009766) | Não |
| Controlo de LED (EF003866) | Sim |
| Com indicação LED (EF005950) | Sim |
| Número de entradas (EF000318) | 1 |
| Tensão de entrada (intervalo) (EF003840) | 0 V |
| Tipo de tensão (tensão de entrada) (EF003033) | AC |
| Tensão de sinal externo necessária (EF003809) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG CARLO GAVAZZI EN.pdf | 3 Mbytes |
|
