Dupline®
Descentralizada Módulo De Entrada Analógica
Duline®
TypeG 8810 6265
FieldbusInstallationbus
• 3 x 0-10 VCC entradas analógicas
• Analink protocolo (8 bits de resolução)
• Usa um Dupline®endereço por entrada
• DC (15-30 VDC)
• Pequena dimensão habitação para descentralizada dentro instalação de parede-caixa ou ambiental caixas de sensor de
• A programação de um endereço via GAP1605
Produto DescriptionOrdering Chave
G 8810 6265

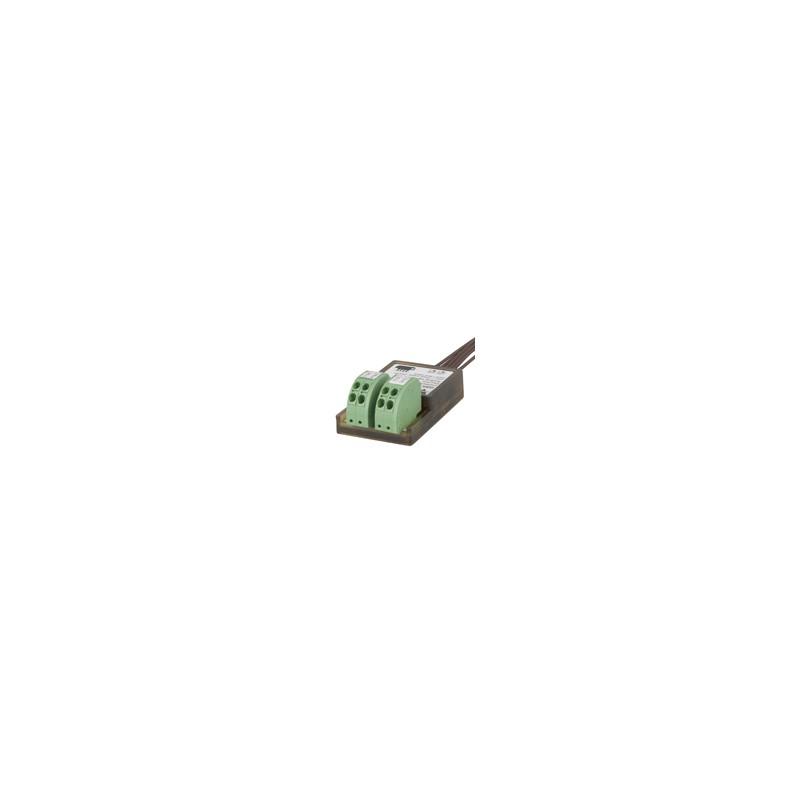

Dupline®Analink transmissor com 3 entradas analógicas. O compactsize do módulo torna possível enquadrá-lo em uma parede ou uma caixa ambientais caixa do sensor, permitindo, assim, uma descentralização de instalação conceito, onde o Dupline®ônibus e alimentação de DC são multi-droppedfrom sen-
sor para o sensor. Isso simplifica a cablagem do controlador em relação ao tradicional estrela conexões de fiação, reduz thenumberofDDC'sand sub-painéis e proporciona uma maior flexibilidade para alterações de última hora e acessórios. O módulo tem 3 x 0-10 VCC entradas.
Tipo: Dupline® Carcaça do Transmissor Número de Entradas tipo de Entrada
TypeSelection
SupplyOrdering não.
Por Dupline® G8810 6265
Fornecimento e Especificações de Barramento
Fonte De Alimentação
Tensão operacional range15 - 30 VDC Max ondulação 1 V
Inversão de polaridade protectionYes
Categoria de sobretensão Sobretensão cat. ll (IEC
60664-1, par. 4.3.3.2) tensão Nominal de impulso 500 V (1,2/50µs) (IEC
60664-1, tab. F. 1) Typ. consumo de corrente de 15 mA (somente interna) Máx. saída current100 mA (não auto-limitada) de Energia em atraso£ 2 s
Desligue o atraso de£ 1 s
Dupline® Autocarro
Min. Dupline® tensão de 4,5 V Typ. Dupline® barramento de carga de 1,5 mA
Entrada 1 (V1) Canal De I/O2
Entrada 2 (V2) Canal De I/O1
Entrada 3 (V3) Canal De I/O3
Especificações para as entradas Analógicas
Entrada 1, 2 e 3
Tipo de entrada 3 x 0-10 VDC
Imprecisão< 0,5% fs (através de toda a gama temp) (±1 Analink bits)
Nível máximo de entrada de 50 V impedância de Entrada>100 kΩ comprimento do Cabo < 5 m de Resolução
Analink count = 0 O módulo não está ligado
Analink count = 1 Tensão de entrada < 0.04 mV ((Contagem/255) x 10 V)
Analink count = 2 Tensão de entrada < 0.08 mV ((Contagem/255) x 10 V)
Analink count = 254 Tensão de entrada < 9.96 V ((Contagem/255) x 10 V)
Analink count = 255 Tensão de entrada 3 10.00 V
Analink Protocolo
Resposta time256 Dupline® ciclos
(36s @ 128 canais)
As especificações estão sujeitas a alterações sem aviso prévio (08.12.2011) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
