Temporizadores

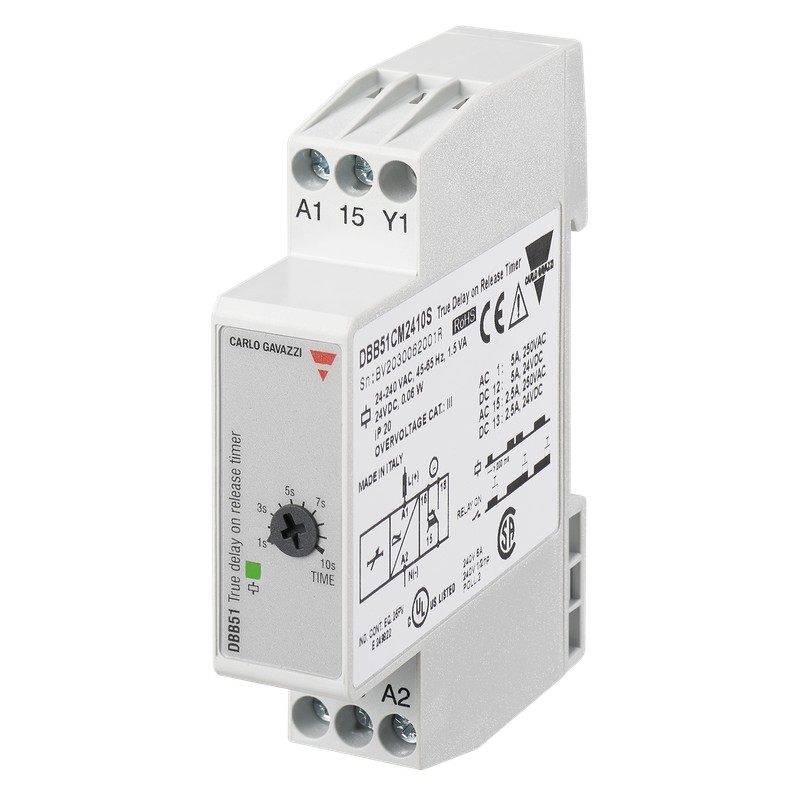

Verdadeiro Atraso onRelease
Tipo DBB51
• Intervalo de tempo de 1 a 600 s - capacitor alimentado
• Botão-de tempo ajustável definição
• Partida automática após o abandono da fonte de alimentação
• Repetibilidade: ≤ 0.2%
• Saída: 5 UM relé SPDT
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022
• 17.5 mm DIN-rail de habitação (DIN 43880)
• Combinado de CA e de CC da fonte de alimentação
• LED de indicação do status do relé e alimentação
Descrição Do Produto
Chave de ordenação
DBB 51 C M24 10M
Multi tensão (true) atraso na liberação de timer.
O tempo varia de 1 a 600 s abrangidos por 3 modelos.
Habitação 17.5 mm de largura adequados para montagem em trilho DIN. Se encaixa em M36 tampa.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Gama
Seleção Do Tipo De
Montagem OutputTime rangeSupply: 24 VDC e 24 a 240 VAC
Para trilho DIN SPDT1 10 sDBB 51 C M24 10S SPDT6 60 sDBB 51 C M24 1M SPDT60 600 sDBB 51 C M24 10M
TimeSpecificationsOutput Especificações
Os intervalos de tempo
Tipo 10 S1to10 Tipo s 1 M 6to60 Tipo s 10 M 60to600 s
Repetibilidade ≤ 0.2%
Horário de variação
Dentro nominal da fonte de alimentação ≤ 0.05% Em temperatura ambiente ≤ 0.2%
ResetPower de alimentação aplicada para: DBB51CM2410S≥ 200 ms DBB51CM241M,≥ 200 ms DBB51CM2410M ≥ 400 ms
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais:A1, A2 24 VDC ± 15% e
24 a 240 VAC +10% -15%,
45 a 65 Hz
Tensão de interrupção≤ 40 ms
Potência de operação nominal
AC de alimentação: 1.5 VA DC de alimentação: 0.06 W
OutputSPDT relé de isolamento Nominal voltage250 VAC (RMS) classificação de Contato (AgSnO2) µ
Resistiva loadsAC 1 5 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequeno indutivo loadsAC 15 2.5 A @250 VAC
DC 13 2.5 @24 VDC
Vida mecânica≥ 30 x 106operations
Vida elétrica ≥ 105operations
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação< 7200 operações / h
Força dieléctrica
Dielétrico voltage2 kVAC (RMS) de resistência a impuso Nominal
voltage2.5 kV (1.2/50µs)
As especificações estão sujeitas a alterações sem aviso prévio (02.04.08)1
