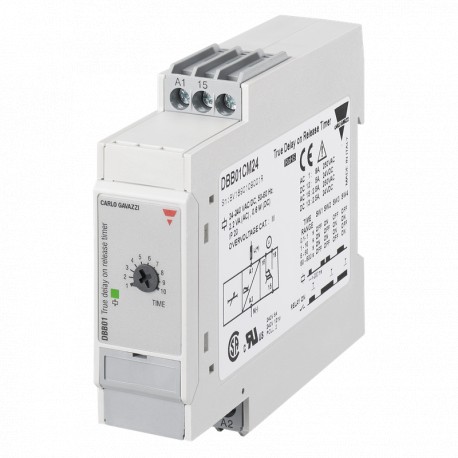

DBB01CM24 CARLO GAVAZZI Outras INSUMOS 0,1 s 600 s TAMANHO trilho DIN fornecer dados 22,5 mm 24 ÷ 240 V AC /..

Temporizadores
Verdadeiro atraso onrelease
Tipos de DBB01, PBB01
• Intervalo de tempo de 0,1 a 600 s - capacitor alimentado
• 4 intervalos de tempo seleccionável pelo DIP-switches
• Botão-de tempo ajustável definição
• Partida automática após o abandono da fonte de alimentação
• Repetibilidade: ≤ 0.2%
• Saída: 8 SPDT ou 8 UM relé de DPDT
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 ou Plug-in
• 22,5 mm Euronorm ou 36 mm módulo de Plug-in de habitação
• Combinado de CA e de CC da fonte de alimentação
• LED de indicação de fonte de alimentação
DBB01 PBB01
Descrição Do Produto
Chave de ordenação DBB 01 C M24
Multivoltagetrue atraso na liberação de timer com 4 intervalos de tempo de 0,1 a 600 s selecionável pelo DIP-switches.
Seleção Do Tipo De
Para montagem em trilho DIN
(DBB01) ou Plug-in (PBB01).
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
MountingOutputHousingSupply: 12 a 24 VDC Alimentação: 24 a 240 VAC/DC
Para DIN-railSPDTD - Habitação DBB 01 C 724 DBB 01 C M24
DPDTD - Habitação DBB 01 D 724 DBB 01 D M24
Plug-in SPDTP - Habitação PBB 01 C 724PBB 01 C M24
DPDTP - Habitação PBB 01 D 724PBB 01 D M24
As Especificações Do Tempo De
Os intervalos de tempo
Selecionável pelo DIP-switches 0.1 1 s
1to10 s
6to60 s
60to600 s
Repetibilidade ≤ 0.2%
Horário de variação
Dentro nominal da fonte de alimentação ≤ 0.05% Em temperatura ambiente ≤ 0.2%
ResetPower de alimentação aplicada para min. 200 ms
Especificações Da Fonte
Especificações De Saída
OutputSPDT ou relé de DPDT Nominal de isolamento voltage250 VAC (RMS) classificação de Contato (AgNi) µ
Resistiva loadsAC 1 8 A @250 VAC
DC 12 5 A @24 VDC Pequeno indutivo loadsAC 15 2.5 A @250 VAC
DC 13 2.5 @24 VDC
Vida mecânica≥ 2 x 106operations
Elétrica lifeAC1≥ 105operations
(em carga máxima)
Freqüência de operação< 3600 operações / h
Força dieléctrica
Dielétrico voltage2 kVAC (RMS)
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais:
(DBB01...M24) A1, A2, 24 a 240 VAC/DC (PBB01...M24)2, 10 +10% -15%, 45 a 65 Hz (DBB01...724)A1, A2 12 a 24 VDC (PBB01...724) 2, 10 +15% -10%
Tensão de interrupção≤ 40 ms
Potência de operação nominal
Alimentação CA: 2.2 VA DC de alimentação: 0,6 W
De resistência a impuso nominal
voltage4 kV (1.2/50µs)
As especificações estão sujeitas a alterações sem aviso prévio (15.04.10)1
