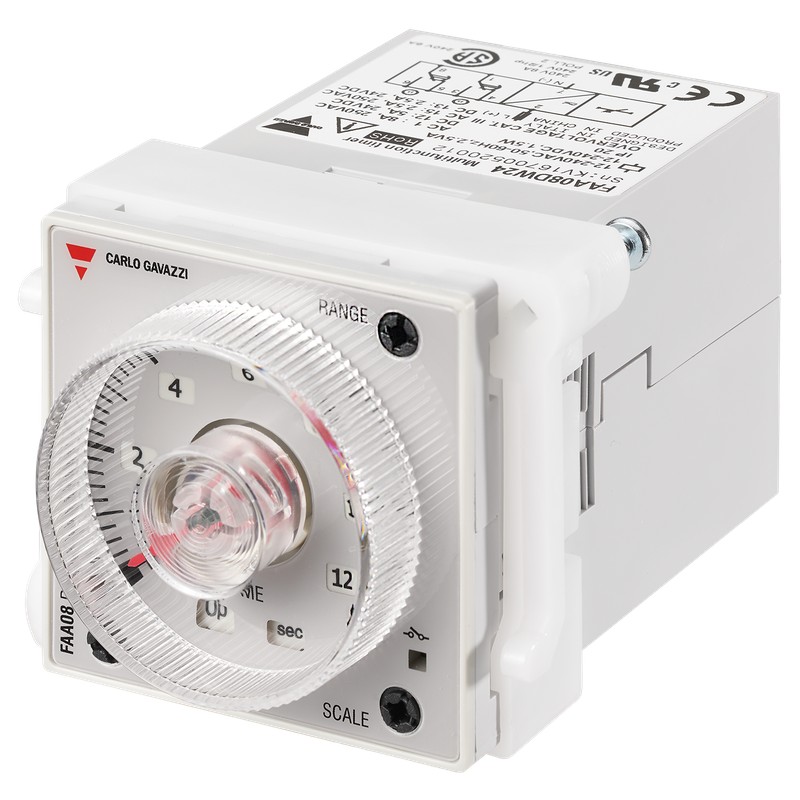

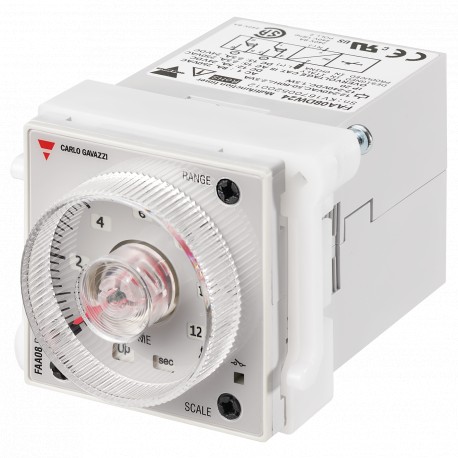

FAA08DW24 CARLO GAVAZZI Multifuncional função de saída de sinal 2 relés de outros insumos 0,02 s 300 h paine..

Temporizadores
Atraso onOperate
Tipos de FAA01, FAA08
• O tempo de intervalo de 0,05 s a 300 h
• Botão de seleção de intervalo de tempo
• Botão de tempo ajustável definição
• Botão de seleção do modo de operação (4 funções): Op-atraso na operar
R -reciclador simétrico EM primeiro
No intervalo de
Sh -um tiro
• Início automático
• Repetibilidade: ±0.2% sobre o total da escala
• Saída: 8 UM relé de DPDT
• 48 x 48 mm carcaça, para montagem do painel de comando
• De 8 ou 11 pólos,
• LED de indicação do status do relé e alimentação
Descrição Do Produto Chave De Ordenação
FAA 01 D W24
Atraso na operar com temporizador
4 funções selecionáveis e intervalos de tempo from0.05 segundos para 300 horas.
Seleção Do Tipo De
Housing48x48mmfor montagem do painel de comando e
8-pin ou 11 pinos do soquete.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
MountingOutput PlugSupply: 12 a 240 VAC/DC
De frente ou de soquete DPDT 11-pin FAA01DW24
De frente ou de soquete DPDT 8-pin FAA08DW24
TimeSpecifications
Os intervalos de tempo
Botão selecionável
Escala completa 12 de 0,02 a 1,2 s
0,2 a 12s
2 120s
0,2 a 12min
2 120min
0.2 às 12h
2 120h
Escala completa 30 de 0,05 a 3s
0,5 a 30 anos
5to 300s
0,5 a 30min
5to 300min
0.5 30h
5to 300
Precisão de ± 5% da escala completa ± 50 ms
Repetibilidade:± 0.2% na escala total de ± 200 ms
Horário de variação
Dentro nominal da fonte de alimentação≤ 0.05% /V Dentro temperatura ambiente ≤ 0.2% /°C
Repor
Interrupção da fonte de alimentação >100 ms
Nota
Quando o botão time é abaixo de "0" a saída ativa instantaneamente
Especificações De Saída
OutputDPDT relé
Tensão nominal de isolamento de 250 VAC
Classificação de contato (AgSnO2)µ
Resistiva loadsAC 1 8 A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação≤ 3600 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts.4 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (21.03.08)1
