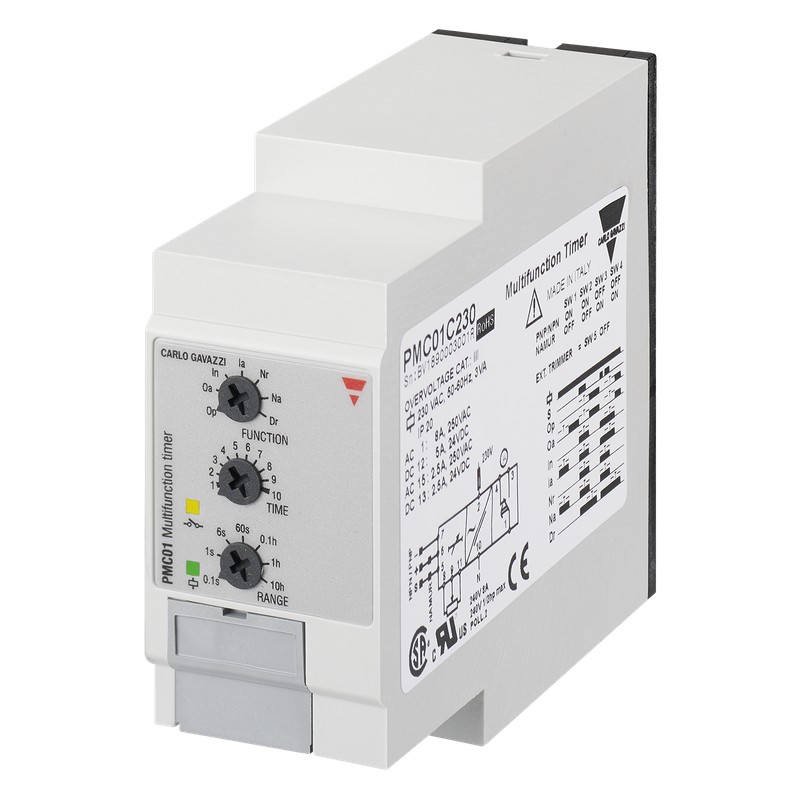

PMC01D024 CARLO GAVAZZI Multifuncional parâmetros selecionados função de saída de sinal 2 relés de outros in..

Temporizadores
Multifunções
Tipos de DMC01, PMC01
DMC01C DMC01D PMC01
• Intervalo de tempo de 0,1 s para 100 h
• De 7 botão de funções selecionáveis
Op -Atraso na operar, partida manual
Oa -Atraso na operar, partida manual ou automática
No Intervalo, partida manual
Ia-o Intervalo de partida manual ou automática
Nr -Intervalo sem reset tempos, partida manual
Na-Intervalo sem reset tempos, partida manual ou automática
Dr-o Atraso no lançamento
• Botão de seleção de intervalo de tempo
• Botão de tempo ajustável definição
• Externo ajustável do tempo de configuração disponíveis
• Repetibilidade: ≤ 0.2%
• Fonte de alimentação CC para PNP/NPN e sensores Namur
• Saída: 8 SPDT ou 2 x 8 UM relé SPDT
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 ou Plug-in
• 22,5 mm ou 45 mm Euronorm ou 36 mm módulo de Plug-in de habitação
• LED de indicação do status do relé e alimentação
Descrição Do Produto
Chave de ordenação DMC 01 C B23
Multi-tensão timer com 7 botão de funções ativadas e 7 botão de subida rangeswithin0.1sand
100h. Remoto configuração de tempo disponível.
15 VCC, 10 mA (1 relé) ou 24
VDC, 15 mA (2 relés) de alimentação para o PNP/NPN sensores e 8.2
VCC de alimentação para o sensor Namur. Para montagem em trilho DIN (DMC01) ou Plug-in (PMC01).
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Seleção Do Tipo De
Montagem OutputHousingSupply: 24 VDCSupply: 24 ou 48 VACSupply: 115 ou 230 VCA
Para trilho DIN 1 x SPDTD - 22,5 mm DMC 01 C 724DMC 01 C B48 DMC 01 C B23
Para trilho DIN 2 x SPDTD - 45 mmDMC 01 D 724DMC 01 D B48 DMC 01 D B23
Montagem OutputHousingSupply: 24 VDCSupply: 24 VAC Alimentação: 115 VAC Alimentação: 230 VAC
Plug-in1 x SPDTP - Habitação PMC 01 C 724PMC 01 C 024 PMC 01 C 115 PMC 01 C 230
Plug-in2 x SPDTP - Habitação PMC 01 D 724PMC 01 D 024 PMC 01 D 115 PMC 01 D 230
TimeSpecifications
Os intervalos de tempo
Botão selectable0.1 1 s
1to10 s
6to60 s
60to600 s
0.1 1 h
1to10 h
10to100 h
Definição da precisão ≤ 5% Repetibilidade ≤ 0,2% De variação de Tempo
Dentro nominal da fonte de alimentação ≤ 0.05%/V
Dentro temperatura ambiente ≤ 0.2%/°C
Externo definição de tempo
Linear remoto potentiometer10 kΩ
Comprimento máximo do pote. cable3 m
Repor
Reset Manual do tempo
e/ou relayClose o gatilho de contato
A duração do pulso ≥ 10 ms
Interrupção da fonte de alimentação
1 relé versões: ≥ 700 ms
2 relés versões: ≥ 200 ms
PNP/NPN sensor de saída da fonte
1 relé versões: 15 VCC, 10 mA
2 relés versões: 24 VDC, 15 mA
pinos de + e - ou 6 e 7 pino de + ou-6 positivo
Namur conexão do sensor de 8.2 VDC, 1 kω
pinos de + e S ou 6 e 5 pino de + ou-6 positivo
As especificações estão sujeitas a alterações sem aviso prévio (18.06.07)1
