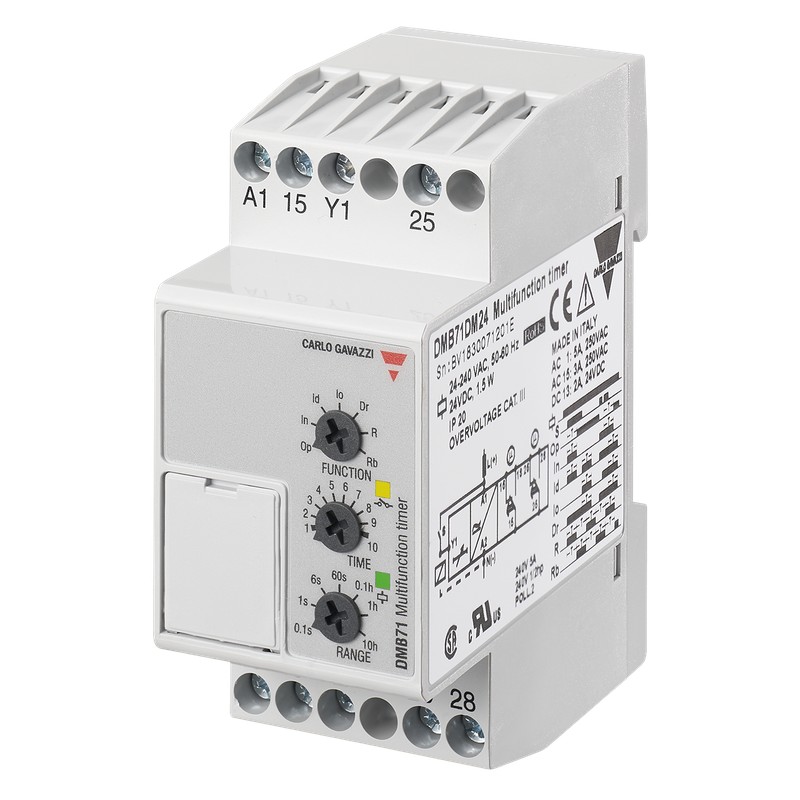

DMB71DW24 CARLO GAVAZZI parâmetros de função selecionados pela saída de sinal multi-função 2 relés Outro Fai..

Temporizadores
Multifunções
Tipos de DMB51, DMB71
DMB51DMB71
• Selecionável intervalo de tempo de 0,1 s para 100 h
• De 7 botão de funções selecionáveis:
Op-atraso na operar
No intervalo de
Io-intervalo no gatilho aberto
Id-o dobro do intervalo de
Dr-o atraso no lançamento
R -reciclador simétrico EM primeiro
Rb-reciclador simétrico do primeiro
• Automático ou manual de início
• Repetibilidade: ≤ 0.2%
• Saída: 5 UM SPDT ou 5 UMA DPDT relés
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN 50 022
• 17.5 mm (DMB51C) ou seja, 35,5 mm (DMB71D) trilho DIN de habitação (DIN 43880)
• Combinado de CA e de CC da fonte de alimentação
• LED de indicação do status do relé e alimentação
Descrição Do Produto Chave De Ordenação
DMB 51 C M24
Multi-tensão timer com 7 botão-selectablefunctions e7 botão-selectabletime intervalos de 0,1 s e 100h. Para montagem em trilho DIN. Housing17.5mmwidefor SPDT versão e 35,5 mm
para DPDT versão, adequado tanto para frente e de trás do painel de montagem.
Widepowersupplyrange:
24 VDC e 24 a 240 VAC
ou 12 a 240 VAC/DC.
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
MountingOutputHousingSupply: Fonte:
12 a 240 VCA/VCC 24 VCC e 24 a 240 VAC
DIN-railSPDTMini-DDMB 51 C W24 DMB 51 C M24
DIN-railDPDTMini-DDMB 71 D W24 DMB 71 D M24
TimeSpecifications
Os intervalos de tempo
Botão selectable0.1 1 s
1to10 s
6to60 s
60to600 s
0.1 1 h
1to10 h
10to100 h
Especificações De Saída
OutputSPDT ou relé de DPDT Nominal de isolamento voltage250 VAC (rms) classificação de Contato (AgSnO2) µ
DMB51 (SPDT):
Cargas resistivas CA 15 A @ 250 VCA VCC 125 A @ 24 VDC
Pequeno indutivo loadsAC 152.5 A @ 250 VCA CC 132.5 @ 24 VDC
Definição da precisão ≤ 5%
Repetibilidade≤ 0.2%
Horário de variação
Dentro nominal da fonte de alimentação≤ 0.05%/V Dentro temperatura ambiente ≤ 0.2%/°C
Repor
Reset Manual de tempo e/orClose o gatilho contato relaybetween pinos A1 Y1 e
A duração do pulso ≥ 100 ms
Interrupção da fonte de alimentação igual ou superior a 200 ms
Início automático Connectpins A1 Y1 e
DMB71 (DPDT)
Cargas resistivas CA 15 A @ 250 VCA Pequeno indutivo loadsAC 153 A @ 250 VAC
DC 133 A @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(em 5 A, 250 V, cos ϕ = 1)
Freqüência de operação< 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) de resistência a impuso Nominal
voltage2.5 kV (1.2/50 µs)
As especificações estão sujeitas a alterações sem aviso prévio (18.06.07)1
