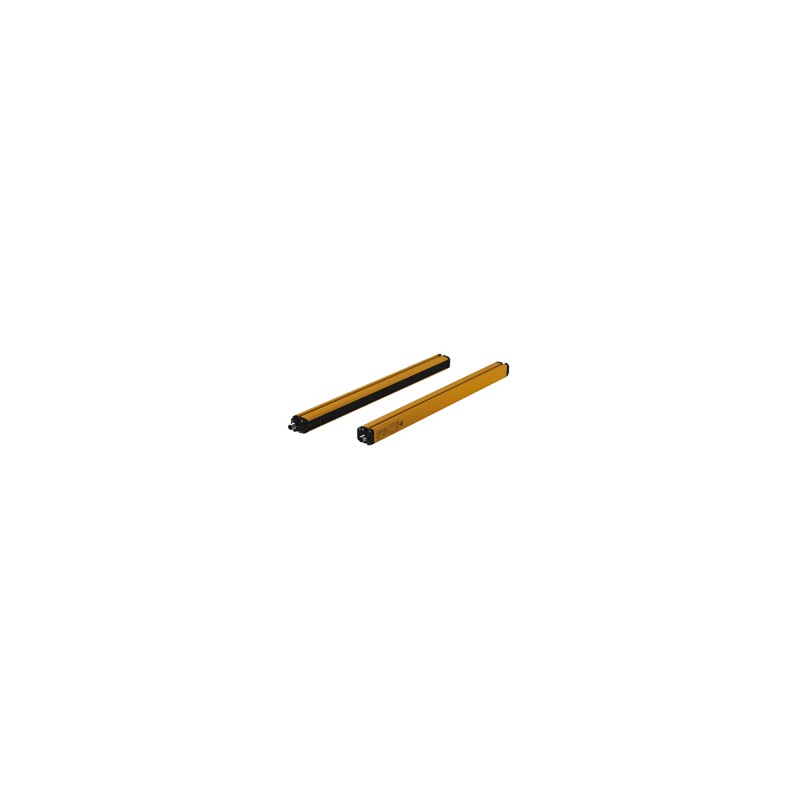

Cortina De Luz De Segurança
Tipo SC4
Mão De Série
•Integrado cortina de luz de proteção para a mão
(proteção de resolução de 30 mm)
• Até 19 metros de distância de operação
• Controlado alturas que variam de 150 a 1650 mm
• Perfil compacto 32x 37mm
• Selecionável EDM e Manual ! Reinicialização Automática
• Ideal para Aplicações Industriais, tais como:
- Máquinas automáticas
- Embalagem e máquinas de Corte
- Têxteis
- Trabalhar com madeira e Cerâmica máquinas
- Linhas de Montagem automáticas
- Fresamento, torneamento e cisalhar
- Flexão e trabalho de metais, máquinas de
Aprovações
Chave De Ordenação
SC 4 ED 30300 D19
Descrição Do Produto
Cortinas De Luz De Segurança
Categoria
Função
(ED: Monitoração de Dispositivo Externo)
Resolução de altura de proteção de distância de operação
O SC4 gama de 30mm dedo resolução simplifica a instalação, ligação e utilização.
Instalação de simplificação, através de
nova rotação de suportes de fixação para facilitar o alinhamento.
Modelo De Seleção
Conexão de simplificação, usando conectores padrão, fazendo com que não há conexão entre emissor e receptor, se necessário. Usesimplification, com alinhamento guiada por uma de 7 segmentos doubledisplayon
tanto o emissor e o receptor. Itsnew resistente e mais funcional do corpo compacto (32x37mm perfil), juntamente com o selecionável EDM e Manual/Automática de funções de Reinicialização, a sua melhor resposta
tempo, e a total compatibilidade com o ex-SB intervalo de fazer o novo SC4 intervalo de um dos melhores resultados cortinas de luz de segurança para aplicações industriais.
Descrição Do Modelo
SC4
SC4-ED-30-150-D19Type 4 cortina de luz de proteção h=150mm SC4-ED-30-300-D19Type 4 cortina de luz de proteção h=300mm SC4-ED-30-450-D19Type 4 cortina de luz de proteção h=450mm SC4-ED-30-600-D19Type 4 cortina de luz de proteção h=600mm SC4-ED-30-750-D19Type 4 cortina de luz de proteção h=750mm SC4-ED-30-900-D19Type 4 cortina de luz de proteção h=900mm SC4-ED-30-1050-D19Type 4 cortina de luz de proteção h=1050mm SC4-ED-30-1200-D19Type 4 cortina de luz de proteção h=1200mm SC4-ED-30-1350-D19Type 4 cortina de luz de proteção h=1350mm SC4-ED-30-1500-D19Type 4 cortina de luz de proteção h=1500mm SC4-ED-30-1650-D19Type 4 cortina de luz de proteção h=1650mm
Dados Gerais
Poder Supply24VDC ± 20% Consumo (emissor)de 2,5 W max Consumo (receptor) 4 máx. (sem carga) saída OSSD 2 PNP
Curto-circuito protection1.4 Um máximo
A corrente de saída de 0,5 A máximo em cada saída
Tensão de saída - NO statusVdd - 1 min tensão de Saída - OFF status0.2 V corrente de Fuga< 1mA
Carga capacitiva 2.2 uF @ 24 VCC max.
Resposta timeRefer a tabela na página 4
Controlada height300... 1650 mm
Categoria de segurança Tipo 4
Auxiliar functionsReset / Teste
Selecionável Pelo Homem./Auto Reinício
Selecionável EDM proteção Elétrica Classe I / Classe II ConnectionM12 4 pólos para o emissor
M12 de 8 pólos para o receptor
Cabo lenght50m max.
1 as Especificações estão sujeitas a alterações sem aviso prévio. As imagens são apenas um exemplo. Para opções especiais e/ou personalização, por favor, pedir para a nossa rede de vendas. 03/10/2014
