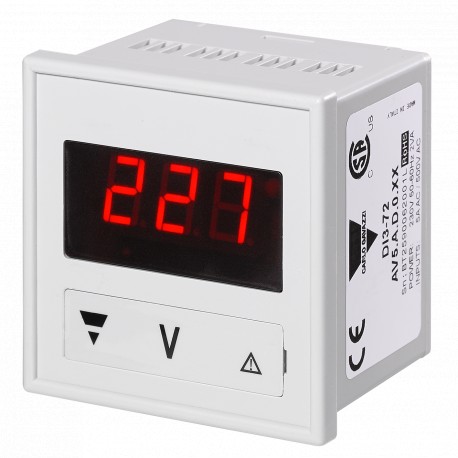

DI372AV5AA0EX CARLO GAVAZZI Display de 3 dígitos. CA MEDIDA BOX nenhuma outra variável V modular, um interva..

Painel de Medidores e Controladores de CA Amperímetro ou Voltímetro Tipo de DI3-72 AV1/AV5
· 3-dgt µP baseado no indicador de
AC correntes ou tensões
· Selecionável CT/VT faixa principal
· Montagem do painel
· 72 x 72 mm
· Grau de proteção (frente): IP 50 (IP 65 no pedido)
Descrição de produto Ordenação KeyDI3-72AV5AD0XX
3-dgt µP-com base meter com dupla entrada para transformador de correntes ou tensões. Com 20 selecionável primária CT/VTranges.O
a habitação é para montagem em painel e assegura um grau de proteção (frente) do IP 50 (IP
65 a pedido).
O modelo de código do Intervalo de Medição fonte de Alimentação Setpoints de Opções
Seleção Do Tipo De
Código do intervalo de
Fonte de alimentação
Opções
AV1:1/100 V Padrão de corrente/tensão
AV5:5 A/500 V Padrão de corrente/tensão
Veja Intervalo De Tabela
UM: 24 VAC, -15% +10%,
50/60 Hz 1)
B: 48 VCA, -15% +10%,
50/60 Hz 1)
C: 115 VAC, -15% +10%,
50/60 Hz 1)
D: 230 VAC, -15% +10%,
50/60 Hz (padrão)
XX: Nenhum (padrão)
EX: Grau de proteção
IP 65
1)Alimentação de corrente a pedido
InputSpecifications
Especificações Gerais
Potência nominal de entrada
Proteção de sobrecarga
5A/500 VCA, 45 400 Hz
(1A/100 VAC a pedido)
Operacional temperature0° a 50°C (32° a 122°F) (R. H. < 90% sem condensação)
Temperatura de armazenamento -10° a 60°C (14° a 140°F) (R. H. < 90% sem condensação)
Cont. Atual: 1.2 x potência nominal de entrada
Tensão: 1,2 x potência nominal de entrada
1 s Corrente: 5 x potência nominal de entrada
Tensão: 2 x potência nominal de entrada
Rigor
(@ 25°C ± 5°C, R. H. £ 60%)± 0.5% f.s., ± 1 dgt
O desvio de temperatura± 350 ppm/ºC
Display de 7 segmentos LED, h 14.2 mm,
3 dígitos
Amostragem rate1 hora/s
Indicação
Max. 999
Min.000
500 VAC Escala de intervalo suppressionup para 5% f.s. Outros rangesScale suppressionup para 3% f.s.
Mais de rangeEEE
Faixa de entrada de seleção de DIP-switch selecionável
Ponto Decimal positionDIP-selecionável por chave
Isolamento de referência voltage300 Vrmsto chão resistência Dielétrica 4000 Vrmsfor 1 minuto rejeição de Ruído
CMRR 100 dB, 40 para 60 Hz.
EMCIEC 60801-2, IEC 60801-3, IEC 60801-4 (nível 2),
PT 50 081-1, EN 50 082-1.
Segurança standardsEN 61 010-1, IEC 61010-1, VDE 0411
ConnectorScrew-tipo de
Habitação
Dimensões 72 x 72 x 75 mm
Material ABS,
auto-extinguível: UL 94 V-0
Grau de protectionFront: IP 50 (IP 65 no pedido)
WeightApprox 250 g
Aprovações do CE, do CSA
As especificações estão sujeitas a alterações sem aviso prévio 1
