Temporizadores
Atraso onRelease
Tipos de DBA02, PBA02
• Intervalo de tempo de 0,1 s para 100 h
• Botão de seleção de intervalo de tempo
• Botão-de tempo ajustável definição
• Repetibilidade: ≤ 0.2%
• Saída: 8 A relé SPDT
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 ou Plug-in
• 22,5 mm Euronorm ou 36 mm módulo de Plug-in de habitação
• Combinado de CA e de CC da fonte de alimentação
• LED de indicação do status do relé e alimentação
DBA02PBA02
Produto DescriptionOrdering Chave

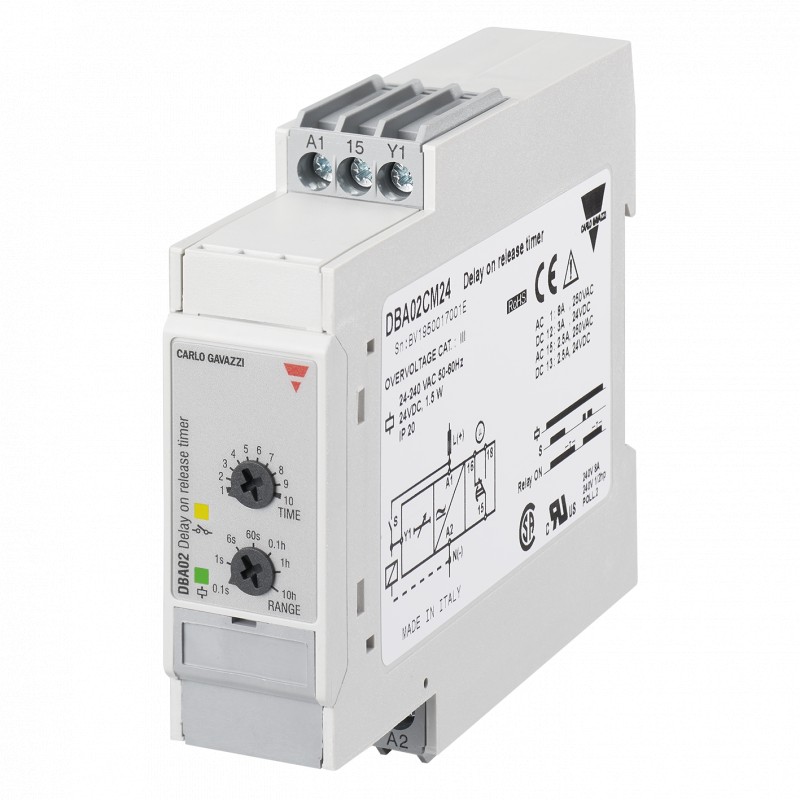

DBA 02 C M24
Multi-tensão de atraso no lançamento do temporizador com 7 botão selecionável intervalos de tempo com - in0.1sand100h.Para
Seleção Do Tipo De
a montagem sobre trilho DIN
(DBA02) ou Plug-in (PBA02).
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
MountingOutput HousingSupply: 24 VDC e 24 a 240 VAC
DIN-railSPDT D-Caixa DBA 02 C M24
Plug-in SPDT P-Habitação PBA 02 C M24
Tempo SpecificationsOutput Especificações
Os intervalos de tempo
Botão Selectable0.1to 1 s
1 para 10 s
6 para 60 s
60 a 600 s
0,1 a 1 h
De 1 a 10 h
De 10 a 100 h
Definição da precisão≤ 5% Repetibilidade≤ 0,2% De variação de Tempo
Dentro nominal da fonte de alimentação ≤ 0.05%/V
Dentro temperatura ambiente≤ 0.2%/ºC
Repor
Reset Manual de tempo e/ou relayClose o gatilho de contato entre os pinos e A1 Y1 ou 2 e 5
A duração do pulso≥ 100 ms
Interrupção da fonte de alimentação igual ou superior a 200 ms
Saída de relé SPDT Nominal de isolamento tensão de 250 V (rms) classificação de Contato (AgSnO2)µ
Resistiva loadsAC 1 8 A @ 250 VAC
DC 125 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 132.5 @ 24 VDC
Vida mecânica ≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação< 7200 operações/h
Força dieléctrica
Dielétrica tensão 2 kVAC (rms) de resistência a impuso Nominal volts. 4 kV (1.2/50 µs)
Especificações Da Fonte
Fonte de alimentação de Sobretensão cat. III tensão Nominal de operação (IEC 60664, IEC 60038) através de terminais:
(DBA01C) A1, A2 24 VDC ±15% e
(PBA01C)2, 1024 a 240 VAC
+10%/-15%, 45 a 65 Hz
Tensão de interrupção ≤ 10 ms
Potência de operação nominal
De alimentação de CA 4 VA DC de alimentação de 1,5 W
As especificações estão sujeitas a alterações sem aviso prévio (20.07.07)1
