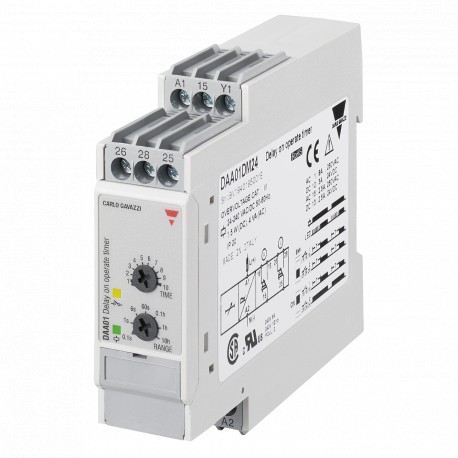

DAA01DM24 CARLO GAVAZZI Função selecionada parâmetros atraso do sinal de conexão de saída 2 relés outros ins..

Temporizadores
Atraso onOperate
Tipo DAA01, PAA01
• Intervalo de tempo de 0,1 s para 100 h
• Botão de seleção de intervalo de tempo
• Botão de tempo ajustável definição
• Início automático
• Repetibilidade: ≤ 0.2%
• Saída: 8 SPDT ou 2 x 8 relés SPDT
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 ou Plug-in
• 22.5 Euronorm ou 36 mm módulo de plug-in de habitação
• Combinado de CA e de CC da fonte de alimentação
• LED de indicação do status do relé e alimentação
DAA01 PAA01
Descrição Do Produto Chave De Ordenação
DAA 01 C M24
Multi-tensão de atraso em utilizar o temporizador com 7 selecionável intervalos de tempo de 0,1 s e
100 h. Para montagem em trilho DIN (DAA01) ou plug-in (PAA01).
Moradia Tipo De Função
Número do Item
Saída
Fonte de alimentação
Seleção Do Tipo De
MountingOutput de Habitação de Alimentação: 24 VDC e 24 a 240 VACSupply: 24 a 240 VAC/DC
DIN-rail1 x SPDT D-Caixa DAA01CM24
2 x SPDTDAA01DM24
Plug-in 1 x SPDT P-Habitação PAA01CM24
2 x SPDTPAA01DM24
TimeSpecifications
Os intervalos de tempo
Botão selectable0.1 1 s
1to10 s
6to60 s
60to600 s
0.1 1 h
1to10 h
10to100 h
Definição da precisão ≤ 5% Repetibilidade≤ 0,2% De variação de Tempo
Dentro nominal da fonte de alimentação≤ 0.05%/V
Dentro temperatura ambiente ≤ 0.2%/°C
Repor
Interrupção da fonte de alimentação igual ou superior a 200 ms
Especificações De Saída
Output1 ou x 2 relés SPDT Nominal de isolamento voltage250 VAC (rms) classificação de Contato (AgSnO2) µ
Cargas resistivas at 18 A @ 250 VAC
DC 125 A @ 24 VDC Pequeno indutivo loadsAC 152.5 A @ 250 VAC
DC 132.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação< 7200 operações/h
Força dieléctrica
Dielétrico voltage2 kVAC (rms) de resistência a impuso Nominal
voltage4 kV (1.2/50 µs)
Especificações Da Fonte
Poder supplyOvervoltage gato. III tensão Nominal de operação(IEC 60664, IEC 60038) através de terminais:
(DAA01C) A1, A2 or24 VDC ± 15% e
(PAA01C) 2, 1024 a 240 VAC + 10% -15%,
45 a 65 Hz (DAA01D)A1, A2 or24 a 240 VAC/DC (PAA01D) 2, 10+ 10% - 15%,
45 a 65 Hz
Tensão de interrupção≤ 10 ms
Potência de operação nominal
De alimentação de CA 4 VA DC de alimentação de 1,5 W
As especificações estão sujeitas a alterações sem aviso prévio (14.03.07)1
