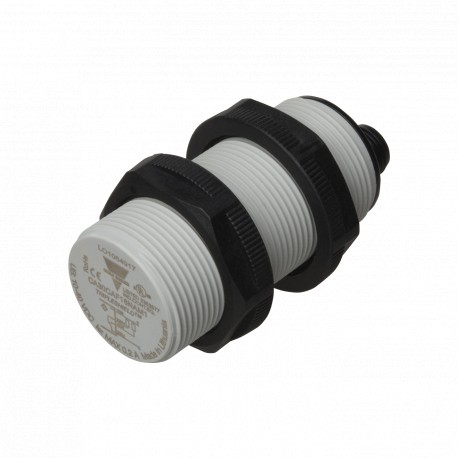

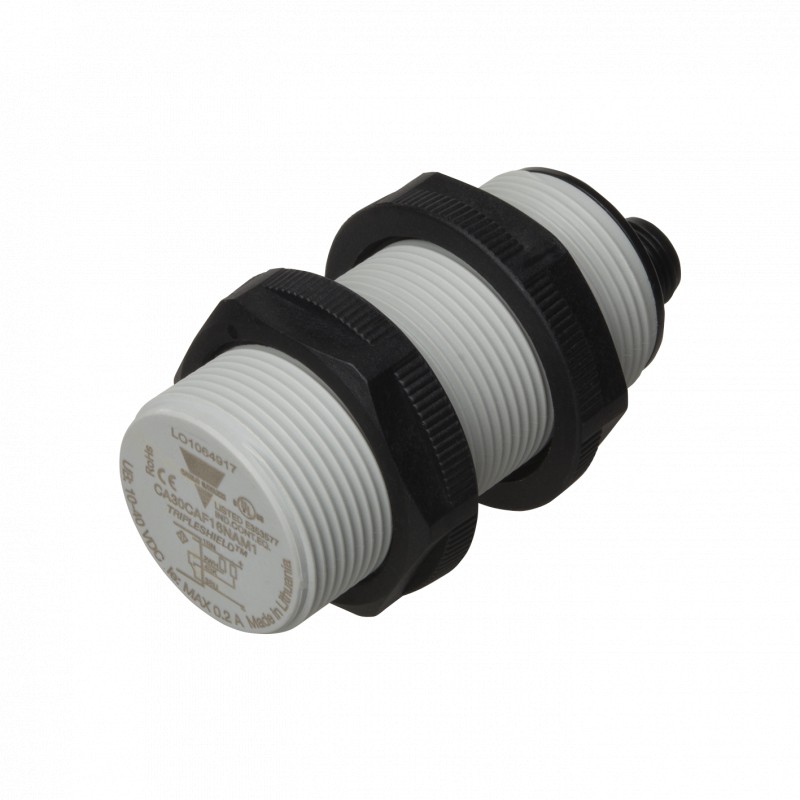

CA30CAF16NAM1 CARLO GAVAZZI Parâmetros de CONEXÃO M12 Plugue DC MATERIAL Plástico de HABITAÇÃO M30 FAIXA de ..

Sensores de proximidade Capacitivos de Poliéster Termoplástico Tipos de Habitação CA30CAN/CAF.....
• 4ª Geração TRIPLESHIELDTM
• Ajustável distância de detecção: 2 - 20 mm nivelado ou
4-30 mm Não nivelado
• Proteção: curto-circuito, transitórios e inversão de polaridade
• A poeira e a humidade de compensação
• Poeira ou Temperatura de saída do alarme
• Tensão nominal de operação: de 10 a 40 VCC
• Saída: DC 200 mA, NPN ou PNP
• Saída padrão: NENHUM e de NC
• Indicações do LED de Alimentação, Saída e Estabilidade
• IP67, IP68, IP69K, Nema 1, 2, 4, 4, 5, 6, 6P, 12
• Cabo e conector M12 versões disponíveis
Descrição Do Produto
Chave De Ordenação
Capacitivo sensor de proximidade
CA30CAN25NAM1
TheCA30CA..capacitivo
interruptores de proximidade apresentam um melhor 4THGenera - ção TRIPLESHIELDTM tecnologia. Além disso, esses sensores apresentam aumento da imunidade eletromagnética inteference(EMI),especialmente para inversores de frequência. Não só 4THGeneration TRIPLESHIELDTM recurso anincreasedEMI,mas alsoincreasestheimmuni - ty à umidade e poeira. A implementação de estabilidade indicação facilita o procedimento de configuração como Estável e Estável posições estão OFF
indicatedby o Verde e
amarelo LEDs.
A distância de detecção é aumentado em 20% a 25%, permitindo quarto para obter mais estável de detecção.
A Poeira função de Alarme logo cedo dá um warningthat o sensoriamento do ambiente tem de ser limpo.
O alarme de Temperatura função gera um alarme se a superfície de detecção vai além
60 graus celsius.
A caixa do sensor é com IP69K, bem como a aprovação pelo ECOLABfor de limpeza e desinfecção de agentes.
Diâmetro do alojamento (mm) material de Habitação de Habitação de comprimento princípio de Detecção de
De operação nominal dist. (mm) tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
HousingSensorOutputOutput Conexão Nominal operatingOrdering não.Nº do pedido Nº do pedido diâmetro tipo de functiondistance (Sn)StandardDust alarmTemperature alarme
M 30FlushNPN N+NC Cable0 - 16 mmCA30CAF16NA
M 30FlushNPN N+NC Plug M12 0 - 16 mmCA30CAF16NAM1
M 30Flush PNP, NA+NF Cable0 - 16 mmCA30CAF16PA
M 30FlushPNP N+NC M12 Plug0 - 16 mmCA30CAF16PAM1
M 30Flush PNP NÃO Cable0 - 16 mm CA30CAF16PODUCA30CAF16POTA M 30Flush PNP NC Cable0 - 16 mm CA30CAF16PCDUCA30CAF16PCTA M 30Flush PNP NC M12 Plug0 - 16 mm CA30CAF16PCM1DU
M 30Non-FlushNPN N+NC Cable0 - 25 mmCA30CAN25NA
M 30Non-FlushNPN N+NC Plug M12 0 - 25 mmCA30CAN25NAM1
M 30Non-Flush PNP, NA+NF Cable0 - 25 mmCA30CAN25PA
M 30Non-FlushPNP N+NC M12 Plug0 - 25 mmCA30CAN25PAM1
M 30Non-Flush PNP NÃO Cable0 - 25 mm CA30CAN25PODUCA30CAN25POTA
M 30Non-Flush PNP NC Cable0 - 25 mm CA30CAN25PCDUCA30CAN25PCTA
Especificações EN 60947-5-2
Avaliado distância de operação (Sn)
Não-montados sensor0 - 25 mm (definição de fábrica
25 mm),
(ref. alvo de 75x75 mm ST37,
1 mm de espessura, fundamentado) montados em sensor0 - 16 mm (definição de fábrica
16 mm - não montados) (ref. destino 48x48 mm ST37,
1 mm de espessura, fundamentado)
Controle de sensibilidade Ajustável através de potenciômetro
Elétrica adjustment11 transforma Mecânica adjustment16 transforma distância Ajustável
Flush tipos de 2 a 20 mm
Não lave types4 30 mm
De funcionamento efectivo dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável operacional dist. (Su) de 0,85 x Sr ≤ Su ≤ 1.15 x Sr
As especificações estão sujeitas a alterações sem aviso prévio (16.06.2015) 1
