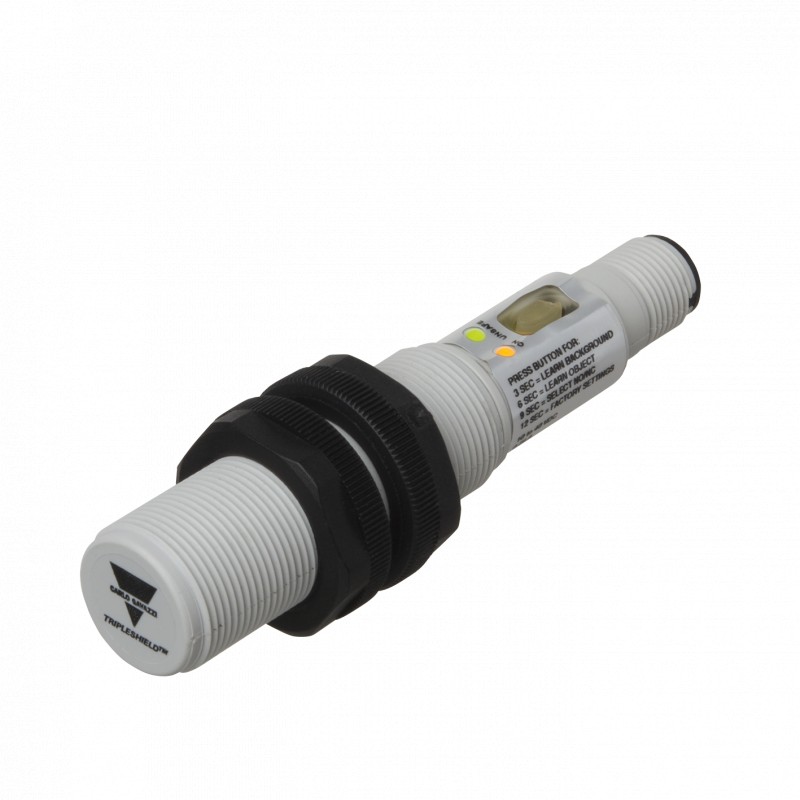

CA18CLL12BPM1 CARLO GAVAZZI Parâmetros de CONEXÃO M12 Plugue DC MATERIAL Plástico de HABITAÇÃO M18 FAIXA de ..

Sensor Capacitivo De Nível Detector De Plástico E De Borracha
Termoplástico PolyesterHousing
Tipos de CERTIFICAÇÃO, M18, M30, DC, Ensinar-nos
• Primário projetado para plástico e borracha applicatioins
• Para líquidos e secos detecção de material
• Com TRIPLESHIELD™ Sensor de Proteção
• Ensine-nos da distância de detecção através de botão de pressão ou
COM-entrada
• Detecção automática de NPN ou PNP carga
• Selecionável fazer ou quebrar de comutação por meio de
Ensinar-em função de
• Proteção: Curto-circuito, transitórios e inversão de polaridade
• Humidade de compensação
• Saída de alarme para a operação insegura ou pesado o acúmulo de sujeira na superfície de detecção
• 5 anos de garantia
Descrição Do Produto
Chave De Ordenação
CA18CL L12BPM1
Capacitiveleveldetector especializadas e recursos otimizados para a detecção do nível de plástico e de borracha aplicações.
O ajuste é fácil de mudar, por meio de um único passo ensinar-na função. A detecção de rosto (flush
montado) capazes de resistir a temperaturas de até 120°C.
3 fios DC de saída selecionável fazer (NÃO) ou quebra (NC) switchingand NPN de Alarme. Cinza poliéster de habitação com 2 m de cabo do PVC ou plug M12.
Capacitivo sensor de proximidade diâmetro do Alojamento (mm) material da caixa
Comprimento da caixa
Princípio de detecção de
De operação nominal dist. (mm) tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
Diâmetro do alojamento nº do Pedido Nº do pedido
CablePlug
M18CA18CLL12BPCA18CLL12BPM1
M 30CA30CLL30BPCA30CLL30BPM1
Especificações
SensitivityAdjustable (Teach-in)
Precisão de repetição (R) £ 5%
Histerese (H)5 - 10%
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incl.)
A ondulação de £ 10%
Corrente operacional nominal Ie () £ 250 mA (contínua)
Nenhum-carga da corrente de alimentação (Io)£ 12 mA
Queda de tensão (Ud) de£ 2,5 VDC @ max. carga
ProtectionShort-circuito, inversão de polaridade, transientes
TRIPLESHIELDTM
proteção EMC
IEC 1000-4-2/PT 61000-4-230 kV
IEC 1000-4-3/EN 61000-4-3> 15 V/m
IEC 1000-4-4/PT 61000-4-43 kV
IEC 1000-4-6/EN 61000-4-6> 10 Vrms
Frequência de funcionamento
ciclos (f)5 Hz
Indicação
Para saída EM LED, amarelo
Para seguro/unsafeLED, verde
Meio ambiente
Grau de proteção IP 68
Temperatura de operação -20° c to +85°C( -4° f a +185°F) Máx. temperatura de detecção de rosto 120°C (248°F)
Temperatura de armazenamento-40° à +85°C (-40° a +185°F)
Material da carcaça
BodyGrey, poliéster termoplástico
Cabo endPolyester, amolecida
Nozes Preto, PA12 Grilamid
Conexão
CableGrey, 2 m, 4 x 0,25 mm2
Prova de óleo, Plug de PVC (M1)M12 x 1
Cabo plug (M1)CON.1A-série
Peso
Versão de cabo - M18 / M30 110 g/160 g
Plug versão - M18 / M 3030 g/70 g
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (19.02.04)1
