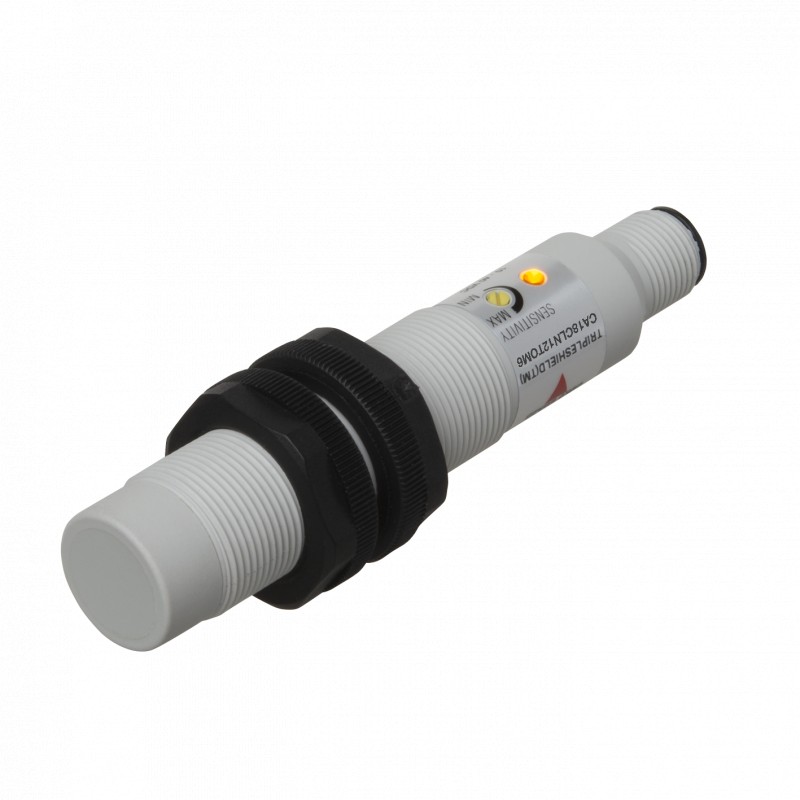

CA18CLN12TOM6 CARLO GAVAZZI Parâmetros de CONEXÃO M12 Plug AC MATERIAL Plástico de HABITAÇÃO M18 FAIXA de DE..

Sensores de proximidade Capacitivos de Poliéster Termoplástico Tipo de Habitação CA, M18, AC
• Com TRIPLESHIELD™ sensor de proteção
• Tensão nominal de operação: 20-250 VAC
• Ajustável distância de detecção de 3-8 mm ou 3-12 mm
• Saída: SCR
• Fazer ou quebrar função de comutação
• LED de indicação de
• Alta imunidade a ruído
• Lavar e não-flush tipos de
• Plug e cabo versões
• DC versões na mesma habitação
Descrição Do Produto
Chave de ordenação CA18CLN12TOM6
Sensor capacitivo de proximidade opções witheithersensingdistance
8 mm montados em metal orsensing distance12mm não-montados. 2 fios saída de CA com (SEM) ou bre-
Seleção Do Tipo De
ak (NC) de comutação. Cinza M18 poliéster habitação with4 m cabo em PVC ou plug M12. Ideal foruse em nível de plástico e aplicações de máquinas.
Capacitivo sensor de proximidade
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
HousingRated MountingOrdering não. Nº do pedido Nº do pedido Nº do pedido diameteroperating SCR/cabo SCR/plug-SCR/cableSCR/plug
dist. (Sn) 1) MakeMakeBreakBreak switching switching switching switching
M18 8 mmFlush (built-in)CA18CLF08TO CA18CLF08TOM6 CA18CLF08TCCA18CLF08TCM6
M18 12 mmNon-flushCA18CLN12TO CA18CLN12TOM6CA18CLN12TCCA18CLN12TCM6
1) Objeto: Aterrado chapa de aço
Especificações
De operação nominal dist. (Sn)
CA18CLF083 8 mm
de fábrica a 8 mm
CA18CLN12 3 a 12 mm
de fábrica a 12 mm
SensitivityAdj. 270° pote. medidor de funcionamento Eficaz dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn Utilizável operação dist. (Su) 0,8 x Sr ≤ Sn ≤ 1,2 x Sr precisão de Repetição (R) ≤ 5%
Histerese (H)4 a 20% da distância de detecção de tensão em operação volts. (UB)de 20 a 250 VCA (ripple incl.) Ondulação ≤ 10%
Corrente operacional nominal (Ie)
Contínua ≤ 500 mA
Curto tempo < 2,5 A (máx. 20 ms)
Min. corrente de carga ≤ 10 mA
Queda de tensão (Ud) ≤ 10 VCA (em cargas ≥ 20 mA)
ProtectionTransients de Energia EM atraso≤ 100 ms Freq. de ciclos de operação (f) 10 Hz
Indicação de saída ONLED, amarelo
Meio ambiente
Grau de proteção IP 67 (Nema 1, 3, 4, 6, 13)
Temperatura
Temperatura de operação -25° c a +80°C ( -13°f a +176°F) temperatura de Armazenamento-40° à +85°C (-40° a +185°F)
Material da carcaça
Corpo Cinza, poliéster termoplástico
Frente Cinzento, poliéster
Extremidade do cabo do Poliéster
NutsBlack, nylon reforçado
Conexão
CableGrey, 2 m, 2 x 0,5 mm2
Prova de óleo de PVC
Ligue (M6)M12 x 1, duplo encaixe
Cabo plug (M6) CON.6A-série
Peso
Cabo versão 110 g
Plug versão de 30 g
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (15.12.2014) 1
