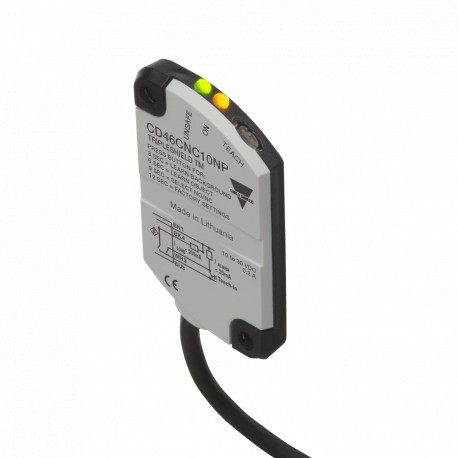

CD46CNC10NP CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo MATERIAL do invólucro Plástico Retangular FAIXA de D..

Sensores de proximidade Capacitivos de Poliéster Termoplástico Tipos de Habitação CD46, DC, Ensinar-nos
• Perfil Fino Capacitivo Sensor De Nível
• Com TRIPLESHIELD™ Sensor de Proteção
• Distância de detecção: 1 - 10 mm
• Ensine-nos da distância de detecção através de botão de pressão ou de fio-entrada
• Selecionável fazer ou quebrar de comutação por meio de
Ensinar-em função de
• Proteção: Curto-circuito, transitórios e inversão de polaridade
• Saída de alarme
• 5 anos de garantia
• Saída de alarme quando a corrente de funcionamento > 250 mA
Descrição Do Produto
Chave De Ordenação
CD 46 CNC 10 NP
Sensor capacitivo de proximidade sensor de nível com uma distância de detecção de 10 mm não nivelado montado. Os pontos de comutação pode ser alterado por meio de Teach-in função. 3 fios DC outputwith
selecionável fazer (NÃO) ou quebra (NC) de comutação e NPN de Alarme. Cinza/preto poliéster habitação with4 m cabo em PVC.
Projetado forfront,pipeor plano de montagem.
Capacitivo sensor de proximidade
Habitação altura (mm) material de Habitação de Habitação de comprimento princípio de Detecção de
De operação nominal dist. (mm) tipo de Saída
Configuração de saída
Seleção Do Tipo De
Dimensões da carcaça Nominal distância de operação nº do Pedido Nº do pedido (Sn) NPN, Cabo PNP, Cabo
28x46x5,5 mm 10 mmCD46CNC10NPCD46CNC10PP
Especificações
Faixa de detecção (Sd)
1 - 10 mm
de fábrica a 10 mm
Frequência de funcionamento
ciclos (f)10 Hz
Indicação
SensitivityAdjustable (Teach-in)
De funcionamento efectivo dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável operacional dist. (Su) 0,8 x Sr ≤ Su ≤ 1,2 x Sr
Precisão de repetição (R) ≤ 5%
Histerese (H), Dependendo Ensinar-nos operacional Nominal volts. (UB)de 10 a 30 VDC (ripple incl.) Ondulação ≤ 10%
Corrente operacional nominal Ie (a) ≤ 200 mA (contínua)
Nenhum-carga da corrente de alimentação (Io) ≤ 12 mA
Para saída ONLED, amarelo
Para seguro/unsafeLED, verde
Meio ambiente
Grau de proteção IP 68
Temperatura de operação -20° c to +80°C( -4° f a +176°F) temperatura de Armazenamento-40° à +85°C (-40° a +185°F)
Material da carcaça
BodyGrey/preto avaliação PBT Botão e LightguideTPE-U
Conexão
Queda de tensão (Ud)≤ 2,5 VCC @ max. carga
ProtectionShort-circuito, inversão de polaridade, transientes
TRIPLESHIELDTM
proteção EMC
IEC 1000-4-2/PT 61000-4-230 kV
IEC 1000-4-3/EN 61000-4-3> 10 V/m
IEC 1000-4-4/PT 61000-4-43 kV
IEC 1000-4-6/EN 61000-4-6> 10 Vrms*
CableBlack, 2 m, 4 x 0,14 mm2
Prova de óleo, PVC
Weight50 g ApprovalsUL, CSA, CE Sim
* Não observado em todo o oscilador de frequência: 0.3 - 1.6 MHz
As especificações estão sujeitas a alterações sem aviso prévio (08.01.2010) 1
