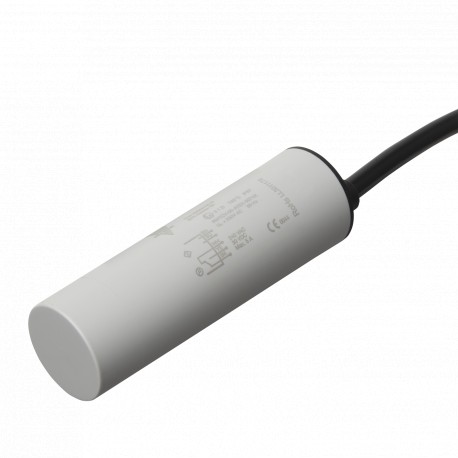

CB32CLN20TCFTAX CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo de MATERIAL Plástico de HABITAÇÃO Ø32 FAIXA de D..

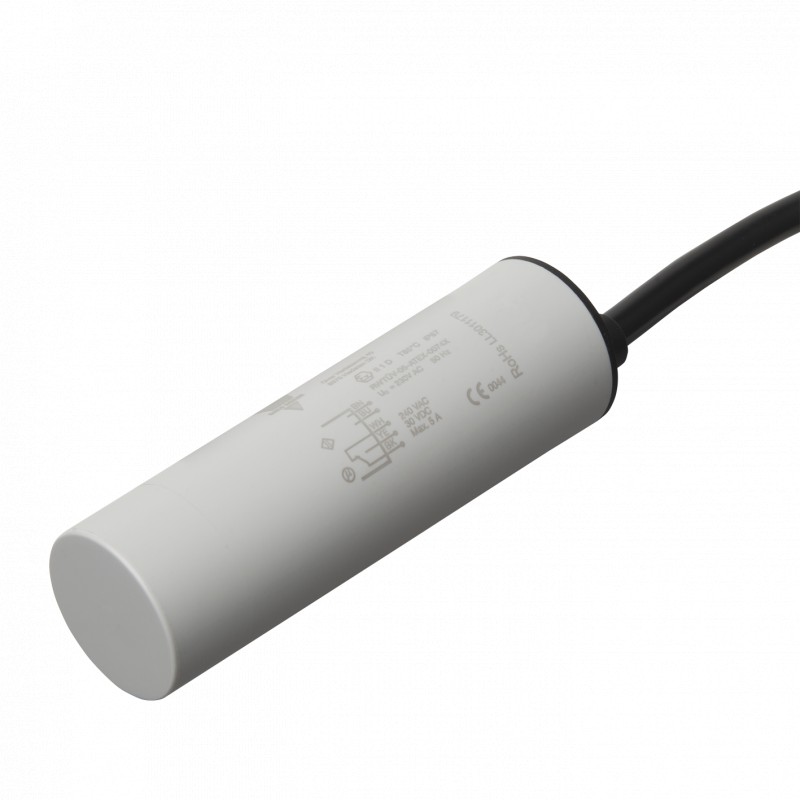

Sensores de proximidade Capacitivos de Poliéster Termoplástico Tipo de Habitação CB, Ø32, AC
• Capacitivo sensor de nível para o sólido, líquido ou granulado de substâncias
• Com TRIPLESHIELD™ sensor de proteção
• Tensão nominal de operação: 20-250 VAC
• Ajustável distância de detecção 2-20 mm
• Saída: SCR com ou sem atraso de 30 segundos.
• Fazer ou quebrar função de comutação
• LED de indicação de
• Alta imunidade a ruído
• Não lave os tipos de
• Versões de cabo
Descrição Do Produto
Chave de ordenação CB32CLN20TOFT
Sensor capacitivo de proximidade muda com a distância de detecção de 20 mm não nivelado montado.
2 fios saída de CA com (SEM) e de ruptura (NC) switch - ing. Cinza Ø32 de poliéster, caixa com 2 m de cabo do PVC.
Seleção Do Tipo De
Ideal fordetectinggrain ou solidsaslevelindicatorin tanques, silos ou recipientes. Típico segmentos: agricultura, alimentos e Bebidas, com transportador de correias, de plástico e de borracha, etc.
Capacitivo sensor de proximidade
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Temporizador do tipo
HousingRated Montagem EM atraso nº do Pedido Nº do pedido diameteroperating SCR/cableSCR/cabo
dist. (Sn) 1) MakeBreak de comutação comutação
Ø32 20 mmNon-flush NOCB32CLN20TOCB32CLN20TC
Ø32 20 mmNon-flush YESCB32CLN20TOFT CB32CLN20TCFT
1) Objeto: Aterrado chapa de aço
Especificações
De operação nominal dist. (Sn)
CB32CLN20 2 a 20 mm
de fábrica a 12 mm
Sensibilidade Reascbel multiturnPot. medidor de
O funcionamento eficaz dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn Utilizável operação dist. (Su) 0,8 x Sr ≤ Sn ≤ 1,2 x Sr precisão de Repetição (R) ≤ 5%
Histerese (H)4 a 20% da distância de detecção de tensão em operação volts. (UB)de 20 a 250 VCA (ripple incl.) Ondulação ≤ 10%
Corrente operacional nominal (Ie)
Contínua Ie ≤ 500 mA
Curto tempo < 2,5 A (máx. 20 ms)
Min. corrente de carga ≤ 10 mA
Queda de tensão (Ud)≤ 10 VCA (em cargas ≥ 20 mA)
ProtectionTransients de Energia EM atraso≤ 100 ms Indicação para a saída ONLED, amarelo
Meio ambiente
Grau de proteção IP 67 (Nema 1, 3, 4, 6, 13)
Temperatura
Temperatura de operação de -20° a +70°C( -4° f a +158°F) temperatura de Armazenamento-40° à +85°C (-40° a +185°F)
Material da carcaça
Corpo PBT Frente PBT
Conexão
CableBlack, 2 m, 2 x 1,5 mm2, Ø8
Prova de óleo de PVC
Peso
Cabo versão 270 g
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (02.09.05)1
