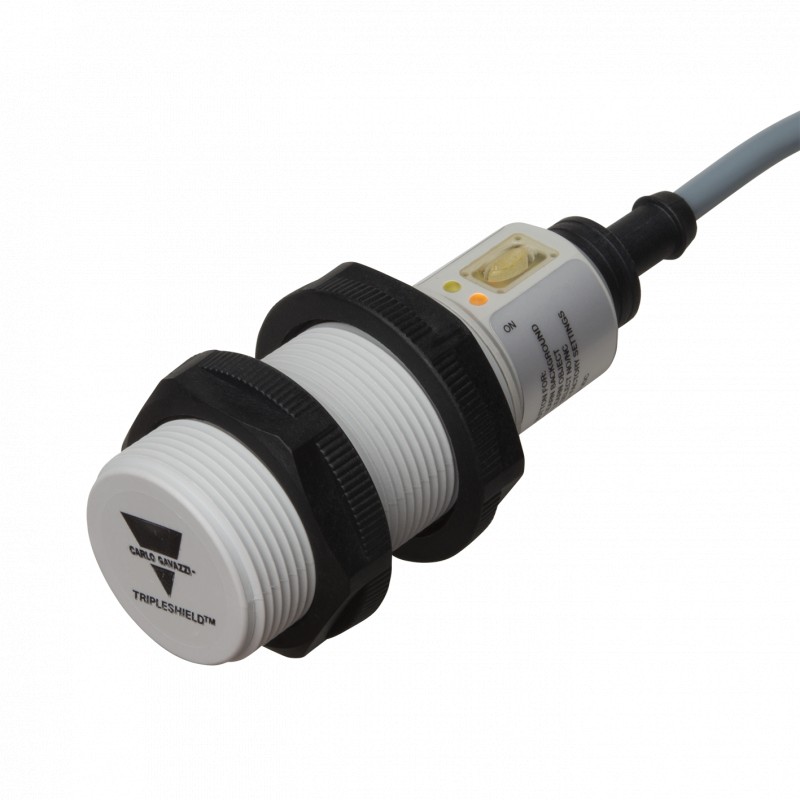

CA30CLC30BP CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo de MATERIAL Plástico de HABITAÇÃO M30 FAIXA de DETEC..

Sensores de proximidade Capacitivos de Poliéster Termoplástico de Habitação Tipos de CERTIFICAÇÃO, M18, M30, DC, Ensinar-nos
• Com TRIPLESHIELD™ Sensor de Proteção
• Distância de detecção: 0.5 - 12 mm (M18) e
1.0 - 30 mm (M30)
• Ensine-nos da distância de detecção através de botão de pressão ou
COM-entrada
• Detecção automática de NPN ou PNP carga
• Selecionável fazer ou quebrar de comutação por meio de
Ensinar-em função de
• Proteção: Curto-circuito, transitórios e inversão de polaridade
• Humidade de compensação
• Saída de alarme
• 5 anos de garantia
Descrição Do Produto
Chave De Ordenação
CA18CLC12BPM1
Capacitivo sensor de proximidade - es com a distância de detecção de 8 milímetros de montagem embutida - ed em metal ou 12 mm não nivelado montado para o M18 versão, e 16 mm montados em metal ou 30 mm não nivelado montado para o M30 versão. O
pontos de comutação pode ser alterado por meio de Teach-in função. 3 fios DC de saída selecionável fazer (NÃO) ou quebra (NC) de comutação e NPN de Alarme. Cinza poliéster habitação with4 m cabo em PVC ou plug M12.
Capacitivo sensor de proximidade diâmetro do Alojamento (mm) material da caixa
Comprimento da caixa
Princípio de detecção de
De operação nominal dist. (mm) tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
Habitação diameterRated distância de operação nº do Pedido Nº do pedido (Sn) Plug Do Cabo De
M 18 12 mmCA18CLC12BP CA18CLC12BPM1
M 3030 mmCA30CLC30BP CA30CLC30BPM1
Especificações
Faixa de detecção (Sd)
CA18CLC120.5 - 12 mm
de fábrica a 8 mm
CA30CLC301.0 - 30 mm
de fábrica a 15 mm
SensitivityAdjustable (Teach-in) Eficaz operacional dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn Utilizável operacional dist. (Su) 0,8 x Sr ≤ Su ≤ 1,2 x Sr precisão de Repetição (R) ≤ 5%
Histerese (H), Dependendo Ensinar-nos operacional Nominal volts. (UB)de 10 a 40 VCC (ripple incl.) Ondulação ≤ 10%
Corrente operacional nominal Ie (a) ≤ 250 mA (contínua)
Frequência de funcionamento
ciclos (f)15 Hz
Indicação
Para saída ONLED, amarelo
Para seguro/unsafeLED, verde
Meio ambiente
Grau de proteção IP 68
Temperatura de operação -20° c to +85°C( -4° f a +185°F) temperatura de Armazenamento-40° à +85°C (-40° f a +176°F)
Material da carcaça
BodyGrey, poliéster termoplástico
Cabo endPolyester, amolecida
Nozes Preto, PA12 Grilamid
Conexão
Nenhum-carga da corrente de alimentação (Io) ≤ 12 mA
Queda de tensão (Ud)≤ 2,5 VCC @ max. carga
ProtectionShort-circuito, inversão de polaridade, transientes
TRIPLESHIELDTM
proteção EMC
IEC 1000-4-2/PT 61000-4-230 kV
IEC 1000-4-3/EN 61000-4-3> 15 V/m
IEC 1000-4-4/PT 61000-4-43 kV
IEC 1000-4-6/EN 61000-4-6> 10 Vrms
CableGrey, 2 m, 4 x 0,25 mm2
Prova de óleo, Plug de PVC (M1)M12 x 1
Cabo plug (M1) CON.1A-série
Peso
Versão de cabo - M18 / M30 110 g/160 g
Plug versão - M18 / M 3030 g/70 g
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (25.01.2010) 1
