CB18CLN12TOFTAX CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo de MATERIAL Plástico de HABITAÇÃO M18 FAIXA de D..

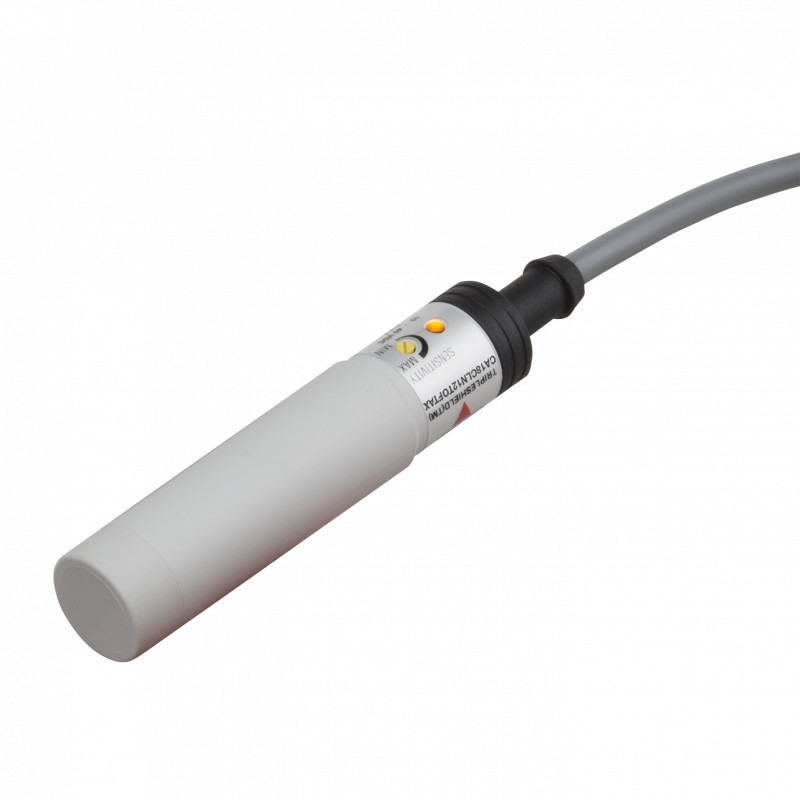

Sensores de proximidade Capacitivos, ATEX Poliéster Termoplástico Tipo de Habitação CB, Ø18, AC
Descrição Do Produto
• Capacitivo sensor de nível para o sólido, líquido ou granulado de substâncias
• Com TRIPLESHIELD™ sensor de proteção
• Tensão nominal de operação: 20-250 VAC
• Ajustável distância de detecção 3-12 mm
• Saída: SCR fixa, com atraso de 30 segundos.
• Fazer ou quebrar função de comutação
• LED de indicação de
• Alta imunidade a ruído
• Não lave os tipos de
• Versões de cabo
• Saída fixa EM-atraso de 30 segundos.
• ATEX ll 3DX T75°C
εχ
Chave de ordenação CB18CLN12TOFTAX
ATEX approvedCapacitive chaves de proximidade com nee - cantar distância de 12 mm não nivelado montado.
2 fios saída de CA com (SEM) e de ruptura (NC) switch - ing. Cinza Ø18 poliéster
Seleção Do Tipo De
moradia com 2 m de cabo do PVC. Ideal fordetectinggrain ou solidsaslevelindicatorin tanques, silos ou recipientes. Típico segmentos: agricultura, alimentos e Bebidas, com transportador de correias, de plástico e de borracha, etc.
Capacitivo sensor de proximidade
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Temporizador do tipo
ATEX
HousingRated MountingATEX nº do Pedido Nº do pedido diameteroperating zona SCR/cableSCR/cabo
dist. (Sn) 1)MakeBreak de comutação comutação
M18 12 mmNon-flush CB18CLN12TOFT CB18CLN12TCFT
M18 12 mmNon-flush42 CB18CLN12TOFTAXCB18CLN12TCFTAX
1) Objeto: Aterrado chapa de aço
Especificações
De operação nominal dist. (Sn)
CB18CLN123 a 12 mm
de fábrica a 12 mm
SensitivityAdj. 270° pote. medidor de funcionamento Eficaz dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn Utilizável operação dist. (Su) 0,8 x Sr ≤ Sn ≤ 1,2 x Sr precisão de Repetição (R) ≤ 5%
Histerese (H)4 a 20% da distância de detecção de tensão em operação volts. (UB)de 20 a 250 VCA (ripple incl.) Ondulação ≤ 10%
Corrente operacional nominal (Ie)
Contínua-25°a 65°< 80°CIe ≤ 350 mA
Curto tempo < 2,5 A (máx. 20 ms)
Min. corrente de carga de 10 mA
Meio ambiente
Grau de proteção IP 67 (Nema 1, 3, 4, 6, 13)
Temperatura
Temperatura de operação -25° c a +80°C( -13° f a +176°F) temperatura de Armazenamento-40° à +85°C (-40° a +185°F)
Material da carcaça
Corpo Cinza, poliéster termoplástico
Frente Cinzento, poliéster
Extremidade do cabo do Poliéster
Conexão
CableGrey, 2 m, 2 x 0,5 mm2
Prova de óleo de PVC
Peso
Cabo versão 110 g
ApprovalsUL, CSA
AX versões onlyATEX zona de 22 de poeira*
Queda de tensão (Ud)≤ 10 VCA (em cargas ≥ 20 mA)
ProtectionTransients
εχ
Marcação CE Sim
II 3 DX T75°C IP67
O poder do atraso≤ 100 ms
Indicação de saída ONLED, amarelo
* • O cabo não deve ser exposto a uma força de tração.
• Invólucro do Sensor deve ser protegido contra choque mecânico
As especificações estão sujeitas a alterações sem aviso prévio (25.09.2008) 1
