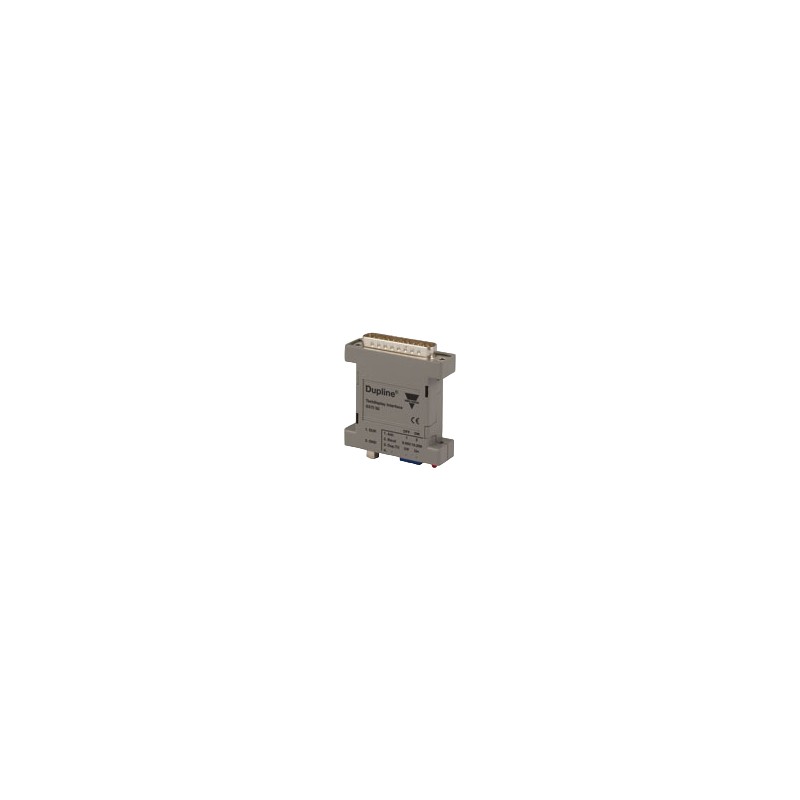

GSTI50 CARLO GAVAZZI 70x55x15 TIPO E / S PODER Nada alimentado pela interface de barramento CARACTERÍSTICAS ..
GSTI50
CARLO GAVAZZI
70x55x15 TIPO E / S PODER Nada alimentado pela interface de barramento CARACTERÍSTICAS RS485 Modbus-RTU pequenas dimensões para HMI
Módulo de Interface Dupline® Modbus
Módulo de interface MODBUS RS485 compacto com mapeamento de segurança escravo de redes Modbus
Sistemas de bus para instalações > Interface de dados sistema bus
Controls > Energy Management, Software and Accessories
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Dupline®
O módulo de interface Modbus
Duline®
com a Segurança de mapeamento
TypeGSTI50
• Modbus-RTU escravo.
FieldbusInstallationbus
• Originalmente concebido para Dupline®Apresenta.
• cULus aprovado
• RS 485 para interligação ao sistema de controle.
• 128 I/O's Digitais.
• 25p Sub-D de conversor de habitação.
• Fornecido por RS485 com-porta
Produto DescriptionOrdering Chave
GSTI50
GSTI50 é originalmente concebido como uma solução de interface para Dupline® GTD50 de exibição, mas pode ser usado por todos os outros Modbus-RTU mestre.
O GSTI50 suporta Modbus-RTU código de função "3" (leia-registers) e func-
ção código "16" (gravação de registos),e pode ler/writeall
128 Dupline®I/O's. O número máximo de registos que são permitidos em 1 de consulta são limitadas a 8 de ler os registradores ou 8 de gravação de registros em uma hora.
Tipo: Dupline® Interface De Texto Tipo
TypeSelection
SupplyOrdering não.
Por RS-485 Com-portGSTI50
Entrada/OutputSpecifications
Modbus-RTU RS485
25-pólo macho SUB-D de
Atribuição de pinos Pino 7:GND
Pino 16:+ 5 VDC
Pino 10:TxRx-
Pino 22:TxRx+
Baudrate9600/19200
ParityNone
Databits/Stopbit8/1
Corrente de carga typ. 45ma
Dielétrica tensão
RS485-Dupline® > 2 kVAC (rms)
Dupline®
Atribuição de pinos Pino 1:Dupline®
Pino 2:GND
Especificações Gerais
Atraso de ativação< 2.0 s até o início do
Dupline®transportadora
Indicação para
Ue2/132 ms flash
Dupline falha de 1/4 seg flash
Meio ambiente
Grau de poluição 2 (IEC 60664) temperatura de operação de -20 a 60°C temperatura de Armazenamento-50 a +85°C
Umidade (sem condensação)20 a 80% de resistência Mecânica
Choque de 15 G (11 ms) Vibração 2 G (6 a 55 Hz)
Dimensões 55 x 70 x 15 mm
Weight50 g
Ajustes
O DIP-switch 1 endereço do Dispositivo
O DIP-switch 2 Baudrate
O DIP-switch 3 Dupline® de transmissão
O DIP-switch de 4 Não utilizado
Aprovações IEC/EN 61508-SIL3
EN954 cat 4
A TÜV Rheinland do Grupo c® - nos
As especificações estão sujeitas a alterações sem aviso prévio (17.06.2010) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
| Característica | Valor |
|---|---|
| Sistema de BUS KNX (EF001499) | Não |
| Rádio KNX do sistema de bus (EF008855) | Não |
| Sistema BUS rádio (EF001500) | Não |
| Sistema de BUS LON (EF003831) | Não |
| Sistema de BUS Powernet (EF001501) | Não |
| Outros sistemas de BUS (EF003811) | Dupline |
| Radiofrequência bidirecional (EF009466) | Não |
| Modelo (EF000010) | Outro |
| Método de montagem (EF000003) | Outro |
| Largura em número de módulos (EF002950) | 0 |
| Material (EF002169) | Plástico |
| Qualidade do material (EF001257) | Outro |
| Tipo de acabamento (EF000139) | Outro |
| Acabamento da superfície (EF006569) | EV008336 |
| Cor (EF000007) | Cinzento |
| Número RAL (semelhante) (EF003882) | 0 |
| Transparente (EF006243) | Não |
| Velocidade máxima de transmissão (EF000313) | 19200 Bd |
| Conexão BUS incluída (EF001504) | Sim |
| Com área de etiqueta (EF005040) | Sim |
| Com indicação LED (EF005950) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Min. profundidade da caixa de instalação embutida (EF012278) | 0 mm |
