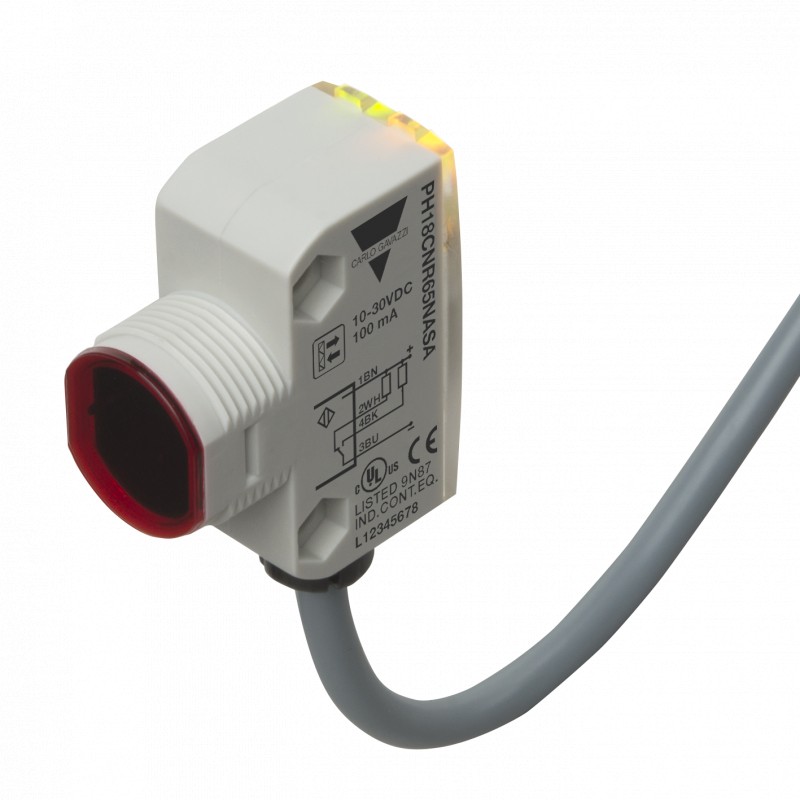

PH18CNR65NASA CARLO GAVAZZI BOX M18 Praça SCOPE 6 ... 20 m conexão do cabo DC OUTPUT NPN material plástico o..

Photoelectrics
Retro-reflexivo
Tipo PH18CNR..., DC
• Miniatura de alcance do sensor
• Alcance: 6.5 m
• Ajuste de sensibilidade por potenciômetro
• Modulada, infraredlight 850 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP, N. S & N. C.
• Grau de proteção IP67, IP69K
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• Cabo, plug e cabo flexível versões
• Excelente desempenho de EMC
Descrição Do Produto
Chave De Ordenação
PH18CNR65PAM1SA
O PH18CNR... é parte de uma família de baratos de propósito geral retro-reflexivo sensores industriais padrão cilíndrico de 18 mm andsquare RABO de habitação.
Os sensores são úteis em aplicações onde a alta precisão de detecção, bem como o tamanho pequeno é necessária.
Seleção Do Tipo De
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
O potenciômetro de ajuste de sensibilidade faz com que os sensores altamente flexível. O outputtype é NPN ou PNP e o interruptor de saída - ing função é de NENHUM e de NC.
Tipo
Moradia de estilo quadrado
Tamanho habitação Habitação Habitação material tipo neutro princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Sensível ajuste
Moradia de estilo RangeConnection Orderingno. Orderingno.
SnNPNPNP
Fazer e quebrar switchingMake e intervalo de comutação
M18 tipo Quadrado 6.5 mCablePH 18 CNR 65 NASA PH 18 CNR 65 PASA M18 tipo Quadrado 6.5 mPlug PH 18 CNR 65 NAM1SAPH 18 CNR 65 PAM1SA M18 tipo Quadrado 6.5 mPigtail M12PH 18 CNR 65 NAT1SA PH 18 CNR 65 PAT1SA
Especificações de acordo com EN60947-5-2
Avaliado distância de operação (Sn)Até 6,5 m,
destino de referência ER4
refletor " de 80 mm
Zona cega 50 mm @ Sn max.
Controle de sensibilidade Ajustável através de potenciômetro
Elétrica adjustment210°
Mecanical adjustment240°
Distância ajustável para target50-650 cm
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)
(diferencial de viagem) ≤ 20%
Operacional nominal volts. (US ) 10 a 30 VDC
(ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA
De curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 25 mA @ 24 VDC
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2.0 VDC @ 100 mA
Proteção contra Curto-circuito, inversa
polaridade e transientes
Luz sourceLED, 850 nm
Luz typeInfrared, modulada ângulo de Detecção ± 2ºAmbient luz 30.000 lux
A lâmpada incandescente
Ponto de luz de Diâmetro 0 164 mm @ 3,25 m
Operacional frequency500 Hz
Tempo de resposta
OFF-ON (t)≤ 1,0 ms
ON-OFF (toff' ) ≤ 1,0 ms
O poder do atraso (tv) ≤ 100 ms
Função de saída
Tipo NPN ou PNP
Função de alteração de NENHUM e de NC
Indicação
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação ONLED, verde
As especificações estão sujeitas a alterações sem aviso prévio (05.02.2013) 1
