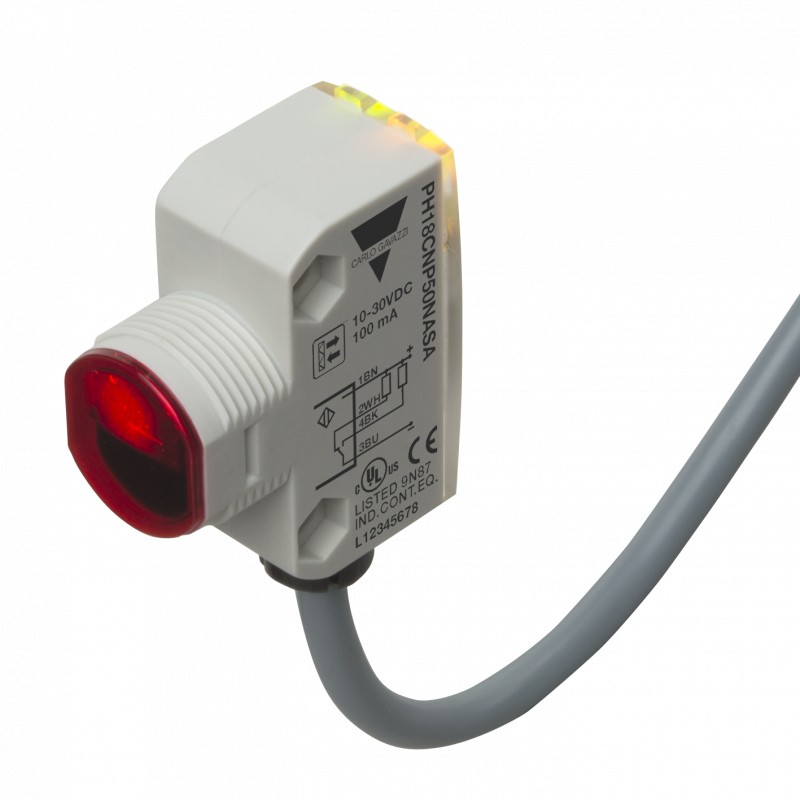

PH18CNP50NASA CARLO GAVAZZI Reflexão no espelho parâmetros do sistema selecionado polarizada M18 caixa quadr..

Photoelectrics
Retro-reflexivo, Polarizado
Tipo PH18CNP..., DC
• Miniatura de alcance do sensor
• Alcance: 5 m
• Ajuste de sensibilidade por potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP, N. S & N. C.
• Grau de proteção: IP67, IP69K
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• Cabo, plug e cabo flexível versões
• Excelente desempenho de EMC
Descrição Do Produto
Chave De Ordenação
PH18CNP50PAM1SA
O PH18CNP... é parte de uma família de baratos de propósito geral retro-reflexivo sensores industriais padrão cilíndrico de 18 mm andsquare RABO de habitação.
Os sensores são úteis em aplicações onde a alta precisão de detecção, bem como o tamanho pequeno é necessária.
Seleção Do Tipo De
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
O potenciômetro de ajuste de sensibilidade faz com que os sensores altamente flexível.Theoutputtypeis NPN ou PNP e a saída de comutação função é de NENHUM e de NC.
Tipo
Moradia de estilo quadrado
Tamanho habitação Habitação Habitação material tipo neutro princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Sensível ajuste
Moradia de estilo RangeConnection Orderingno. Orderingno.
SnNPNPNP
Fazer e quebrar switchingMake e intervalo de comutação
M18 tipo Quadrado 5.0 mCablePH 18 CNP 50 NASA PH 18 CNP 50 PASA M18 tipo Quadrado 5.0 mPlug PH 18 CNP 50 NAM1SAPH 18 CNP 50 PAM1SA M18 tipo Quadrado 5.0 mPigtail M12PH 18 CNP 50 NAT1SA PH 18 CNP 50 PAT1SA
Especificações de acordo com EN60947-5-2
Avaliado distância de operação (Sn)Até 5,0 m,
Referência de meta: ER4
refletor " de 80 mm
Zona cega 50 mm @ Sn max.
Controle de sensibilidade Ajustável através de potenciômetro
Elétrica adjustment210°
Mecanical adjustment240°
Distância ajustável para target50-500 cm
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)
(diferencial de viagem) ≤ 20%
Operacional nominal volts. (US ) 10 a 30 VDC
(ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA
De curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 25 mA @ 24 VDC
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2.0 VDC @ 100 mA
Proteção contra Curto-circuito, inversa
polaridade e transientes
Luz sourceInGaAIP, DIODO emissor de luz, 625 nm de Luz typeRed, modulada ângulo de Detecção ± 2ºAmbient luz 30.000 lux
A lâmpada incandescente
Ponto de luz de Diâmetro e 150 mm a 2,5 m
Operacional frequency500 Hz
Tempo de resposta
OFF-ON (t)≤ 1,0 ms
ON-OFF (toff' ) ≤ 1,0 ms
O poder do atraso (tv) ≤ 100 ms
Função de saída
Tipo NPN ou PNP
Função de alteração de NENHUM e de NC
Indicação
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação ONLED, verde
As especificações estão sujeitas a alterações sem aviso prévio (04.02.2013) 1
