Photoelectrics
Através de feixes, o Transistor de Saída

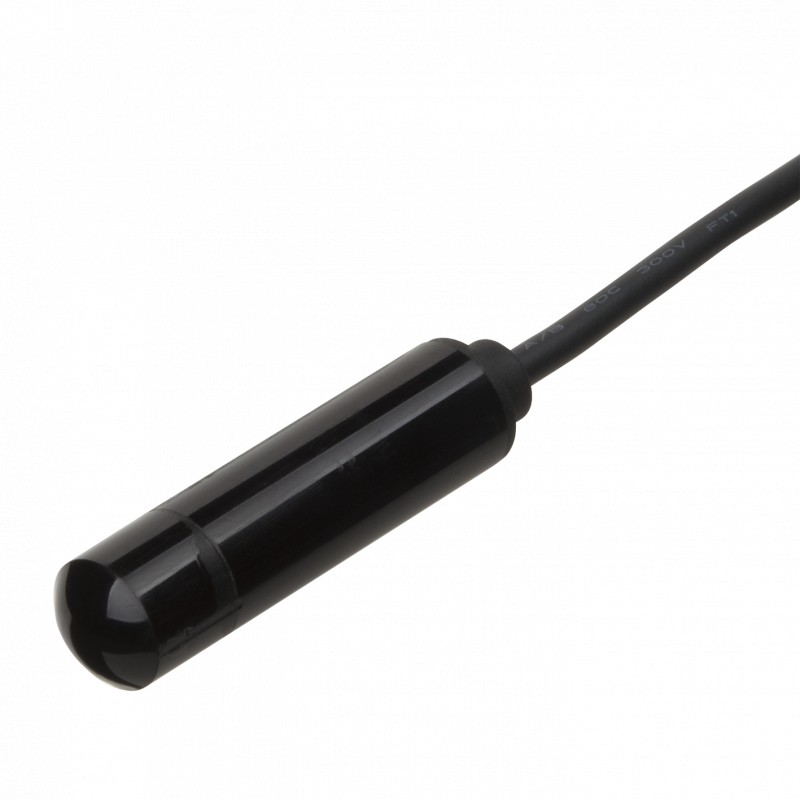

Tipo PB10C.T20..
• Elevadores, escadas Rolantes e o controle da Entrada
• Faixa de 20 m
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP tipo de
• Fazer ou quebrar de comutação
• LED de indicação de saída ou fonte de alimentação
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo de versões com ou sem conector
• Emissor mudo e ajuste de potência
• Alta vizinho imunidade, 3-códigos de
• CE, UL325 e UL508 aprovado
Descrição Do Produto
Chave De Ordenação
PB10C1T20NO-C2
O PB10CNT. é um meio de sensor de raio conjunto projetado especialmente para Elevadores, escadas Rolantes, controle de Entrada, para cumprir os requisitos na porta do mercado. A habitação é muito robusto e é conhecida por sua alta de longo prazo relaibilitymute.O emissor
Seleção Do Tipo De
tem um mudo inputtoturn fora para avaliação da função do sensor.
Theemitterandreceivers pode ser entregue em 3 diferentes codeson orderto melhorar próximo a imunidade. Disponível em 10 a 30 VDC versão.
Tipo
Habitação styleg
Tamanho da carcaça material da Carcaça Sensor de Detecção de código princípio distância de Detecção do tipo de Saída
Configuração de saída de Conexão de Cabo tipo de conector
Habitação Intervalo de Con-Ordenação não. Nº do pedido Nº do pedido Nº do pedido Nº do pedido diâmetro Snnec - Receiver Receiver Receiver Receiver Emissor
torNPN, NÃO NPN, NF PNP, NOPNP, NC
Ø 10 mm Código 120 mNO PB10C1T20NO PB10C1T20NC PB10C1T20PO PB10C1T20PC PB10C1T20
Ø 10 mm Código 220 mNO PB10C2T20NO PB10C2T20NC PB10C2T20PO PB10C2T20PC PB10C2T20
Ø 10 mm Código 320 mNO PB10C3T20NO PB10C3T20NC PB10C3T20PO PB10C3T20PC PB10C3T20
Ø 10 mm Código 120 mYES PB10C1T20NO-C2 PB10C1T20NC-C2 PB10C1T20PO-C2 PB10C1T20NC-C2 PB10C1T20-C2
Ø 10 mm Código 220 mYES PB10C2T20NO-C2 PB10C2T20NC-C2 PB10C2T20PO-C2 PB10C2T20NC-C2 PB10C2T20-C2
Ø 10 mm Código 320 mYES PB10C3T20NO-C2 PB10C3T20NC-C2 PB10C3T20PO-C2 PB10C3T20NC-C2 PB10C3T20-C2
Nota: por Favor, a fim de emissor e receptor, separadamente
Especificações Do Emissor
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) ≤ 10% Alimentação de corrente ≤ 20 mA
ProtectionReverse polaridade, transientes
Controle de entrada
Normal oper. > 1.5 VDC Mudo < 1.2 VDC
Luz sourceLED, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 5°
Indicação de função
Fonte de alimentação LED, verde
Mudo de entrada ONLED, verde piscando
Ajuste de potência
Rx ~ 1.5 kΩ a 10 kΩ de 50 a 100%, em 7 passos
As especificações estão sujeitas a alterações sem aviso prévio (11.02.2010) 1
