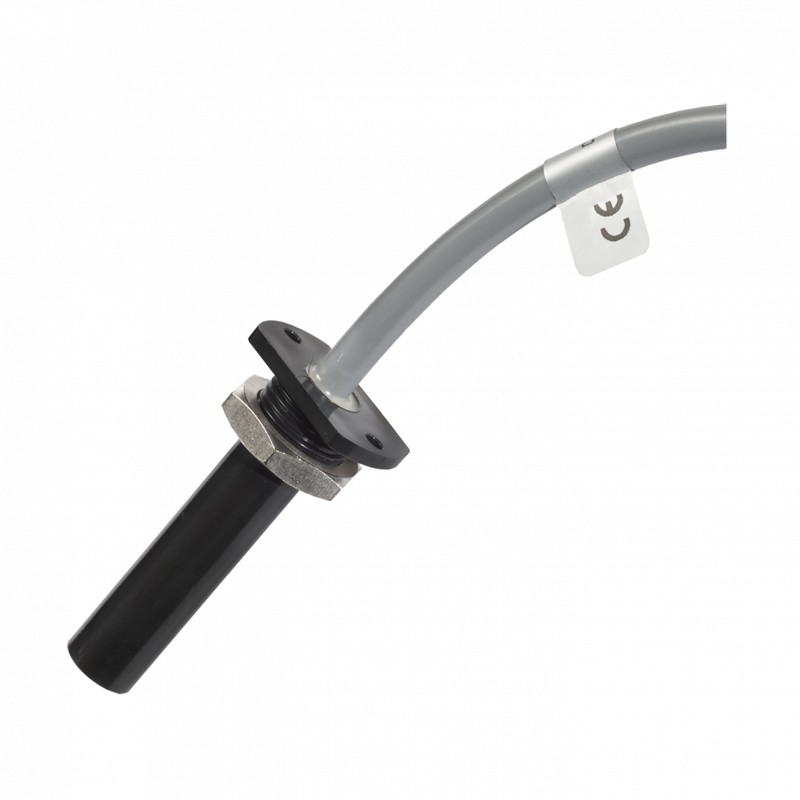

FSC8 CARLO GAVAZZI Cilíndrica Proximidade selecionado parâmetros do sistema BOX DE SAÍDA 1 normalmente fecha..

Sensores Magnéticos De Proximidade
Invólucro Cilíndrico De
FS
• Cilíndrica, de plástico ou de metal habitação
• M10, M12, M16 ou Ø diâmetro de 13,5
• NÃO, NC, CO ou biestável funções de saída
• Frente de comutação
Descrição Do Produto
Chave De Ordenação
FS 2 S3 2MT
Os sensores da série FS têm dimensões diferentes e contatos de saída com a saída de conexão de cabo do PVC. Eles estão disponíveis em diversas versões, com plástico ou latão de habitação.
Os modelos podem ser montados diretamente no ferromagnéticos suporte, bem como na presente situação, uma redução da operatingdistancemay ocorrer devido a uma perda de campo magnético.
Tipo
Função de saída contato tipo Reed tipo Especial de versão comprimento do Cabo
Seleção Do Tipo De
Diâmetro do alojamento ConnectionOutput função de Referência
Ø 13.5 PVC cabo L= 0.5 mNOFS 2
Ø 13.5 PVC cabo L= 0.5 mNOFS Um 8
Ø 13.5 PVC cabo L= 0.5 mNC FS C 2
Ø 13.5 PVC cabo L= 0.5 mNC FS C 8
Ø 13.5 PVC cabo L= 0.5 mCOFS S 2
M10 PVC cabo L= 2 mNOFS 2 S3 2MT M10 PVC cabo L= 2 mCOFS S 2 S1 2MT M12 cabo de PVC L= 2 mNOFS 2 S4 2MT M12 cabo de PVC L= 2 mCOFS S 2 S4 2MT M16 PVC cabo L= 2 mBistable FS B 2 2MT Diâmetros estão especificadas em milímetros (mm)
Especificações De Saída
Saída
FSA2, FSA8,
FSA2S32MT, FSA2S42MT NÃO FSC2, FSC8 NC FSS2, FSS2S12MT,
FSS2S42MT de Mudança
FSB22MT Biestável
Classificação de contato
Tensão Máxima De Comutação
FSA2, FSC2, FSB22MT,
FSA2S32MT, FSA2S42MT 250 VAC FSA8, FSC8 1500 VAC FSS2, FSS2S42MT,
FSS2S12MT 230 VAC Corrente máxima de Comutação
FSA2, FSC2, FSB22MT, FSA2S32MT, FSA2S42MT 3 UM FSA8, FSC8 3 UM FSS2, FSS2S42MT,
FSS2S12MT 1
Classificação de contato (cont.)
Potência Máxima De Comutação
FSA2, FSC2, FSB22MT,
FSA2S32MT, FSA2S42MT 100 VA FSA8, FSC8 120 VA FSS2, FSS2S42MT,
FSS2S12MT 60 VA
As especificações estão sujeitas a alterações sem aviso prévio (11.10.10) 1
