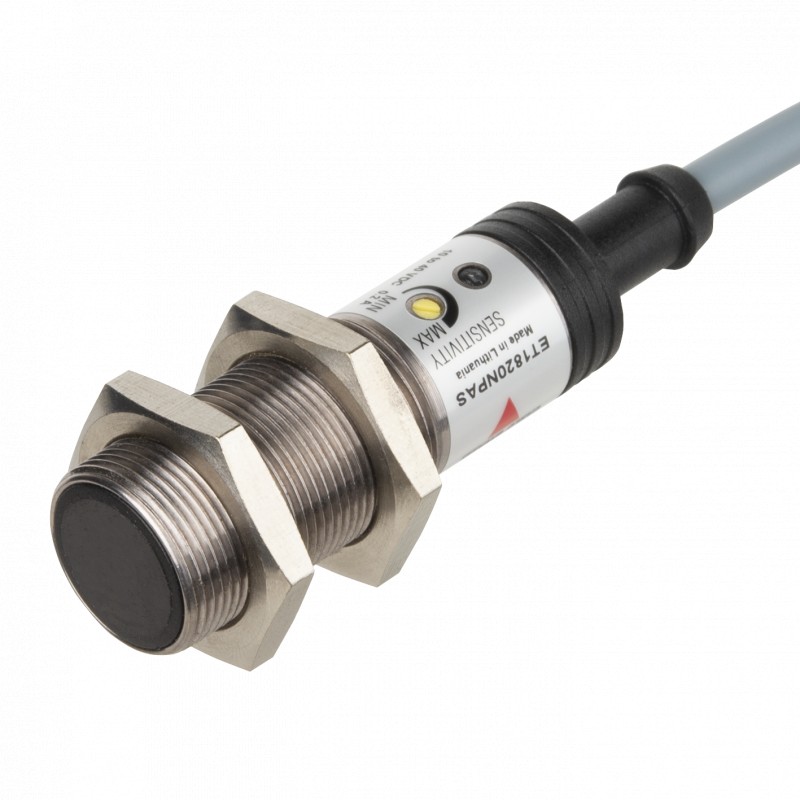

ET1820NPAS CARLO GAVAZZI Barrera parâmetros selecionados BOX SYSTEM M18 GAMA 6 ... 20 m de cabo de conexão d..
ET1820NPAS
CARLO GAVAZZI
Barrera parâmetros selecionados BOX SYSTEM M18 GAMA 6 ... 20 m de cabo de conexão de saída material metálico Outros NPN CC SCOPE 20 m x 55,0 milímetros Caso MATERIAL M18 NPB
Fotocélula de barreira na caixa de metal M18 CC, função do receptor
Receptor fotoelétrico de feixe de passagem, alcance: 0-20000 mm, sensibilidade ajustável, luz infravermelha 880 nm, fonte de alimentação: 10 a 40 VDC, N.A. & N.C., comutação clara e escura, conexão por cabo, carcaça M18
Sensores > Barreira de luz unidirecional
Sensors > Photoelectric Sensors
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Photoelectrics
Através de feixes
Digite ET 1820 DC, em Latão niquelado Habitação
• Faixa: 20 m
• Sensibilidade ajustável
• Modulação de luz infravermelha
• Criar e quebrar as funções de comutação, NPN, PNP (200 mA)
• LED de indicação de fonte de alimentação (emissor) e alvo detectado (receptor)
• Tensão de alimentação: 10 a 40 VCC
• Pesadas M18 caixa de metal, IP 67
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
ET 18 20 NPA S-1
O ET1820 é uma família de propósito geral através de sensores de feixe em um padrão industrial M18 latão niquelado habitação para aplicações pesadas. Eles são úteis para aplicações simples, onde um básicas do sensor adequado
detecção de desempenho. Os sensores são fáceis de ajustar com uma
270° única rodar o potenciómetro. A saída é um de 4 fios complementares (NENHUM e de NC) circuito com o NPN (retorno de corrente) ou PNP(fornecimento) abra o coletor do transistor de saída.
Tipo
Diâmetro do alojamento
Intervalo tipo de Saída material da caixa tipo de Ligação
Seleção Do Tipo De
HousingRatedConnectionOrdering não. Nº do pedido Nº do pedido diâmetro operatingReceiver/NPN/Receptor PNPEmitter
dist. (Sn)Fazer e intervalo de comutação de Fazer e breakswitching
M18 20 mCableET 1820 NPASET 1820 CAE ET 1820
M18 20 mPlug ET 1820 PNA-1 ET 1820 CAE-1ET 1820-1
Nota: por Favor, a fim de emissor e receptor, separadamente.
SpecificationsEmitter
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Ondulação (Urpp) ≤ 10% Alimentação de corrente (Io)≤ 20 mA ProtectionReverse polaridade,
curto-circuitos, transientes
Luz sourceGaAIAs DIODO emissor de luz, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 2°
Indicação
Fonte ONLED, verde
Especificações Do Receptor
De operação nominal dist. (Sn)Até 10 m
Sensitivity270° turno único pote. medidor de
Temperatura drift0.6%/°C
Histerese (H) (Diferencial de viagem) de 3 a 20%
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Ondulação (Urpp) Máx. 10%
Nenhum-carga da corrente de alimentação (e / s) Máx. 12 mA (tip. 8 mA)
Min. corrente operacional (Ie) de 0,5 mA
FORA do estado atual (Ir)Máx. 100 µA (typ. 0)
Corrente de saída
Contínuo (Ie) Máx. 200 mA de Curto prazo (I) 200 mA
Max. capacidade de carga de 100 nF
Queda de tensão (Ud) Máx. 2,5 VCC
ProtectionReverse polaridade,
curto-circuito, transientes
Óptica ângulo de ± 2°
A luz ambiente Máx. De 5.000 lux frequência de operação (f)Typ. 170 Hz tempo de Resposta
OFF-ON (tonelada) Typ. 1.6 ms
ON-OFF (toff')Typ. 4.2 ms
As especificações estão sujeitas a alterações sem aviso prévio (14.03.2006)1
| Característica | Valor |
|---|---|
| Âmbito de fornecimento do sistema unidirecional (EF004032) | Recetor |
| Ângulo de abertura máx. (EF002642) | 0 ° |
| Pré-aviso de falha (EF004129) | Não |
| Com função de tempo (EF003582) | Não |
| Distância de comutação estipulada (EF008289) | 20000 mm |
| Distância de ligação máx. (EF007367) | 20000 mm |
| Corrente de saída max. (EF001315) | 200 mA |
| Refletor incluído (EF007448) | Não |
| Saída analógica 0 V ... 10 V (EF006807) | Não |
| Saída analógica 0 mA ... 20 mA (EF006808) | Não |
| Saída analógica 4 mA ... 20 mA (EF006810) | Não |
| Saída analógica -10 V ... +10 V (EF006809) | Não |
| Com outra saída analógica (EF007485) | Não |
| Procedimento de configuração (EF003994) | Ajuste manual |
| Com interface de comunicação analógica (EF007305) | Não |
| Com interface de comunicação AS-Interface (EF007306) | Não |
| Com interface de comunicação CANOpen (EF007307) | Não |
| Com interface de comunicação DeviceNet (EF007308) | Não |
| Com interface de comunicação Ethernet (EF007309) | Não |
| Com interface de comunicação INTERBUS (EF007310) | Não |
| Com interface de comunicação PROFIBUS (EF007311) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| Com interface de comunicação RS-422 (EF007313) | Não |
| Com interface de comunicação RS-485 (EF007314) | Não |
| Com interface de comunicação SSD (EF007315) | Não |
| Com interface de comunicação SSI (EF007316) | Não |
| Número de saídas semicondutoras com função de sinalização (EF003945) | 0 |
| Número de saídas energizadas por contato com função de sinalização (EF003946) | 0 |
| Número de saídas semicondutoras protegidas (EF003951) | 0 |
| Número de saídas energizadas por contato protegido (EF003952) | 2 |
| Tipo de interface para comunicação de segurança (EF003956) | Outro |
| Acabamento da conexão elétrica (EF003961) | Cabo |
| Tipo de saída de comutação (EF003962) | NPN |
| Tipo de função de comutação (EF003963) | Ambivalente |
| Classe de proteção de operação (EF003982) | Classe de segurança 0 |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cilíndrico, roscado |
| Sensor de largura (EF007094) | 0 mm |
| Sensor de diâmetro (EF007111) | 18 mm |
| Altura do sensor (EF007283) | 0 mm |
| Comprimento do sensor (EF007334) | 0 mm |
| Modo de deteção (EF007503) | Comutação claro/escuro |
| Material da superfície ótica (EF004134) | Plástico |
| Material da caixa protetora (EF001596) | Metal |
| Corrente de saída max. na saída protegida (EF004035) | 200 mA |
| Distância min. refletor (EF004046) | 0 mm |
| Temperatura ambiente (EF002386) | -20 °C |
| Tempo de reação (EF004094) | 1.6 ms |
| Intervalo de transmissão do campo de segurança (EF004098) | 0 m |
| Frequência de comutação (EF003587) | 170 Hz |
| Tipo de segurança de acordo com IEC 61496-1 (EF004105) | 1 |
| Tensão de comutação do OSSD no estado "alto" (EF004102) | 0 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 10 V |
| Tipo de tensão (EF000187) | DC |
| Com função de monitoramento dispositivos de comutação a jusante (EF004052) | Não |
| Classe de proteção a laser (EF004027) | Nenhum |
| Comprimento de onda do sensor (EF004132) | 880 nm |
| Tipo de luz (EF004029) | Luz infravermelha |
| Ponto de luz (EF004030) | 0 mm² |
| Número AWG (EF007010) | 23 |
| Material do revestimento do cabo (EF004136) | Cloreto de polivinil (PVC) |
| Com bloqueio de reinicialização (EF004054) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Grau de proteção (IP) (EF005474) | IP67 |
| Grau de proteção (NEMA) (EF011959) | 1 |
