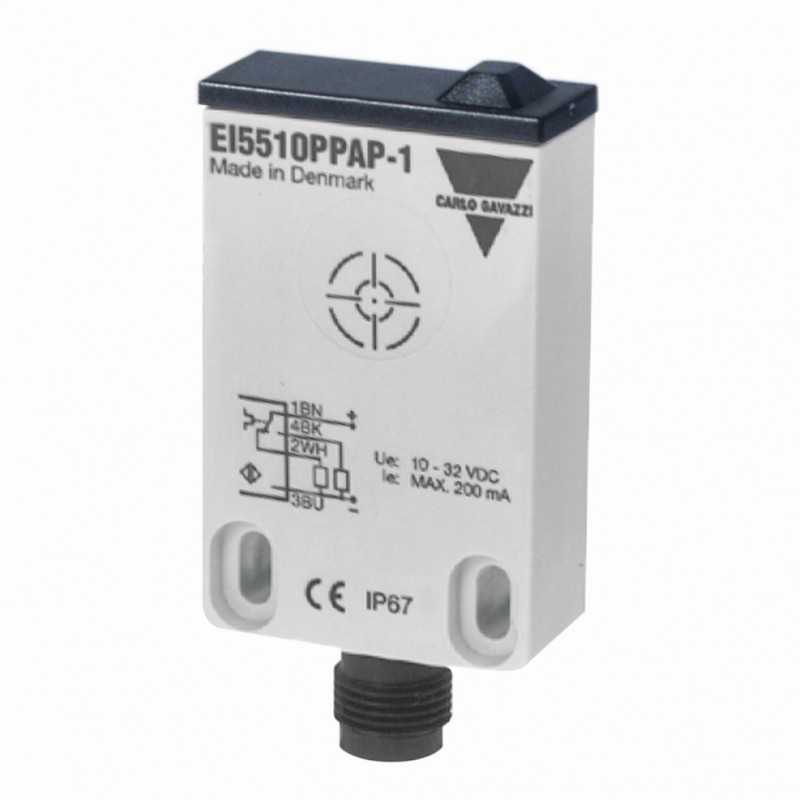

EI5510PPAP CARLO GAVAZZI Função de saída NO + NC caixa retangular montagem embutida saída PNP DC cabo de 4 M..

Sensores De Proximidade Indutivos
Flat pack de Policarbonato de Habitação
Tipos de intervenção precoce 5510/EI 5515, DC-Tipos de
• Distância de detecção de 10 ou 15 mm
• Lavar e não-flush tipos de
• Tensão nominal de operação: 10 a 40 VCC
• Saída: DC 200 mA, NPN ou PNP
• Normalmente aberta e normalmente fechada função
• LED de indicação de saída
• Indutivo, Capacitivo e Fotoelétricos mini pack da série no PC habitação, IP 67
• O cabo e o plugue de versões
Descrição Do Produto Chave De Ordenação
EI 5510NPA P-1
Indutivo sensor de proximidade, com distância de detecção de 10 mm montados em metal ou 15 mm não nivelado monte - ed. 4-fio com tanto para fazer (NÃO) e de ruptura (NC) switch - ing. Televisão packhousingsize
(W x H x D) 35 x 55 x 15 mm madeinpolycarbonate. Fácil montagem com apenas dois M 3.5 parafusos. Ideal para uso em transporte e aplicações de manuseio de materiais.
Tipo de Habitação tipo de Saída Intervalo
Material da carcaça
Tipo de ligação
Seleção Do Tipo De
Habitação RatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diâmetro operacional NPN/cableNPN/PNP (plug/cabo PNP/plug
W x H x D dist. (Sn)N & NC N & NCNO & NC N & NC
35 x 55 x 15 mm 10 mm 1) EI 5510 NPAPEI 5510 NPAP-1 EI 5510 PPAP EI 5510 PPAP-1
35 x 55 x 15 mm 15 mm 2) EI 5515 NPAPEI 5515 NPAP-1 EI 5515 PPAP EI 5515 PPAP-1
1) Para montagem embutida em metal2) Para a não-liberação de montagem em metal
Especificações
Operacional nominal volts. (Ue) de 12 a 36 VCC (UB)de 10 a 40 VCC
(ripple incluído)
Ondulação ≤ 10%
Corrente operacional nominal (Ie)
Contínua ≤ 200 mA
Nenhum-carga da corrente de alimentação (Io)≤ 7 mA
Queda de tensão (Ud)≤ 2 VDC max. carga
ProtectionReverse de polaridade, curto-circuito
O poder do atraso≤ 50 ms
Frequência de funcionamento
ciclos (f) EI 5510 500 Hz
EI 5515 250 Hz
Indicação de saída ONLED, amarelo Certeza operacional dist. (Sa)0 ≤ Sa ≤ 0.81 Sn precisão de Repetição (R) ≤ 5% Histerese (H)
(Diferencial de viagem) 1% a 15% da distância de detecção
De funcionamento efectivo dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x Sn
Utilizável operacional dist. (Su) 0,9 x Sr ≤ Su ≤ 1,1 x Sr
Temperatura ambiente
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
Grau de protectionIP 67 (Nema 1, 3, 4 ,6, 13)
Habitação
Dimensões 35 x 55 x 15 mm
Material de Policarbonato, cinza
Cable2 m, 4 x 0,3 mm2
cinza PVC, prova de óleo
Peso
Cabo versão 125 g
Plug version40 g
EMC ratingsAcc. EN 50 082-2
ENV 50 140 RF Eletromagnética
campo de AM, 80-1000 MHz, Nível 3, 10 V/m
ENV 50 204 RF Eletromagnética
campo PM, 80-900 MHz, Nível de 310 V/m
EN 61000-4-4 transientes Rápidos
Rep. freq. 5 kHz, Nível de 3 1 kV
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (17.01.14) 1
