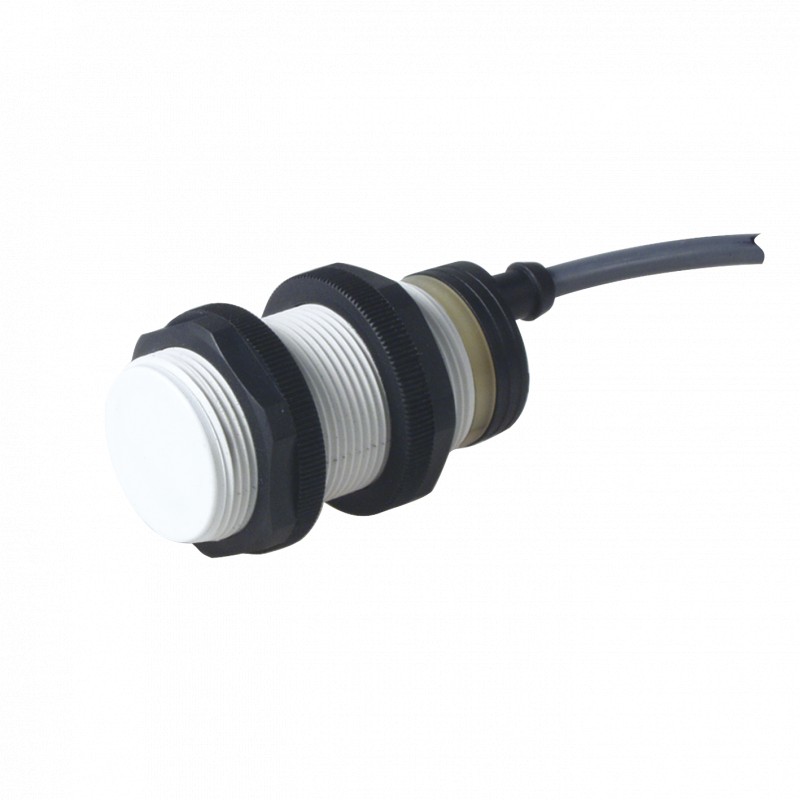

EI3010TBOPL CARLO GAVAZZI Saída da função parâmetros selecionados NA CAIXA DE montagem embutida M30 SCR SAÍD..

Sensores de proximidade Indutivos de Poliéster Termoplástico Tipos de Habitação EI, CA, M18, M30
• Poliéster termoplástico de habitação, cilíndrica
• Diâmetro: M18 e M30
• Distância de detecção: de 5 a 15 mm
• Fonte de alimentação: 20 a 250 VAC
• Saída: SCR, fazer ou quebrar de comutação
• Proteção: Sobretensão
• LED de indicação de saída
• Longa ou curta habitação
• Cabo de 2 m ou plug M12 (duplo encaixe)
Descrição Do Produto
Pedido KeyEI 1808 TBCPL-6
AC proximityswitchescon construída no robusto termo - plástico de poliéster carcaças. Os tamanhos disponíveis são: M18 e M30. Comprimento de habitação é selectablewith30mm threador50mm thread.
DIODO emissor de luz brilhante anel utilizando um LED amarelo claramente dá indicação de status de saída. Grau de proteção IP 67 garante a compatibilidade ambiental.
Tipo
Diâmetro do alojamento (mm) Nominal de funcionamento dist. (mm) tipo de Saída
Material da carcaça
Estilo do corpo
Plug
Seleção do tipo de AC Tipos de Cabo e Plug M12
Habitação Corpo Connec-RatedOrdering não. Nº do pedido diâmetro styletionoperating SCR NOSCR NC
dist. (Sn)
M18 Cabo Curto de 5 mm 1) EI 1805 TBOPS
M18 LongCable 5 mm 1) EI 1805 TBOPL
M18 LongCable 8 mm 2) EI 1808 TBOPL EI 1808 TBCPL
M18 LongPlug 8 mm 2)EI 1808 TBCPL-6
M30 LongCable 10 mm 1)IE 3010 TBOPL
M30 LongCable 15 mm 2)EI 3015 TBOPL
1) Para montagem embutida em metal
2) Para os não-montagem embutida em metal
Especificações
Operacional nominal volts. (Ue) de 24 a 240 VAC
(UB)de 20 a 265 VAC, 50 a 60 Hz
Corrente operacional nominal (Ie)
Contínua de 10 a 500 mA
Curto tempo ≤ 2,5 A, máx. 20 ms
Indicação de saída ONLED, amarelo Certeza operacional dist. (Sa)0 ≤ Sa ≤ 0.81 Sn precisão de Repetição (R) ≤ 5% Histerese (H)
(Diferencial de viagem) de 3% a 20% da distância de detecção
Carga mínima current10 mA
De funcionamento efectivo dist. (S )0,9 x S
≤ S ≤ 1,1 x S
rnrn
FORA do estado atual (Ir)≤ 2 mA
Utilizável operacional dist. (S)0,9 x S ≤ S
≤ 1,1 x S
Queda de tensão (Ud)≤ 8 V no máximo. carga
Temperatura ambiente
rur
ProtectionTransients
Transitória voltageLevel 3, 2,5 kV, acc. para
IEC 60255-5 (500 Ω, 0.5 J) (preparado)
O poder do atraso≤ 100 ms
Frequência de funcionamento
ciclos (f)de 25 Hz
Operacional-25° a +70°C (-13° f a +158°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
Grau de protectionIP 67
(Nema 1, 3, 4, 6, 13)
Material da carcaça
Corpo Cinza poliéster termoplástico
De volta Preto Poliéster termoplástico
As especificações estão sujeitas a alterações sem aviso prévio (30.04.10)1
