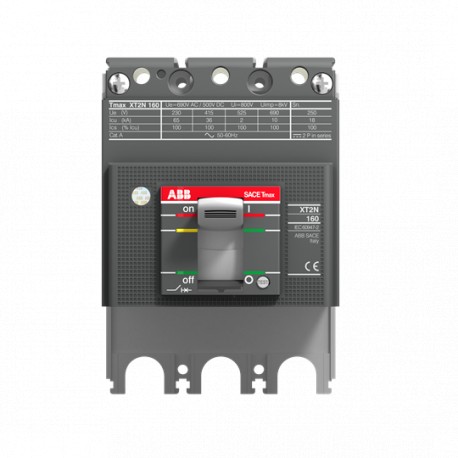

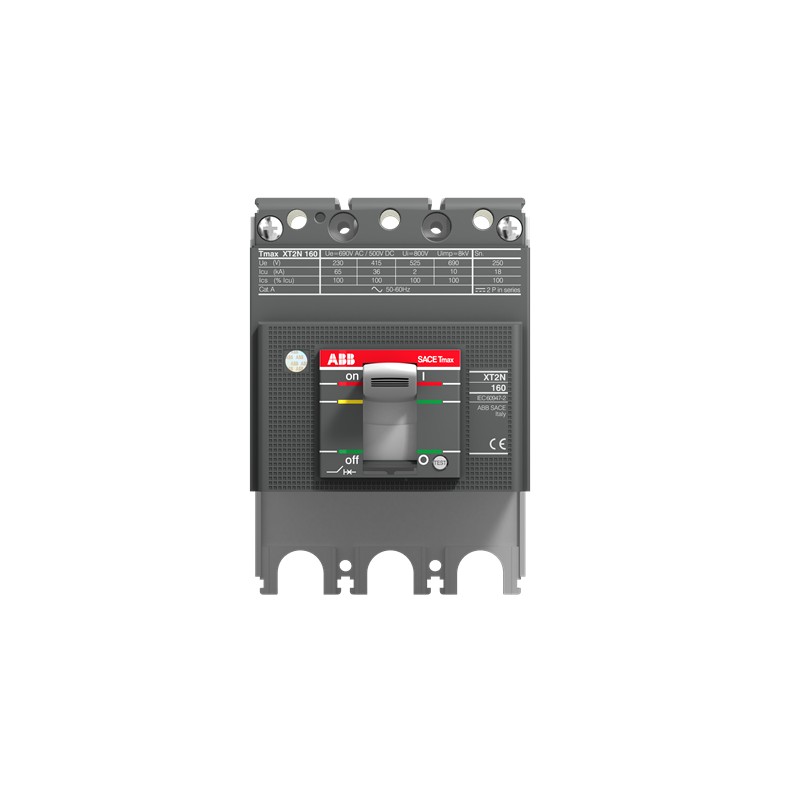

1SDA068163R1 ABB XT2N160 PARTE DE INTERRUPÇÃO 3P F F
1SDA068163R1
ABB
XT2N160 PARTE DE INTERRUPÇÃO 3P F F
XT2N160 3P F F PEÇA DE INTERRUPÇÃO
XT2N 160 BREAKING PART 3p F F
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Disjuntores em caixa moldada ≤ 250 A Xtmax
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2348 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Environmental Product Declaration - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d241d253-0496-4d90-bc57-e99828be50fb Italy (IT) |
| SCIP simplificado | 7a6debf1-7e74-48ca-ae53-c0557499405d Czech Republic (CZ) |
| b3c53774-bfc6-4c82-adae-99fa9ab4d7f0 Germany (DE) | |
| 8612616e-145b-4eeb-af23-7759195d902d Croatia (HR) | |
| 1a99bc96-e6ee-45b6-8ef3-6135ea99ba97 Germany (DE) | |
| ca5afb4d-84fd-4a93-9cab-79094495826c Sweden (SE) | |
| 10386a89-5816-445a-8ee2-8ca4468217e7 Denmark (DK) | |
| 10ca03fc-7d01-4b4d-8ecc-11d5bc97f404 Belgium (BE) | |
| 0913f28c-1833-4e88-8951-5a372f6e8a1a France (FR) | |
| d41e3977-5878-4383-b331-31c60213bd47 Spain (ES) | |
| 2c70259b-3d37-46d6-8028-b257b27d0670 Hungary (HU) | |
| 2aab4d6a-f3be-4990-a7db-65ddf724da38 France (FR) | |
| 1016256a-7299-4453-8c41-a45d3c9940a3 Greece (GR) | |
| 8d6681f8-42d3-4e34-8963-ca45c9089ab7 Belgium (BE) | |
| 99dc7bb5-a5f2-4602-af43-b76d2e918f29 Estonia (EE) | |
| c857cde0-5355-4c9b-a86c-1bb68c46134e Germany (DE) | |
| 5795eae1-2f12-4831-94c6-9b6666274010 Sweden (SE) | |
| 411f342a-d9e5-4e96-b32d-f35ae7d1b483 Poland (PL) | |
| c98e4b24-58bc-41ac-bad7-cc28343e9005 Hungary (HU) | |
| 040459f3-53fa-4317-a714-0b57e52a7ffc Finland (FI) | |
| 297056d8-1960-4db1-9020-bbd2724d5fa6 Norway (NO) | |
| 6e7ca237-46a8-42ba-8f8f-00480091e54d Netherlands (NL) | |
| c5457720-f97c-4337-98a9-18325910a6f9 Portugal (PT) | |
| 2b6d4951-50b6-4ce0-8e8d-e7e824f709d5 Poland (PL) | |
| 3105c2e1-9b89-4966-86f2-b89d0eb988c4 Germany (DE) | |
| 366d819c-fea1-4712-ae91-5357f8aca75a Germany (DE) | |
| e8b63b8f-7960-4c86-95db-d10d946377e0 Bulgaria (BG) | |
| cf6dac9f-1a4d-4c66-b5c8-d8a9c90c37c4 Poland (PL) | |
| Ordering | |
| E-Number (Finland) | 3640558 |
| EAN | 8015644696139 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 90 mm |
| Altura Líquida do Produto | 130 mm |
| Profundidade/Comprimento Líquidos do Produto | 82.5 mm |
| Peso Líquido do Produto | 1.224 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 150 mm |
| Altura da embalagem Nível 1 | 215 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 135 mm |
| Peso bruto da embalagem Nível 1 | 1.288 kg |
| Nível de Embalagem 1 EAN | 8015644696139 |
| Additional Information | |
| Electrical Durability | 120 cycles per hour |
| 8000 cycle | |
| Mechanical Durability | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 3 |
| Opening Time | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Encomenda Múltipla | 1 piece |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Breaking Part |
| Frequência nominal (f) | 50 / 60 Hz |
| Tensão nominal (Ur) | 690 V |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| 500 V DC | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 36 kA | |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poles in Series 36 kA | |
| (500 V DC) 3 Poles in Series 36 kA | |
| Rated Uninterrupted Current (Iu) | 160 A |
| Short-Circuit Performance Level | N |
| Normas | IEC60947-2 |
| Sub-type | XT2 |
| Terminal Connection Type | Front |
| Version | F |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK106713A5901 |
| Certificado GL | 1SDL000163R0093 |
| Certificado LR | 1SDL000163R0100 |
| Instruções e Manuais | 1SDH000721R0001 |
| Classifications | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| UNSPSC | 39120000 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
