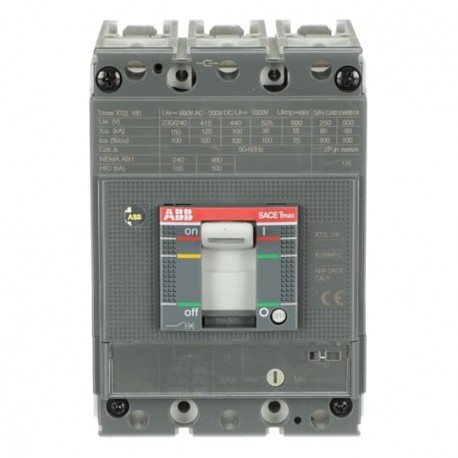

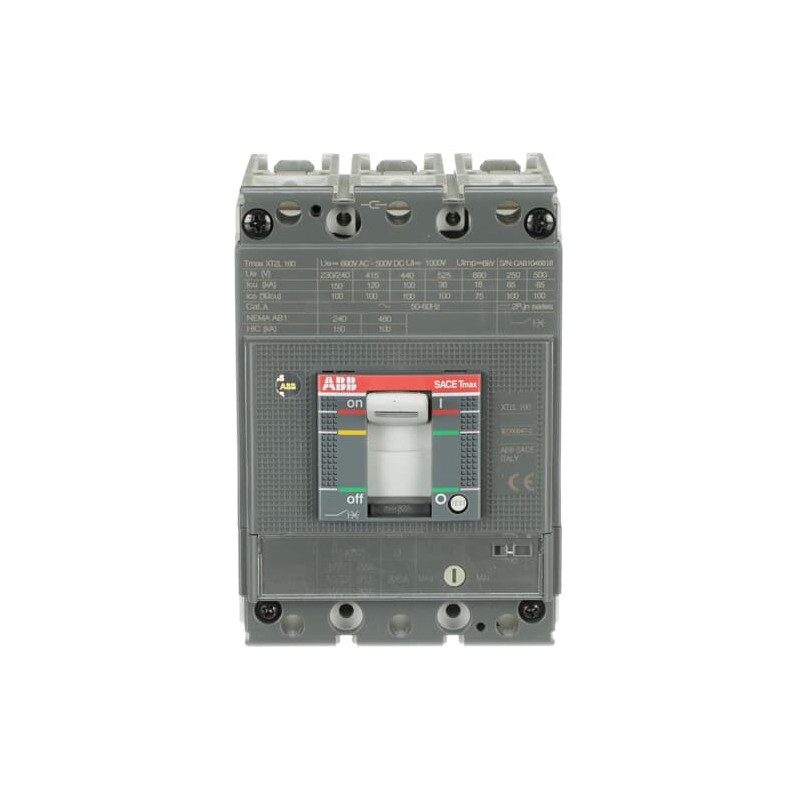

1SDA068166R1 ABB XT2L160 PARTE DE INTERRUPÇÃO 3P F F
1SDA068166R1
ABB
XT2L160 PARTE DE INTERRUPÇÃO 3P F F
XT2L160 3P F F PEÇA DE INTERRUPÇÃO
XT2L 160 BREAKING PART 3p F F
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Disjuntores em caixa moldada ≤ 250 A Xtmax
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2348 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Environmental Product Declaration - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Environmental | |
| Informação ambiental | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informação RoHS | 9AKK108466A1424 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4aa4a6ac-2bca-4b79-b979-7d62053621e2 Italy (IT) |
| SCIP simplificado | cbf80591-e701-4387-a368-b404a12bbd06 Germany (DE) |
| 8c74306d-c811-449c-aefd-8cd9ddd565a4 Sweden (SE) | |
| 300ea2be-195f-4029-8789-1c06c3007363 Poland (PL) | |
| 7a4fc16c-c6b0-45b3-8a2e-fc0e7cd870e4 France (FR) | |
| 42f71712-84e6-418f-bcdb-a32bb763f2bf Sweden (SE) | |
| d903c828-3f8b-4fe1-9b5b-2a40cd91db53 Germany (DE) | |
| 51490423-217c-42f4-b5c5-4402e409c741 Germany (DE) | |
| 323ed06a-7732-44e1-9697-e3a448f0fffd France (FR) | |
| 8a862a8f-8c64-4345-a19d-dc544f5f6f50 Netherlands (NL) | |
| e1ed1b3a-e371-46b1-9ab4-17665cc60b4e Spain (ES) | |
| 689d06c4-11f8-48ae-8aaa-561577cf219d Netherlands (NL) | |
| 1bfa04fa-5f3b-4c50-91a4-96777b9548ae Poland (PL) | |
| 402769a8-31ad-46bb-abca-0beaf370e5f5 Norway (NO) | |
| d08c54fa-0a10-40d8-b5e1-0ea877067405 Finland (FI) | |
| a840ee84-eb4f-4c34-b25c-86bf5e253828 Netherlands (NL) | |
| 3a78f6a9-f73a-4a7f-972b-549c299a01cc Germany (DE) | |
| 9241ee67-d19c-4505-b6a0-debde4f2e1c0 Denmark (DK) | |
| d9f40b16-9706-43ef-8fac-9c89c5c195fd Germany (DE) | |
| e76e6238-9060-4168-85b6-054008a30d26 Croatia (HR) | |
| 74ce010b-5512-46f7-b633-c168e7eec730 Czech Republic (CZ) | |
| 40946ccd-0c0d-4575-b2d4-1c44ce8f3449 Poland (PL) | |
| 012d31ca-e76c-40e9-a2b0-c8ec042528ed Netherlands (NL) | |
| aa628556-7ced-4cd1-bdcf-d0b9a9eb464d Netherlands (NL) | |
| 293a5797-843c-4bfc-9a4c-ac054c42aff0 Estonia (EE) | |
| efceb908-881e-44c4-b808-983d3460853c Greece (GR) | |
| d72c14f9-5ebe-466a-876c-a4b0e6159479 Portugal (PT) | |
| 1e451b17-7520-4f2a-9c91-ba795997a394 Bulgaria (BG) | |
| Ordering | |
| E-Number (Finland) | 3640556 |
| EAN | 8015644020637 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85362090 |
| Dimensions | |
| Largura Líquida do Produto | 90 mm |
| Altura Líquida do Produto | 130 mm |
| Profundidade/Comprimento Líquidos do Produto | 82.5 mm |
| Peso Líquido do Produto | 0.82 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 150 mm |
| Altura da embalagem Nível 1 | 215 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 135 mm |
| Peso bruto da embalagem Nível 1 | 0.92 kg |
| Nível de Embalagem 1 EAN | 8015644020637 |
| Additional Information | |
| Electrical Durability | 120 cycles per hour |
| 8000 cycle | |
| Mechanical Durability | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 3 |
| Opening Time | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Encomenda Múltipla | 1 piece |
| Tipo de produto principal | SACE Tmax XT |
| Nome de Produto | Moulded Case Circuit Breaker |
| Tipo de produto | Breaking Part |
| Frequência nominal (f) | 50 / 60 Hz |
| Tensão nominal (Ur) | 690 V |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | 690 V AC |
| 500 V DC | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 60 kA | |
| (525 V AC) 36 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2 Poles in Series 85 kA | |
| (500 V DC) 3 Poles in Series 85 kA | |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 60 kA | |
| (525 V AC) 36 kA | |
| (690 V AC) 18 kA | |
| (250 V DC) 2 Poles in Series 85 kA | |
| (500 V DC) 3 Poles in Series 85 kA | |
| Rated Uninterrupted Current (Iu) | 160 A |
| Short-Circuit Performance Level | L |
| Normas | IEC60947-2 |
| Sub-type | XT2 |
| Terminal Connection Type | Front |
| Version | F |
| Certificates and Declarations | |
| Ficha de dados, informação técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaração de conformidade -CE | 9AKK106713A5901 |
| Certificado GL | 1SDL000163R0093 |
| Certificado LR | 1SDL000163R0100 |
| Instruções e Manuais | 1SDH000721R0001 |
| Classifications | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de classificação do objeto | Q |
| UNSPSC | 39120000 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| eClass | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intervalo de tensões especificadas (EF003977) | 690 V |
| Proteção integrada de falta à terra (EF007296) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Não |
| Montagem em calha DIN (calha superior) opcional (EF008904) | Não |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Relé de sinalização de gatilho disponível (EF007006) | Não |
| Com passagem de subtensão integrada (EF001390) | Não |
| Número de polos (EF001391) | 3 |
| Posição de conexão do circuito de corrente principal (EF006671) | Lado frontal |
| Tipo de elemento de controlo (EF006976) | Alavanca/alavanca |
| Dispositivo completo com unidade de proteção (EF008906) | Sim |
| Acionamento do motor integrado (EF006697) | Não |
| Acionamento do motor opcional (EF007386) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
