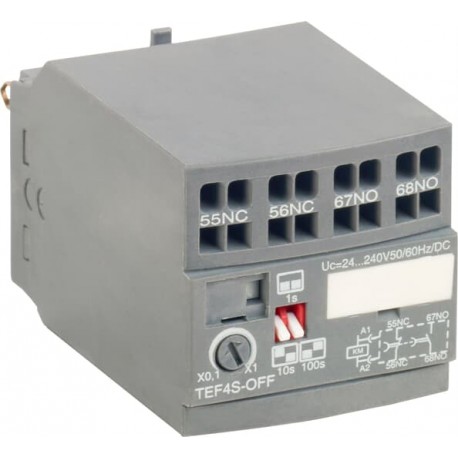

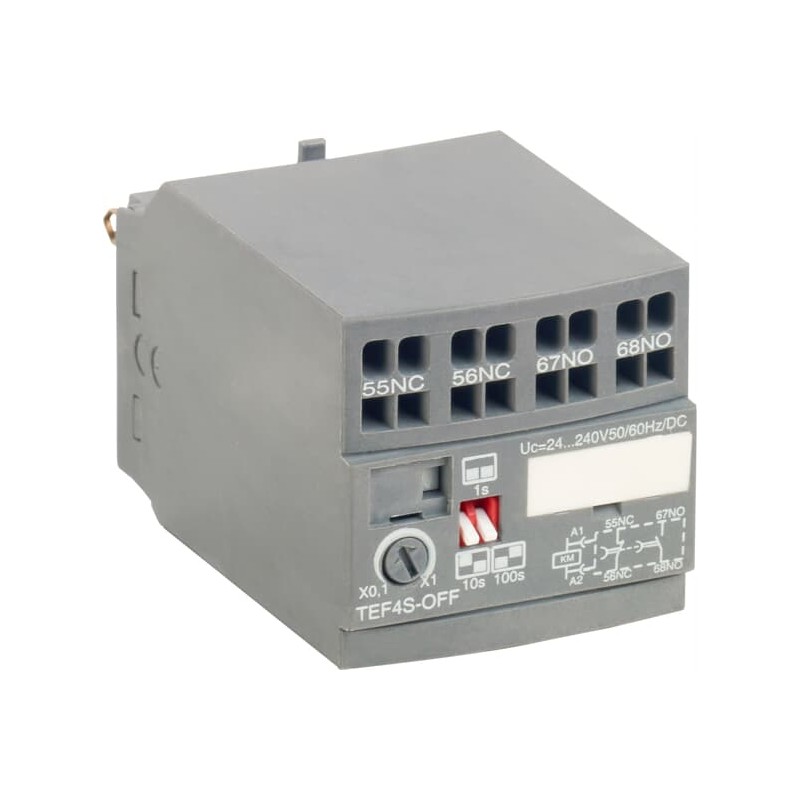

1SBN020115R1000 ABB TEF4S-OFF frontal temporizador eletrônico
1SBN020115R1000
ABB
TEF4S-OFF frontal temporizador eletrônico
TEF4S-OFF TEMPO. MONTAGEM FRONTAL. CONT. AF
TEF4S-OFF Frontal Electronic Timer
Relés > Bloco temporizador
Contatores e relés de sobrecarga > Contatores AF a 38 A
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85389091 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SBC100214C0202 |
| Instruções e Manuais | 1SBC101026M6801 |
| Instruções e Manuais (Parte 2) | 1SAC200017M0002 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Largura Líquida do Produto | 43 mm |
| Profundidade/Comprimento Líquidos do Produto | 67.7 mm |
| Altura Líquida do Produto | 41.3 mm |
| Peso Líquido do Produto | 0.065 kg |
| Technical | |
| Number of Auxiliary Contacts NO | 1 |
| Number of Auxiliary Contacts NC | 1 |
| Número de polos | 2P |
| Normas | IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18 |
| Tensão operacional nominal | Auxiliary Circuit 240 V AC |
| Auxiliary Circuit 24 V DC | |
| Frequência nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Control Circuit 50 / 60 Hz | |
| Conventional Free-air Thermal Current (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 5 A |
| Rated Operational Current AC-15 (Ie) | (24 / 127 V) 3 A |
| (220 / 240 V) 1.5 A | |
| Rated Operational Current DC-13 (Ie) | (24 V) 1 A / 24 W |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 0.1 s 8 A |
| for 1 s 8 A | |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-5-1 400 V |
| acc. to UL/CSA 300 V | |
| Rated Impulse Withstand Voltage (Uimp) | 4 kV |
| Maximum Electrical Switching Frequency | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Maximum Mechanical Switching Frequency | 1800 cycles per hour |
| Power Loss | at 3 A per Pole 0.1 W |
| Grau de proteção | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| Tipo de terminal | Spring Terminals |
| Timer Relay Type | OFF-Delay |
| Adequado para | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| AF80 | |
| AF96 | |
| AFC09 | |
| AFC12 | |
| AFC16 | |
| AFC26 | |
| AFC30 | |
| AFC38 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| NFC22E | |
| NFC31E | |
| NFC40E | |
| Nome de Produto | Electronic Timer |
| Environmental | |
| Temperatura do ar ambiente | Close to Contactor for Storage -40 ... +80 °C |
| Operation -25 ... +70 °C | |
| Climatic Withstand | Category B according to IEC 60947-1 Annex Q |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Resistance to Vibrations | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP simplificado | 04b8d250-44e7-4540-bd6c-819dee7806cd Denmark |
| 0f23a3db-d3e4-49bd-a051-2b0ab014bcfc Portugal | |
| 0f9f067e-4e29-49ba-8831-112238d1ea87 Spain | |
| 13b97ef3-353a-4368-bc86-b235d49817e6 Finland | |
| 362d7314-df4d-4d88-ac95-7a310e0e2977 Sweden | |
| 36f23776-7263-4ac9-81f2-4e4aee812939 Croatia | |
| 41f88840-f6bb-4b15-9a3e-68787b121cbf Germany | |
| 4bdf4562-ba28-470d-a8d6-b4c7190dcf9e Hungary | |
| 5a3e8010-e352-4261-b47e-12a0772cef58 Greece | |
| 7ac01411-d346-4269-8e37-3e4f10bda3d6 Czech Republic | |
| 8edaab99-7a67-4cbf-9065-d5848c890738 Norway | |
| de3069fc-46e3-4ca7-a25f-1e1f5058fba9 Belgium | |
| e4fba945-4204-4737-b83c-1091d6a3db04 Poland | |
| eecc0ccc-512a-4fe2-87bf-7fabc4932ba5 Estonia | |
| f0fc6714-2c4d-42b2-b3dc-8a788223683d Bulgaria | |
| f58fcd97-47c3-4605-9fc0-3ff1a41df2f1 France | |
| fc59c179-1a81-44c8-91c9-dd36b3878454 Netherlands | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| Certificado ABS | ABS_20-2060694-PDA |
| CB Certificate | CB_CN46281 |
| CCC Certificate | CCC_2012010303572179 |
| CQC Certificate | CQC2012010303572179 |
| Declaration of Conformity - CCC | 2020980303000172 |
| Declaração de conformidade -CE | 1SBD250008U1000 |
| Declaration of Conformity - UKCA | 1SBD250039U1000 |
| Certificado UL | UL-US-L252354-192-31702102-2 |
| UL-CA-L252354-392-31702102-2 | |
| UL Listing Card | UL_E252354 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 82 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 56 mm |
| Altura da embalagem Nível 1 | 51 mm |
| Peso bruto da embalagem Nível 1 | 0.065 kg |
| Nível de Embalagem 1 EAN | 3471523130661 |
| Unidades de embalagem Nível 2 | box 80 piece |
| Largura da embalagem Nível 2 | 254 mm |
| Profundidade/Comprimento da embalagem Nível 2 | 319 mm |
| Altura da embalagem Nível 2 | 200 mm |
| Peso bruto da embalagem Nível 2 | 5.2 kg |
| External Classifications and Standards | |
| Código de classificação do objeto | K |
| ETIM 7 | EC002060 - Timer block |
| ETIM 8 | EC002060 - Timer block |
| ETIM 9 | EC002060 - Timer block |
| eClass | V11.0 : 27371308 |
| UNSPSC | 39121500 |
| E-Number (Finland) | 3708074 |
| Característica | Valor |
|---|---|
| Função de comutação (EF000189) | Temporizado |
| Acerto de hora (EF005922) | 0.1 s |
| Número de contatos como contato normalmente aberto (EF008256) | 1 |
| Número de contatos como contato normalmente fechado (EF008255) | 1 |
| Número de contatos como inversores (EF008257) | 0 |
| Princípio de operação (EF004139) | Eletrónico |
