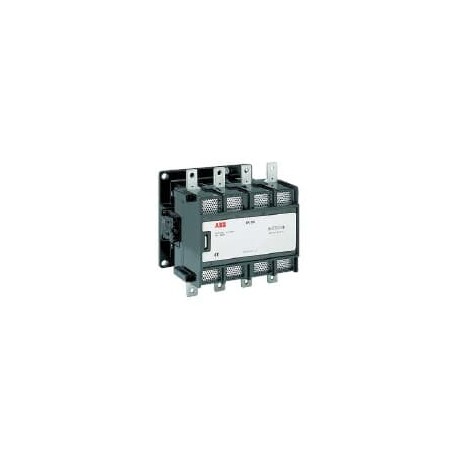

SK827041-WE ABB EK550-40-21 4P BOB CONTATOR. 77-143Vdc.c
SK827041-WE
ABB
EK550-40-21 4P BOB CONTATOR. 77-143Vdc.c
EK550-40-21 77-143V DC Contactor
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
Contatores e relés de sobrecarga
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SBC100214C0202 |
| Instruções e Manuais | 5309660-30 |
| Dimensions | |
| Largura Líquida do Produto | 296 mm |
| Profundidade/Comprimento Líquidos do Produto | 225.5 mm |
| Altura Líquida do Produto | 272 mm |
| Peso Líquido do Produto | 15.5 kg |
| Technical | |
| Number of Main Contacts NO | 4 |
| Number of Main Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 2 |
| Number of Auxiliary Contacts NC | 1 |
| Número de polos | 4P |
| Tensão operacional nominal | Main Circuit 1000 V |
| Conventional Free-air Thermal Current (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 800 A |
| Rated Operational Current AC-1 (Ie) | (1000 V) 40 °C 800 A |
| (1000 V) 60 °C 650 A | |
| (1000 V) 70 °C 575 A | |
| (690 V) 40 °C 800 A | |
| (690 V) 55 °C 650 A | |
| (690 V) 60 °C 650 A | |
| (690 V) 70 °C 575 A | |
| Rated Operational Current AC-3 (Ie) | (440 V) 55 °C 550 A |
| (500 V) 55 °C 550 A | |
| (690 V) 55 °C 550 A | |
| (1000 V) 55 °C 175 A | |
| (380 / 400 V) 55 °C 550 A | |
| (220 / 230 / 240 V) 55 °C 550 A | |
| Rated Operational Power AC-3 (Pe) | (415 V) 315 kW |
| (440 V) 315 kW | |
| (500 V) 400 kW | |
| (690 V) 500 kW | |
| (1000 V) 35 kW | |
| (380 / 400 V) 280 kW | |
| (220 / 230 / 240 V) 160 kW | |
| Rated Breaking Capacity AC-3 | 8 x Ie AC-3 |
| Rated Making Capacity AC-3 | 10 x Ie AC-3 |
| Dispositivos com proteção de curto-circuito | gG Type Fuses 1.5 ... 1.8 In A |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V |
| acc. to UL/CSA 600 V | |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Maximum Electrical Switching Frequency | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 120 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Mechanical Durability | 5 million |
| Maximum Mechanical Switching Frequency | 3600 cycles per hour |
| Coil Operating Limits | (acc. to IEC 60947-4-1) Uc (at θ ≤ 70 °C) |
| Rated Control Circuit Voltage (Uc) | DC Operation 77 ... 143 V |
| Coil Consumption | Holding at Max. Rated Control Circuit Voltage 50 Hz 125 V·A |
| Holding at Max. Rated Control Circuit Voltage 60 Hz 140 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 50 Hz 3500 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 60 Hz 4000 V·A | |
| Power Loss | at Rated Operating Conditions per Pole 60 W |
| Operate Time | Between Coil De-energization and NC Contact Closing 10 ... 20 ms |
| Between Coil De-energization and NO Contact Opening 13 ... 23 ms | |
| Between Coil Energization and NC Contact Opening 25 ... 55 ms | |
| Between Coil Energization and NO Contact Closing 30 ... 60 ms | |
| Grau de proteção | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| Connecting Terminals (delivered in open position) Main Poles | Flat type c/w screws and bolts |
| Tipo de terminal | Main Circuit: Bars |
| Nome de Produto | Block Contactor |
| Technical UL/CSA | |
| General Use Rating UL/CSA | (600 V AC) 540 A |
| Environmental | |
| Temperatura do ar ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -50 ... 70 °C | |
| Altitude de operação máxima permissível | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| CQC Certificate | CQC2003010304094982 |
| Declaration of Conformity - CCC | 2020980304001264 |
| Declaração de conformidade -CE | 2CMT2015-005442 |
| Certificado UL | 20161201-E36588 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 317 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 317 mm |
| Altura da embalagem Nível 1 | 373 mm |
| Peso bruto da embalagem Nível 1 | 17.2 kg |
| Nível de Embalagem 1 EAN | 7320500382578 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de Categoria Granular IDEA (IGCC) | 4755 >> Contactors |
| Característica | Valor |
|---|---|
| Tensão de alimentação de corrente nominal DC (EF003980) | 143 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 800 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 550 A |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 280 kW |
| Versão modular (EF001126) | Não |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 2 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 1 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão em calha |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 4 |
