> ABB>Industrial>S200M-UC>S202M-C63UC 2CDS272061R0634 ABB Disjuntor S200MUC, 2P, C, 63A
Produto anterior Próximo produto

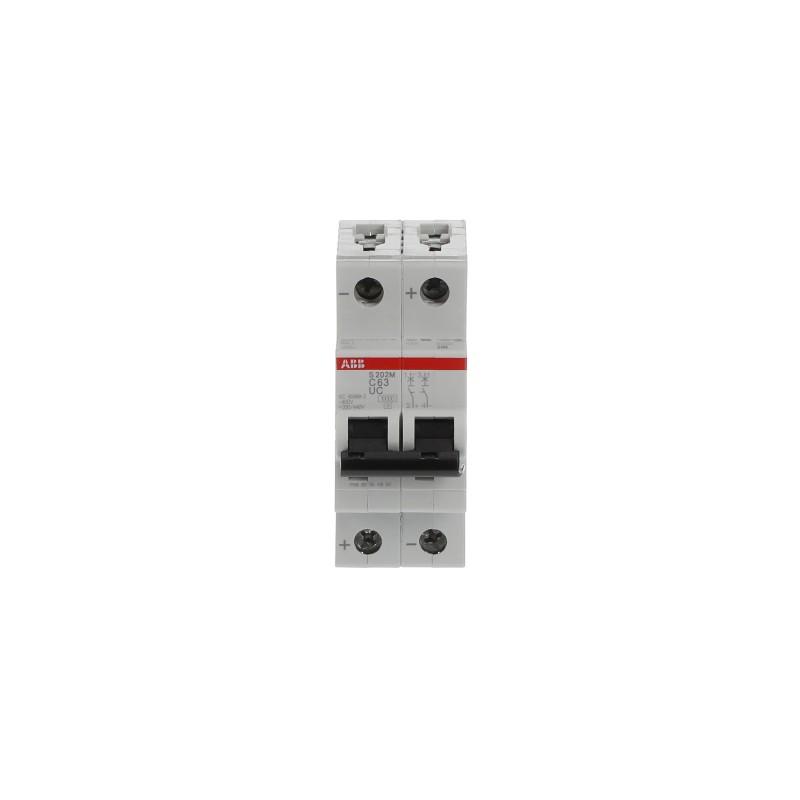

S202M-C63UC 2CDS272061R0634 ABB Disjuntor S200MUC, 2P, C, 63A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S202M-C63UC 2CDS272061R0634 ABB Disjuntor S200MUC, 2P, C, 63A

S202M-C63UC

2CDS272061R0634

ABB

Disjuntor S200MUC, 2P, C, 63A

Disjuntor Miniatura - S200MUC - 2P - 63 A - C - (AR) 10 kA

Mais detalhes


Industrial > S200M-UC

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


O disjuntor miniatura S 200 M UC estende-se o estabelecido
A ABB Sistema de pro M compacto® a gama de produtos com uma MCB para a DC e AC aplicações. O S 200 M UC impressiona com a sua faixa de desempenho e em conformidade grande quantidade de aprovações. Sua alta inerente capacidade de interrupção de curto-circuito em toda a
toda a linha de modelo flexível de CA e CC de aplicação e de sua aprovação e respeito em conformidade com todos os principais locais e internacionais, as normas tornam verdadeiramente único.

Todos atual Sistema de pro M compacto® acessórios podem ser combinados facilmente com o novo modelo da linha. Se armazenagem ou projeto de engenharia, planejamento, instalação ou manutenção de seu equipamento, o S 200 M UC é uma simples e flexível solução.
+
–

Acessórios

Mostrar acessório imagens
Imagens Do Produto

Elastislide Carrossel Visualizador De Miniaturas
  • S202M-C63UC - image 0
AnteriorPróximo
Final Elastislide Carrossel Visualizador De Miniaturas
rg-polegares
rg-galeria/ Imagens Do Produto
Identificador deQtyUnidade De MedidaTipoDescrição
2CCA880100R0001
UmpeçaCMS-100PSCMS-100PS Sensor
2CCA880101R0001
UmpeçaCMS-101PSCMS-101PS Sensor
2CCA880102R0001
UmpeçaCMS-102PSCMS-102PS Sensor
2CDS200909R0001
UmpeçaS2C-A1S2C-A1 - Desarme
2CDS200909R0002
UmpeçaS2C-A2S2C-A2 - Desarme
2CDS200912R0001
UmpeçaS2C-H6RS2C-H6R - Contato Auxiliar
2CDS200918R0001
UmpeçaS2C-NTS2C-NT - Mão Operado Neutro
2CDS200922R0001
UmpeçaS2C-S/H6RS2C-S/H6R - Sinal / Contato Auxiliar
2CDS200936R0001
UmpeçaS2C-H11LS2C-H11L - Contato Auxiliar
2CDS200936R0002
UmpeçaS2C-H20LS2C-H20L - Contato Auxiliar
2CDS200936R0003
UmpeçaS2C-H02LS2C-H02L - Contato Auxiliar
2CDS200946R0001
UmpeçaS2C-H6-11RS2C-H6-11R - Contato Auxiliar
2CDS200946R0002
UmpeçaS2C-H6-20RS2C-H6-20R - Contato Auxiliar
2CDS200946R0003
UmpeçaS2C-H6-02RS2C-H6-02R - Contato Auxiliar
2CDS200970R0001
UmpeçaS2C-H01S2C-H01 - Contato Auxiliar
2CDS200970R0002
UmpeçaS2C-H10S2C-H10 - Contato Auxiliar
2CSS200911R0001
UmpeçaS2C-UA 12 DCS2C-UA 12 DC - Subtensão
2CSS200911R0002
UmpeçaS2C-UA 24 CAS2C-UA 24 AC - Subtensão
2CSS200911R0003
UmpeçaS2C-UA 48 ACS2C-UA 48 AC - Subtensão
2CSS200911R0004
UmpeçaS2C-UA 110 VCAS2C-UA 110 AC - Subtensão
2CSS200911R0005
UmpeçaS2C-UA 230 VCAS2C-UA 230 AC - Subtensão
2CSS200911R0006
UmpeçaS2C-UA 400 ACS2C-UA 400 AC - Subtensão
2CSS200911R0007
UmpeçaS2C-UA 24 DCS2C-UA 24 DC - Subtensão
2CSS200911R0008
UmpeçaS2C-UA 48 DCS2C-UA 48 DC - Subtensão
2CSS200911R0009
UmpeçaS2C-UA 110 DCS2C-UA 110 DC - Subtensão
2CSS200911R0010
UmpeçaS2C-UA 230 DCS2C-UA 230 DC - Subtensão
2CSS200998R0001
UmpeçaS2C-BPS2C-BP - Mecânica de disparo do dispositivo
2CSS200999R0001
UmpeçaS2C-ESTS2C-EST - Plug-in de base de
2CSS201997R0013
UmpeçaS2C-CM1S2C-CM1 - Motor dispositivo de operação
2CSS203997R0013
UmpeçaS2C-CM2/3S2C-CM2/3 - Motor dispositivo de operação
2CSS204997R0013
UmpeçaS2C-CM4S2C-CM4 - Motor dispositivo de operação
GHS2001901R0003
UmpeçaS2C-DHS2C-DH - Mecânica Acessórios

Pedido

  • Quantidade De Ordem Mínima:
    1 peça
  • Pauta Aduaneira Número:
    Oitenta e cinco milhões, trezentos e sessenta e dois mil dez

Popular Downloads

  • Folha De Dados, Informações Técnicas:
    2CDC002142D0207
  • Instruções e Manuais:
    2CDC002142D0207

Dimensões

  • Líquido Do Produto Largura:
    Trinta e cincomm
  • Produto Líquido De Profundidade / Comprimento:
    Sessenta e novemm
  • Líquido Do Produto Altura:
    Oitenta e oitomm
  • Peso Líquido Do Produto:
    0.25kg

Técnico

  • Normas:
    IEC/EN 60898-2
    IEC/EN 60947-2
  • Número de Pólos:
    Dois
  • Tropeçar Característica:
    C
  • Corrente Nominal (Eun):
    63 A
  • Tensão Nominal De Operação:
    acc. IEC 60898-1 400 V CA
    acc. IEC 60898-1 440 V DC
    acc. IEC 60898-2 400 V CA
    acc. IEC 60898-2 440 V DC
    acc. a norma IEC 60947-2 440 V CA
    acc. a norma IEC 60947-2 440 V DC
  • A Perda De Energia:
    11.18 W
    nas Condições Nominais de Funcionamento por Pólo 5.59 W
  • Tensão De Isolamento Nominal (Ueu):
    acc. a norma IEC/EN 60664-1 484 V
  • Tensão Operacional:
    Máximo (Incl. Tolerância) 440 V CA
    Máximo (Incl. Tolerância) 500 V DC
    Máximo de 440 V CA
    Máximo de 500 V DC
    Mínimo de 12 V AC
    Mínimo de 12 V DC
  • Frequência nominal (f):
    DC
    50 Hz
    60 Hz
  • Nominal, Capacidade De Curto-Circuito (Eucn):
    (253 V AC) 10 kA
    (400 V AC) 10 kA
    (440 V DC) 10 kA
  • Classificação Final De Curto-Circuito Capacidade De Ruptura (Eucu):
    (220 V DC) 25 kA
    (440 V AC) 6 kA
    (440 V DC) 10 kA
  • Avaliado Serviço De Interrupção De Curto-Circuito Capacidade (Eucs):
    (220 V DC) 20 kA
  • Limitação De Energia Classe:
    Três
  • Categoria De Sobretensão:
    III
  • Grau De Poluição:
    Dois
  • Nominal De Impulso Atmosférico Tensão (Uimp):
    4 kV
    (6.2 kV @ do nível do mar)
    (5,0 kV @ 2000 m)
  • Dielétrica Tensão De Teste:
    50 / 60 Hz, 1 min: 2 kV
  • Material Da Carcaça:
    Isolamento do Grupo I, RAL 7035
  • Tipo De Atuador:
    Isolamento do grupo II, preto, selado,
  • Contato De Indicação De Posição:
    Vermelho / Verde OFF
  • Grau de Proteção:
    IP20
  • Observações:
    IP40 em caixa com tampa; observe a polaridade do dispositivo
  • Resistência Elétrica:
    10000 AC ciclo
  • Resistência Mecânica (Nendu):
    20000 ciclo
  • Tipo De Terminal:
    Terminais De Parafuso
  • Parafuso Do Terminal Digite:
    A prova de falhas Bi-direcional do Cilindro de elevação Terminal
  • Conectando-Se A Capacidade De:
    Barramento 10 / 10 mm2
    Flexível, com Virola de 0,75 a 25 mm2
    Flexível 0,75 a 25 mm2
    Rígida 0,75 a 35 mm2
    Encalhado 0,75 a 35 mm2
  • Torque De Aperto:
    2.8 N·m
  • Recomendado Chave De Fenda:
    Pozidriv 2
  • Montagem em Trilho DIN:
    TH35-7.5 (35 x 7,5 mm Montagem em Trilho) acc. a norma IEC 60715
    TH35-15 (35 x 15 mm Montagem em Trilho) acc. a norma IEC 60715
  • Posição De Montagem:
    Qualquer

Ambiental

  • Ambiente Temperatura Do Ar:
    Operação De -25 ... +55 °C
    Armazenamento -40 ... +70 °C
  • Resistência a Choque acc. IEC 60068-2-27:
    25g / 2 choques / ms 13
  • Resistência a Vibrações a acc. IEC 60068-2-6:
    5g, 20 ciclos de 5 ... 150 ... 5 Hz com carga de 0,8 Em
  • Condições Ambientais:
    28 ciclos
    com 55 °C / 90-96 %
    e 25 °C / 95-100 %

Técnico UL/CSA

  • Tensão de operação máxima UL/CSA:
    480Y/277 VCA
    500 V DC
  • Conectando-se a Capacidade de UL/CSA:
    Barramento de 14-8 AWG
    Condutor AWG 14-4
  • Torque de aperto UL/CSA:
    25 in·lb
  • Taxa de interrupção de acc. para UL1077:
    (220 V AC) 10 kA
    (277 V AC) 6 kA
    (440 V DC) 10 kA
    (480Y / 277 VCA) 10 kA
    (500 V DC) 10 kA

Certificados e Declarações (Número do Documento)

  • Declaração de Conformidade CE:
    2CDK400583D2702
  • Informações Ambientais:
    2CDK400030D201
  • Instruções e Manuais:
    2CDC002142D0207

Informação Do Recipiente

  • Pacote De Nível 1 Unidades:
    5 peças
  • Pacote De Nível 1 De Largura:
    92 mm
  • Pacote De Nível 1 Profundidade / Comprimento:
    58 mm
  • Pacote De Nível 1, Altura:
    80 mm
  • Pacote De Nível 1 Peso Bruto:
    1.3 kg
  • Pacote de Nível 1 EAN:
    Quatro trilhões de treze mil seiscentos e quatorze milhões, quatrocentos e vinte quatro mil cento e noventa e nove
  • Pacote De Nível 2 Unidades:
    60 peça
  • Pacote De Nível 2, Largura:
    275 mm
  • Pacote De Nível 2 Profundidade / Comprimento:
    395 mm
  • Pacote De Nível 2 Altura:
    210 mm
  • Pacote De Nível 2 Peso Bruto:
    16 kg
  • Pacote de Nível 2 EAN:
    Quatro trilhões de treze mil seiscentos e quatorze milhões e quatrocentos quarenta e quatro mil quinhentos quarenta e oito

Classificações

  • Objeto Código De Classificação:
    F
  • ETIM 4:
    EC000042 - disjuntor Miniatura (MCB)
  • ETIM 5:
    EC000042 - disjuntor Miniatura (MCB)
  • ETIM 6:
    EC000042 - disjuntor Miniatura (MCB)
  • ETIM 7:
    EC000042 - disjuntor Miniatura (MCB)
  • eClass:
    7.0 27141901
  • UNSPSC:
    Trinta e nove milhões cento e vinte e um mil seiscentos e quatorze

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
