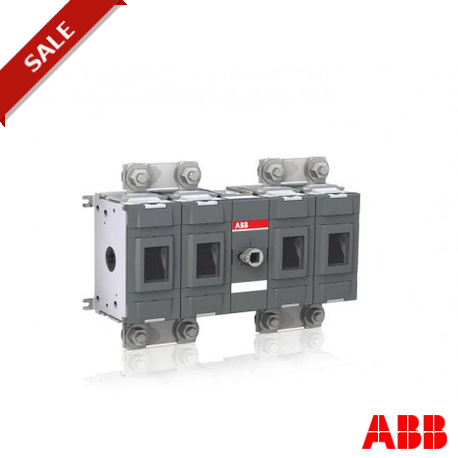

ABB OTDC800EPP22 1SCA137210R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

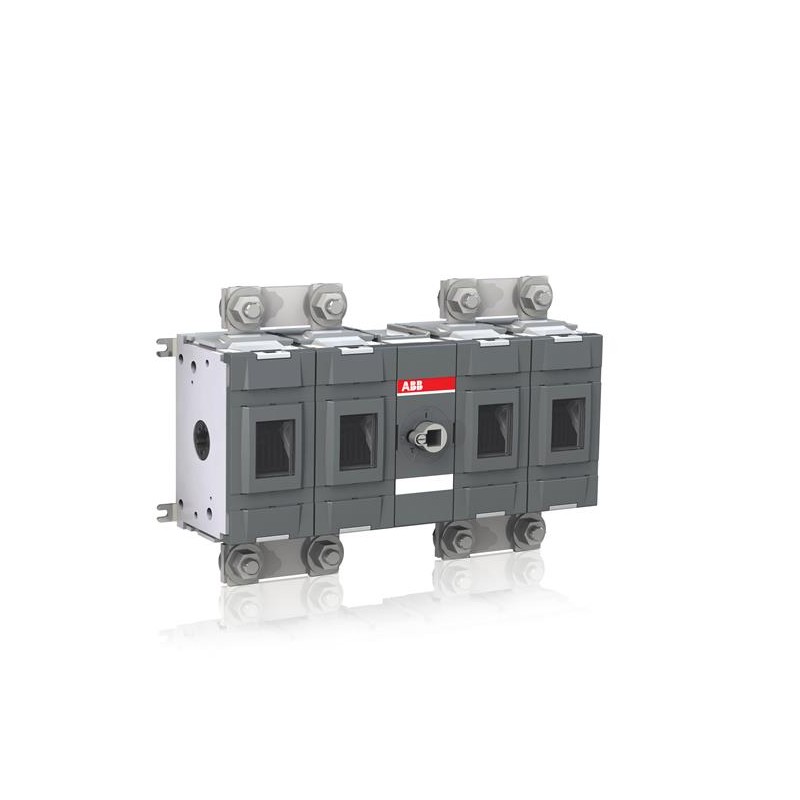

OTDC800EPP22 1SCA137210R1001 ABB OTDC800EPP22 DC Interruptor-seccionador

Referência: OTDC800EPP22

Código: 1SCA137210R1001

Fabricante: ABB

Descrição:

OTDC800EPP22 DC Interruptor-seccionador
Chave seccionadora OTDC800EPP22 DC

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

OTDC800EPP22 DC Interruptor-seccionador, Terminal de parafuso kit incluído, Identificador de eixo e precisam ser solicitados separadamente, Base de montagem, IEC 1000 VDC 800 A

Pedido

  • Quantidade De Ordem Mínima:
    1 peça
  • Pauta Aduaneira Número:
    Oitenta e cinco milhões, trezentos e sessenta e cinco mil e oitenta

Popular Downloads

  • Folha De Dados, Informações Técnicas:
    1SCC301021C0201

Dimensões

  • Líquido Do Produto Largura:
    Trezentos e trinta e cincomm
  • Líquido Do Produto Altura:
    Duzentas e vinte e setemm
  • Líquido Do Produto Profundidade:
    Uma centena de cincomm
  • Peso Líquido Do Produto:
    7.3kg

Técnico

  • Corrente Operacional nominal DC-21B (eue):
    (1000 V) 800 A
  • Corrente Térmica Convencional (Euo):
    Totalmente Fechado 800 A
  • Nominal De Impulso Atmosférico Tensão (Uimp):
    12 kV
  • Tensão De Isolamento Nominal (Ueu):
    1500 V
  • Tensão Nominal De Operação:
    1000 V
  • Nominal de Curta duração admissível Corrente (Icw):
    1 s 10 kiloampere rms
  • Grau De Poluição:
    Três
  • Tipo De Identificador:
    Identificador de eixo e não incluídos
  • Parâmetros Do Mecanismo De Operação:
    Mecanismo de Entre os Pólos
    22 (Entre os Pólos)
  • A posição dos Terminais de Linha:
    Superior Em Baixo
  • Modo De Funcionamento:
    Frente operado
  • Normas:
    IEC
  • Funções Especiais:
    Nenhum
  • Tipo De Montagem:
    Base de montagem
  • Número de Circuitos:
    Um
  • Número de Pólos:
    Dois
  • Tipo De Terminal:
    Lug terminais

Certificados e Declarações (Número do Documento)

  • Declaração de Conformidade CE:
    1SCC301009K0201
  • Instruções e Manuais:
    1SCC301085M0203

Informação Do Recipiente

  • Pacote De Nível 1 De Largura:
    263 mm
  • Pacote De Nível 1 Comprimento:
    432 mm
  • Pacote De Nível 1, Altura:
    143 mm
  • Pacote De Nível 1 Peso Bruto:
    7,8 kg
  • Pacote de Nível 1 EAN:
    Seis trilhões, quatrocentos e dezessete mil milhões de dezenove milhões, seiscentos e cinquenta e seis mil novecentos e noventa e um

Classificações

  • ETIM 5:
    EC000216 Interruptor - seccionador
  • ETIM 6:
    EC000216 Interruptor - seccionador
