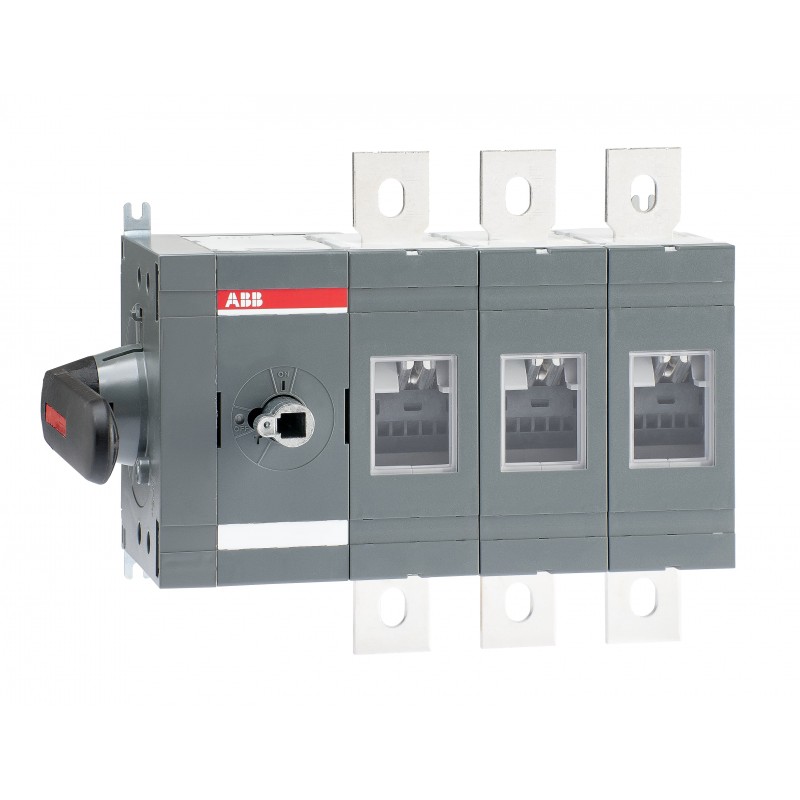

1SCA022860R2750 ABB Int. Secao. comando lateral OT800ES03K Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022860R2750 ABB Int. Secao. comando lateral OT800ES03K

1SCA022860R2750

ABB

Int. Secao. comando lateral OT800ES03K

Int. Seção. Controle lateral OT800ES03K

OT800ES03K SWITCH-DISCONNECTOR

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $875.02
Preço unitário: $875.02
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
End of Life Instructions1SCC301119M0201
Informação ambiental1SCC301232D0201
Environmental Product Declaration - EPD1SCC301284D0201
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparency
Environmental Product Declaration - EPD1SCC301284D0201
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland (FI)
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301071M0205
Mechanical Drawings1SCC301676F0001
1SCC301675F0001
OT800ES03K.igs
Environmental Product Declaration - EPD1SCC301284D0201
End of Life Instructions1SCC301119M0201
Dimensions
Largura Líquida do Produto341 mm
Altura Líquida do Produto250 mm
Profundidade/Comprimento Líquidos do Produto130 mm
Peso Líquido do Produto7.1 kg
Technical
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 250 kW
(400 ... 415 V) 450 kW
(500 V) 560 kW
(690 V) 800 kW
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 800 A
Conventional Thermal Current (Ithe)Fully Enclosed 800 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 80 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 20 kA
Rated Conditional Short-Circuit Current (Inc)(800 A fuse, 500 V) 100 kA
(800 A fuse, 690 V) 80 kA
Power Lossat Rated Operating Conditions per Pole 40 W
Pollution Degree3
Handle ColorBlack
Handle TypeDirect mounted pistol type handle
Switches Operating MechanismMechanism at the End of the Switch
03 (Left Side)
Distance Between PhasesStandard
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Modo de funcionamentoSide operated
NormasIEC 60947-3
Funções especiaisNo
Tipo de apoioBase mounting
Número de polos3
Grau de proteçãoFront IP00
Tipo de terminalLug terminals
Binário de apertoacc. IEC 60947-1 50 … 75 N·m
Mechanical Durability10000
Lock TypeYes
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 50 … 75 N·m
Environmental
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informação ambiental1SCC301232D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificates and Declarations
A2L Certificate – IEC1SCC301337D0201
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC301140D2704
DNV GL Certificate1SCC301184D0203
REACH Declaration1SCC011021D0201
Certificado ULNo certification needed
VDE CertificateNo certification needed
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1270 mm
Profundidade/Comprimento da embalagem Nível 1420 mm
Altura da embalagem Nível 1220 mm
Peso bruto da embalagem Nível 17.8 kg
Nível de Embalagem 1 EAN6417019308982
Classifications
Código de classificação do objetoQ
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660848
