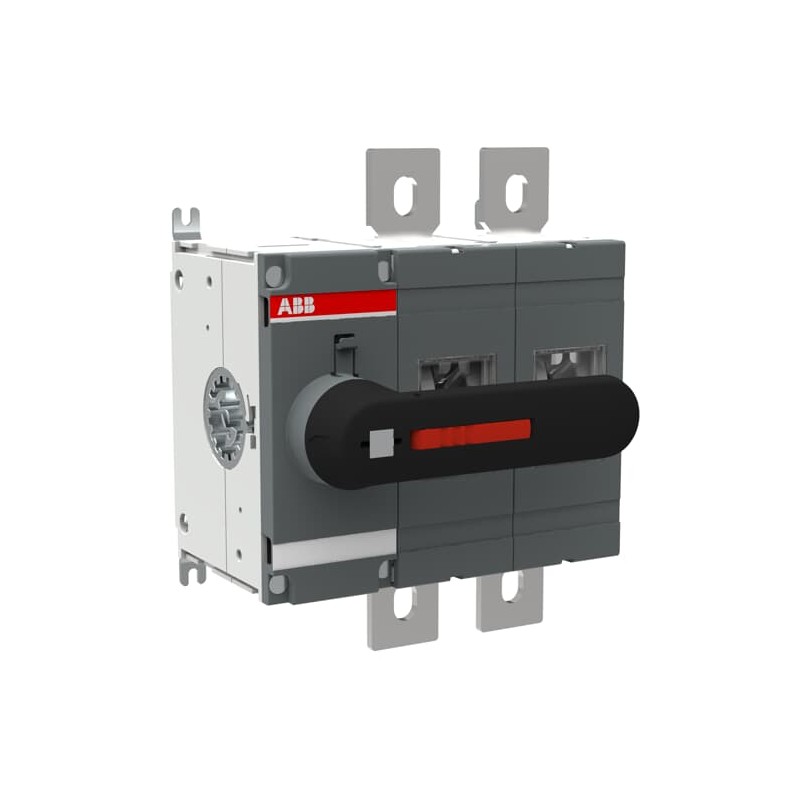

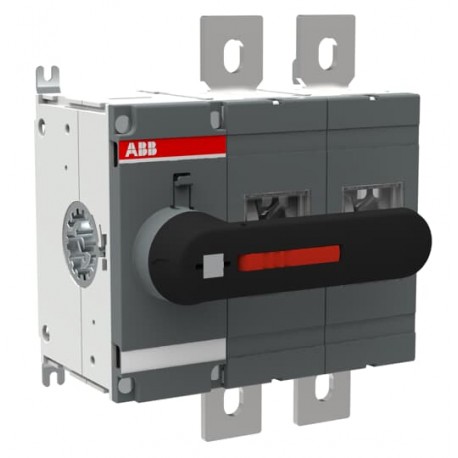

1SCA105586R1001 ABB Interruptor suporte OT630E02K
1SCA105586R1001
ABB
Interruptor suporte OT630E02K
OT630E02K interruptor de desconexão
OT630E02K SWITCH-DISCONNECTOR
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 1SCC301119M0201 |
| Informação ambiental | 1SCC301232D0201 |
| Environmental Product Declaration - EPD | 1SCC301284D0201 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Eco Transparency | |
| Environmental Product Declaration - EPD | 1SCC301284D0201 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland (FI) |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC301020C0201 |
| Instruções e Manuais | 1SCC301042M0211 |
| Environmental Product Declaration - EPD | 1SCC301284D0201 |
| End of Life Instructions | 1SCC301119M0201 |
| Dimensions | |
| Largura Líquida do Produto | 201 mm |
| Altura Líquida do Produto | 250 mm |
| Profundidade/Comprimento Líquidos do Produto | 157 mm |
| Peso Líquido do Produto | 4.8 kg |
| Technical | |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| (1000 V) 630 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 630 A |
| (500 V) 630 A | |
| (690 V) 630 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 200 kW |
| (400 ... 415 V) 355 kW | |
| (500 V) 400 kW | |
| (690 V) 630 kW | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 630 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 630 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (690 V) 80 kA |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 20 kA |
| Power Loss | at Rated Operating Conditions per Pole 25 W |
| Pollution Degree | 3 |
| Handle Color | Black |
| Handle Type | Direct mounted pistol type handle |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| 02 (Left Side) | |
| Distance Between Phases | Standard |
| Position of Line Terminals | Top In - Bottom Out |
| Bottom In - Top Out | |
| Modo de funcionamento | Front operated |
| Normas | IEC 60947-3 |
| Funções especiais | No |
| Tipo de apoio | Base mounting |
| Número de polos | 2 |
| Grau de proteção | Front IP00 |
| Tipo de terminal | Lug terminals |
| Binário de aperto | acc. IEC 60947-1 50 … 75 N·m |
| Mechanical Durability | 10000 |
| Lock Type | Yes |
| Technical UL/CSA | |
| Binário de aperto | acc. IEC 60947-1 50 … 75 N·m |
| Environmental | |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Informação ambiental | 1SCC301232D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC301337D0201 |
| Declaração de conformidade -CE | 1SCC301140D2704 |
| DNV GL Certificate | 1SCC301184D0203 |
| REACH Declaration | 1SCC011021D0201 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 365 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 360 mm |
| Altura da embalagem Nível 1 | 175 mm |
| Peso bruto da embalagem Nível 1 | 5.9 kg |
| Nível de Embalagem 1 EAN | 6417019395425 |
| Classifications | |
| Código de classificação do objeto | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 630 A |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 630 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 630 A |
| Corrente nominal suportável lcw atual (EF007050) | 20 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 355 kW |
| Potência de comutação a 400 V (EF009166) | 355 kW |
| Número de polos (EF001391) | 2 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Não |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Grau de proteção (IP), frente (EF003118) | IP00 |
| Grau de proteção (NEMA) (EF011959) | Outro |
