ABBInterruptores manuais1SCA104935R1001 ABB Interruptor suporte OT40F4N1

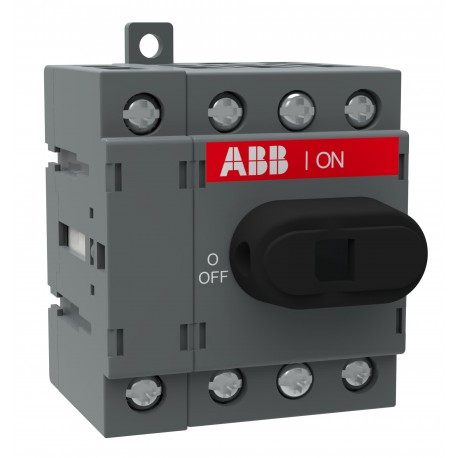

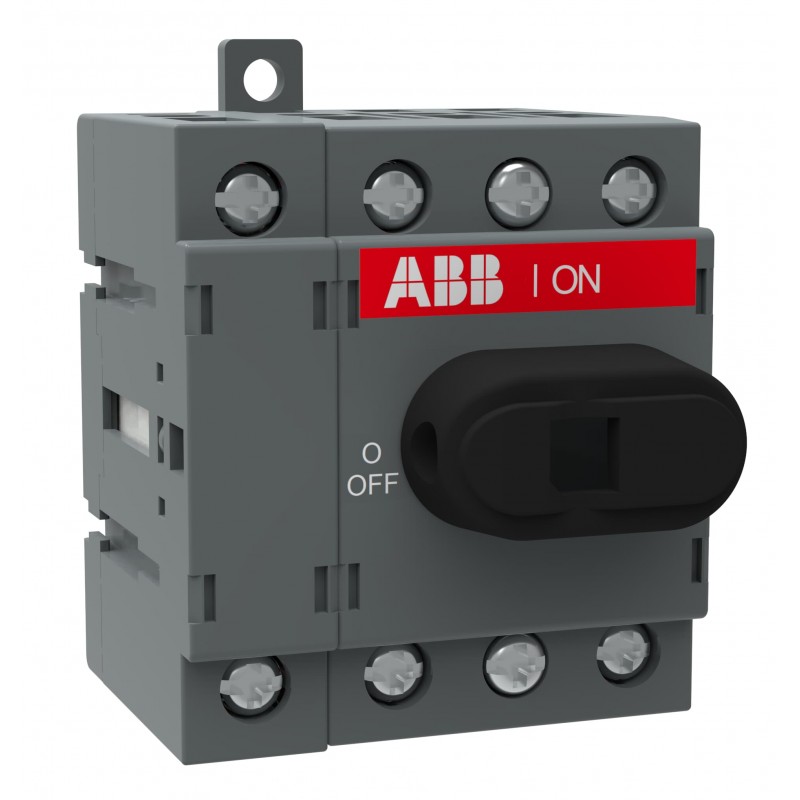

ABB 1SCA104935R1001 1SCA104935R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA104935R1001 ABB Interruptor suporte OT40F4N1

Referência: 1SCA104935R1001

Fabricante: ABB

Descrição:

Interruptor suporte OT40F4N1
OT40F4N1 interruptor de desconexão
OT40F4N1 SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 46,23 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
Informação ambiental1SCC301262D0201
Environmental Product Declaration - EPD1SCC301278D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnicaNo documentation needed
Instruções e Manuais1SCC301052M0006
Mechanical Drawings1SCC301709F0001
1SCC301708F0001
OT16-40F4N1.igs
Environmental Product Declaration - EPD1SCC301278D0201
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC301262D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto48 mm
Altura Líquida do Produto68 mm
Profundidade/Comprimento Líquidos do Produto56 mm
Peso Líquido do Produto0.125 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 167 mm
Profundidade/Comprimento da embalagem Nível 179 mm
Altura da embalagem Nível 161 mm
Peso bruto da embalagem Nível 10.14 kg
Nível de Embalagem 1 EAN6417019390758
Technical
Secção Transversal do CaboCu 0.75 ... 10 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 40 A
Grau de proteçãoFront IP20
Handle TypeKnob
Handle and shaft not included
Mechanical Durability20000
Número de polos4P
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 1.6 W
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 750 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 23 A
(500 V) 23 A
(690 V) 12 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 5.5 kW
(400 ... 415 V) 11 kW
(500 V) 11 kW
(690 V) 11 kW
Tensão operacional nominalMain Circuit 750 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 0.71 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 0.5 kA
NormasIEC 60947-3 / UL 508 / CSA C22.2 No. 14
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 0.8 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA600 V
Ampere Rating40 A
Classificação de potência UL/CSA(110 ... 120 V AC) Single Phase 2 Hp
(240 V AC) Single Phase 5 Hp
(440 ... 480 V AC) Single Phase 10 Hp
(550 ... 600 V AC) Single Phase 15 Hp
(220 ... 240 V AC) Three Phase 10 Hp
(440 ... 480 V AC) Three Phase 20 Hp
(550 ... 600 V AC) Three Phase 25 Hp
Binário de apertoacc. IEC 60947-1 0.8 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301335D0201
Declaração de conformidade -CE1SCC301166D2703
Certificado ULcULus certificate OT16-80
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Sweden)3135076

ETIM for 1SCA104935R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica750 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica40 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica23 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica0.5 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica11 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica11 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaOutro
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaCor da caixa (EF000136)
Valor da característicaCinzento
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica48 mm
Nome da característicaAltura (EF000040)
Valor da característica68 mm
Nome da característicaProfundidade (EF000049)
Valor da característica56 mm
