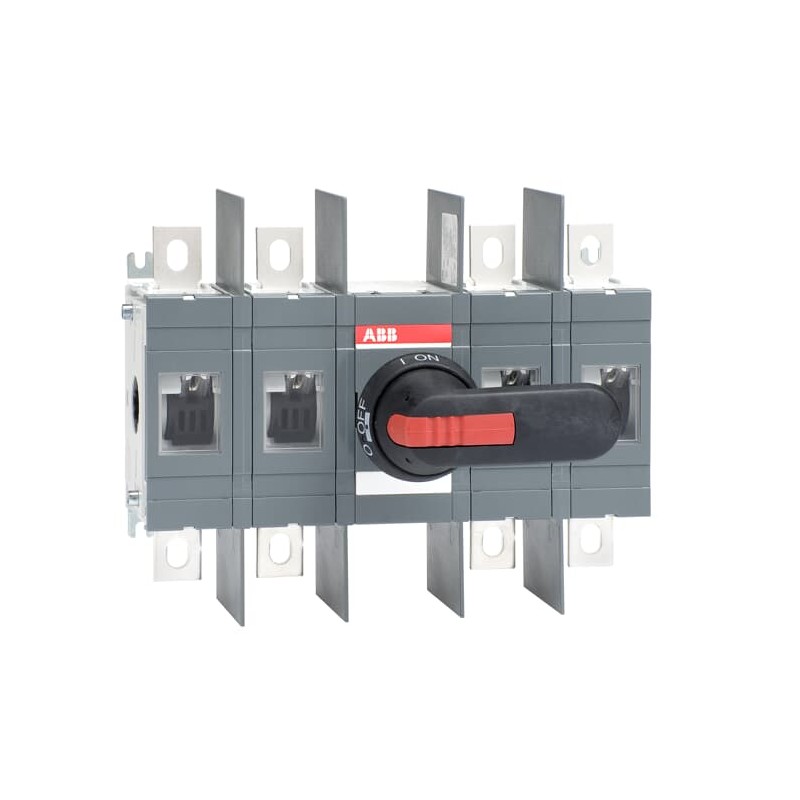

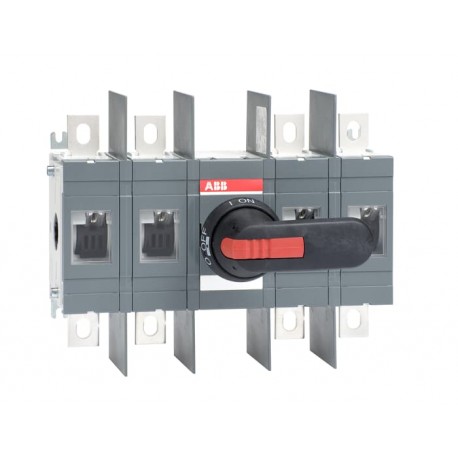

1SCA022762R7290 ABB Interruptor suporte OT400U22P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022762R7290 ABB Interruptor suporte OT400U22P

1SCA022762R7290

ABB

Interruptor suporte OT400U22P

Chave de desconexão OT400U22P

OT400U22P SWITCH-DISCONNECTOR

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $405.45
Preço unitário: $405.45
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301118M0201
Informação ambiental1SCC301266D0201
Environmental Product Declaration - EPD1SCC301283D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301035M0019
Mechanical Drawings1SCC301272F0002
1SCC301271F0002
Environmental Product Declaration - EPD1SCC301283D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301266D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto280 mm
Altura Líquida do Produto220 mm
Profundidade/Comprimento Líquidos do Produto105 mm
Peso Líquido do Produto4 kg
8.8 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1250 mm
9.8 in
Profundidade/Comprimento da embalagem Nível 1290 mm
11.4 in
Altura da embalagem Nível 1170 mm
6.7 in
Peso bruto da embalagem Nível 14.3 kg
9.4 lb
Nível de Embalagem 1 EAN6417019248912
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 400 A
Conventional Thermal Current (Ithe)Fully Enclosed 400 A
Grau de proteçãoFront IP00
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability16000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 10 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(690 V) 400 A
(380 ... 415 V) 400 A
(500 V) 400 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 400 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 65 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 15 kA
Funções especiaisNo
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Switches Operating MechanismMechanism Between the Poles
22 (Between the Poles)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de apertoacc. IEC 60947-1 42.4 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA600 V
Ampere Rating400 A
Classificação de potência UL/CSA(acc. to UL 200 V) 100 Hp
(acc. to UL 208 V) 100 Hp
(acc. to UL 240 V) 125 Hp
(acc. to UL 480 V) 250 Hp
(acc. to UL 600 V) 350 Hp
Binário de apertoacc. IEC 60947-1 42.4 N·m
Certificates and Declarations
Certificado BV1SCC301103D0201
Declaração de conformidade -CE1SCC301135D2704
Certificado GL1SCC301139D0201
Certificado LR1SCC301144D0201
Certificado ULcULus certificate OT200-400
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660857

ETIM for 1SCA022762R7290 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Não
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Tensão nominal de operação (EF001435) 1000 V
Corrente permanente nominal Iu (EF001389) 400 A
Corrente contínua nominal, AC-23, 400 V (EF011777) 400 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 400 A
Corrente nominal suportável lcw atual (EF007050) 15 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 220 kW
Potência de comutação a 400 V (EF009166) 220 kW
Número de polos (EF001391) 4
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Não
Construção do dispositivo (EF008240) Dispositivo completo na carcaça
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Cor do elemento de atuação (EF007167) Preto
Tipo de elemento de controlo (EF006976) Botão de giro longo
Possível interbloqueio (EF006281) Não
Tipo de conexão elétrica do circuito principal (EF006819) Conexão por parafuso
Grau de proteção (IP), frente (EF003118) IP00
Grau de proteção (NEMA) (EF011959) Outro
