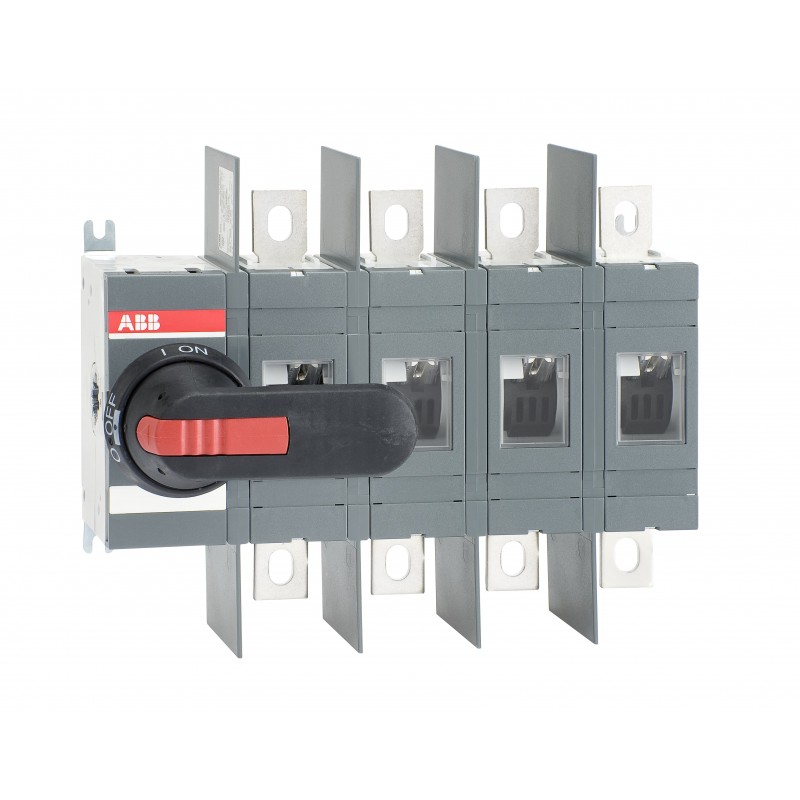

ABB 1SCA022719R1900 1SCA022719R1900 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022719R1900 ABB Interruptor suporte OT400U04P

Referência: 1SCA022719R1900

Fabricante: ABB

Descrição:

Interruptor suporte OT400U04P
OT400U04P interruptor de desconexão
OT400U04P SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 315,73 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301118M0201
Informação ambiental1SCC301266D0201
Environmental Product Declaration - EPD1SCC301283D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301035M0019
Mechanical Drawings1SCC301264F0002
1SCC301263F0002
OT400U04.igs
Environmental Product Declaration - EPD1SCC301283D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301266D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto275 mm
Altura Líquida do Produto220 mm
Profundidade/Comprimento Líquidos do Produto105 mm
Peso Líquido do Produto4 kg
8.8 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1250 mm
9.8 in
Profundidade/Comprimento da embalagem Nível 1290 mm
11.4 in
Altura da embalagem Nível 1170 mm
6.7 in
Peso bruto da embalagem Nível 14.3 kg
9.4 lb
Nível de Embalagem 1 EAN6417019230795
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 400 A
Conventional Thermal Current (Ithe)Fully Enclosed 400 A
Grau de proteçãoFront IP00
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability16000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 10 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 400 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 65 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 15 kA
Funções especiaisNo
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Switches Operating MechanismMechanism at the End of the Switch
04 (Left Side)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de apertoacc. IEC 60947-1 42.4 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA600 V
Ampere Rating400 A
Classificação de potência UL/CSA(acc. to UL 200 V) 100 Hp
(acc. to UL 208 V) 100 Hp
(acc. to UL 240 V) 125 Hp
(acc. to UL 480 V) 250 Hp
(acc. to UL 600 V) 350 Hp
Binário de apertoacc. IEC 60947-1 42.4 N·m
Certificates and Declarations
Certificado BV1SCC301103D0201
Declaração de conformidade -CE1SCC301135D2704
Certificado GL1SCC301139D0201
Certificado LR1SCC301144D0201
Certificado ULcULus certificate OT200-400
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660855

ETIM for 1SCA022719R1900 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica400 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica400 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica400 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica15 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica220 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica220 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaCor da caixa (EF000136)
Valor da característicaCinzento
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica275 mm
Nome da característicaAltura (EF000040)
Valor da característica220 mm
Nome da característicaProfundidade (EF000049)
Valor da característica105 mm
