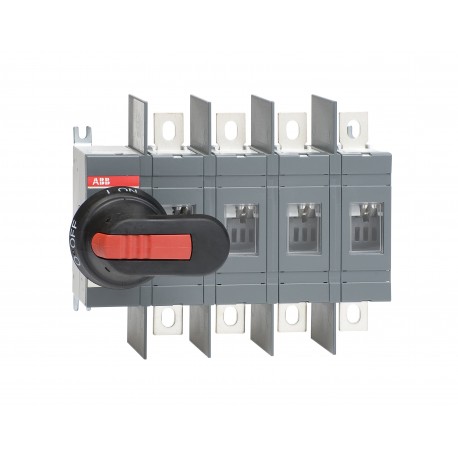

ABB 1SCA022710R0610 1SCA022710R0610 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022710R0610 ABB Interruptor suporte OT200U04P

Referência: 1SCA022710R0610

Fabricante: ABB

Descrição:

Interruptor suporte OT200U04P
OT200U04P interruptor de desconexão
OT200U04P SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 162,16 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
End Of Life Disassembling Instructions1SCC301117M0201
Informação ambiental1SCC301265D0201
Environmental Product Declaration - EPD1SCC301282D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPd149f552-7e4c-4a8a-b7d4-aede68031df3 Finland
SCIP simplificado34fae3f5-4909-48ae-8ded-93ffcc1042c7 Germany
862663cd-2985-4469-ad2f-ed53db0ccbeb Germany
834f1799-ff5f-40e9-b10c-2c0d91c4c34e Sweden
1474f2e6-5dd7-48e6-990e-22b61338ee85 France
ed15c0cf-642d-484a-8757-d205c9640f57 Sweden
6442ad62-74a8-4e0a-b36e-dbde890e5812 Poland
a4d56dbb-1f36-4283-b493-38e4c8038c9d Germany
01dd16d5-7ef9-4bf0-84ee-2acfc7f4aab4 Portugal
118e8282-4d4a-4214-88ba-759811336f92 Estonia
f36b882f-1ccf-46ec-a583-f036b488537c Bulgaria
d9207b8b-3f3c-4828-a4c9-2fbf9e646512 Greece
b66ebac5-f11e-4114-9574-b603ee77034d Norway
25bdbfb3-b89f-4825-b87d-f10b6eb85ebe Belgium
60c9924d-cf63-49a2-9e1b-d4e0ce7aa5db Poland
03e05347-2228-4c81-a013-e236b7ef6019 Spain
726f6c35-4c1d-4a0e-92b4-78241eea2d04 Belgium
8895352f-9b53-43c5-8dd1-fdf0a51e8c02 France
ac5267a4-8f3c-4701-a505-58bbaffdb6eb Hungary
ab615ba1-a839-4394-a464-1f94d4efce4c Czech Republic
06eff502-d653-4296-98de-a0b70ddc45e2 Croatia
dbedb1a3-b178-4713-8d24-846655503219 Denmark
d84efa4a-002c-4266-a5b8-a3889c7c7708 Poland
ec038ffd-00ed-4a0f-800d-b50a4c66c3c2 Italy
e2a7e3d6-41e9-4a1a-aa16-613a48975f25 Netherlands
90dd216e-df80-4e6e-860c-c20616f287ed Hungary
a36e9a36-4d0f-4ce7-aa94-82921b7ee5c7 Germany
7a478751-8ed6-4faf-ae5f-05fdf31abcd5 Germany
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301031M0220
Mechanical Drawings1SCC301388F0001
1SCC301205F0001
OT200U04.igs
Environmental Product Declaration - EPD1SCC301282D0201
Environmental
Grau de proteçãoFront IP00
Informação ambiental1SCC301265D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto212.5 mm
Altura Líquida do Produto170 mm
Profundidade/Comprimento Líquidos do Produto82.5 mm
Peso Líquido do Produto2.1 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1190 mm
7.5 in
Profundidade/Comprimento da embalagem Nível 1290 mm
11.4 in
Altura da embalagem Nível 1110 mm
4.3 in
Peso bruto da embalagem Nível 12.2 kg
4.9 lb
Nível de Embalagem 1 EAN6417019225999
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 200 A
Conventional Thermal Current (Ithe)Fully Enclosed 200 A
Grau de proteçãoFront IP00
Distance Between PhasesStandard
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Handle ColorBlack
Handle TypeHandle and shaft included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos4P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 6.5 W
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
(380 ... 415 V) 200 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 30 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kA
Funções especiaisNo
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Switches Operating MechanismMechanism at the End of the Switch
04 (Left Side)
Tipo de terminalLug terminals
Terminal Width20 mm
Binário de apertoacc. IEC 60947-1 22.6 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA600 V
Ampere Rating200 A
Classificação de potência UL/CSA(acc. to UL 200 V) 60 Hp
(acc. to UL 208 V) 60 Hp
(acc. to UL 240 V) 75 Hp
(acc. to UL 480 V) 150 Hp
(acc. to UL 600 V) 200 Hp
Binário de apertoacc. IEC 60947-1 22.6 N·m
Certificates and Declarations
Certificado BV1SCC301103D0201
Declaração de conformidade -CE1SCC301131D2705
Certificado GL1SCC301139D0201
Certificado LR1SCC301144D0201
Certificado ULcULus certificate OT200-400
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660851

ETIM for 1SCA022710R0610 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica200 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica200 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica110 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica110 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaCor da caixa (EF000136)
Valor da característicaCinzento
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica212.5 mm
Nome da característicaAltura (EF000040)
Valor da característica170 mm
Nome da característicaProfundidade (EF000049)
Valor da característica82.5 mm
