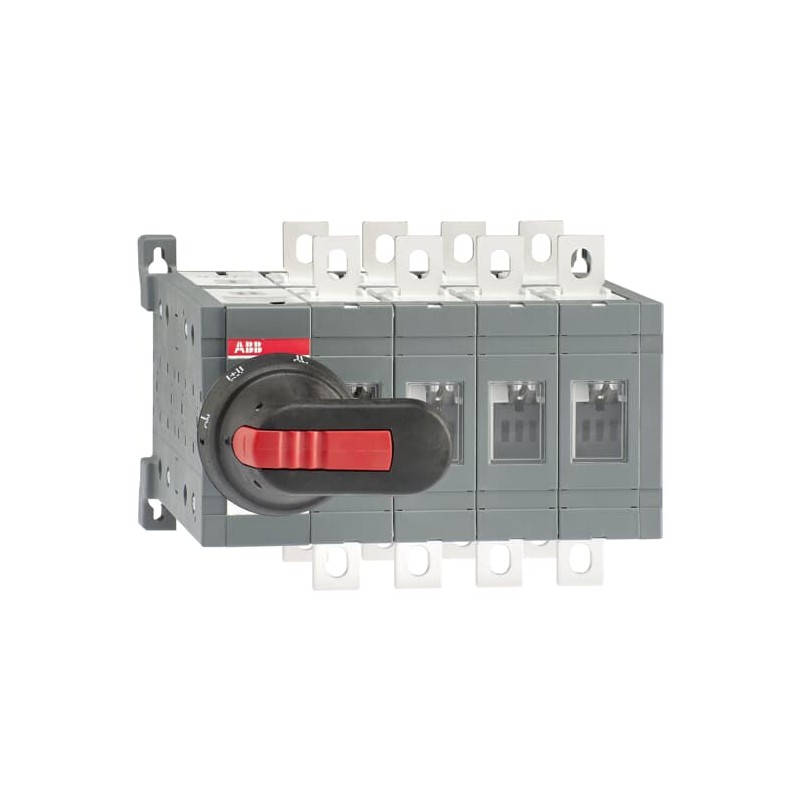

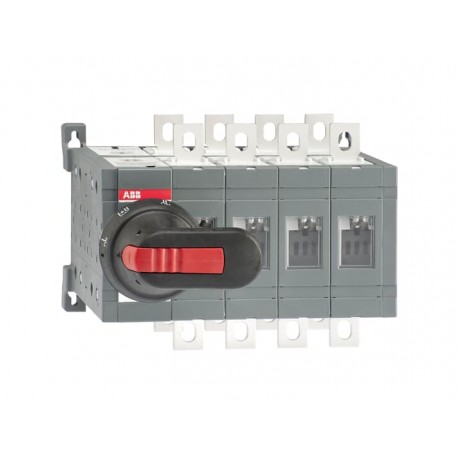

1SCA108491R1001 ABB Interruptor comutador I-II OT160E04CLP
1SCA108491R1001
ABB
Interruptor comutador I-II OT160E04CLP
Interruptor OT160E04CLP I-II
OT160E04CLP CHANGE-OVER SWITCH
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informação ambiental | 1SCC303050D0201 |
| Environmental Product Declaration - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 3c6b6f48-75cd-4e76-97f8-0fb0c4f718d8 Finland |
| SCIP simplificado | 11a0f83b-0854-4b77-94ad-e4a677cc08d8 Germany |
| 29994950-cd32-4918-8002-298b2004823d Sweden | |
| 973474e7-7a73-4203-8802-bfd69d1d5aa7 Hungary | |
| 828837bd-5f12-4e33-8159-78e03b5e567e Poland | |
| 56d4ea74-9ae4-49d3-804d-dee861245865 Estonia | |
| 0b711404-d827-47c2-bd1c-6a069e08afc7 Greece | |
| d7811a33-b63d-4ac7-9fa3-3f71cb412f80 Portugal | |
| 3fe844ef-61cd-4385-adea-29c822bceccd Norway | |
| 7d1f940c-36d9-4eaa-82c0-5e141a42e481 Belgium | |
| 0b719fe4-a924-4db0-adfe-66990073e60f Poland | |
| 07c7047a-ad40-44e1-97b5-e3bf50a67d15 Croatia | |
| a6a4a8f8-806c-40b7-b040-78441b2620b6 Czech Republic | |
| 009ce644-afb5-4fcf-93b0-d740ca4aefe7 Spain | |
| 6bd2f689-6ece-4a5c-bdad-2d0d418aa6ab Hungary | |
| e9d5e63a-dfe3-4498-88ec-daeb0cf75b94 Bulgaria | |
| 51bcb900-6cd4-4286-ac6d-c730e707b1fc France | |
| de412dee-e0e7-459c-8aa5-7e09e9814067 Germany | |
| 9935390f-d38f-47bd-a0c1-a90996005fc8 Denmark | |
| efe32431-6bed-4cd6-8c7b-68a920dc9eb8 Poland | |
| d2faa97e-63ef-4341-8dd9-1ce1f086339e Italy | |
| 40e2e4a5-9730-4a71-9925-2c2c71ed89f6 Netherlands | |
| 85cb6787-fdbd-4224-b2a7-97d80def607c Germany | |
| 44777553-dcb2-48a1-8ddd-de3fc3730ba2 Belgium | |
| 663f7edf-5f02-4b61-b730-61ffa00521aa Germany | |
| 11ef1719-f55e-4f8b-bfe2-530c947f4235 France | |
| 648687b9-e432-43a0-ae20-9fcddd6a385e Sweden | |
| d7f91fb2-a84e-498f-bc50-27356cd5599f Germany | |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC303003C0201 |
| Instruções e Manuais | 1SCC303008M0208 |
| Environmental Product Declaration - EPD | 1SCC303082D0201 |
| Environmental | |
| Grau de proteção | Front IP20 |
| Informação ambiental | 1SCC303050D0201 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 205 mm |
| 8.07 in | |
| Altura Líquida do Produto | 150 mm |
| 5.91 in | |
| Profundidade/Comprimento Líquidos do Produto | 160 mm |
| 6.3 in | |
| Peso Líquido do Produto | 3.8 kg |
| 8.38 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 box |
| Largura da embalagem Nível 1 | 170 mm |
| 6.69 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 270 mm |
| 10.63 in | |
| Altura da embalagem Nível 1 | 185 mm |
| 7.28 in | |
| Peso bruto da embalagem Nível 1 | 4.1 kg |
| 9.04 lb | |
| Nível de Embalagem 1 EAN | 6417019399492 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 160 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 160 A |
| Grau de proteção | Front IP20 |
| Distance Between Phases | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Black |
| Handle Type | Handle and shaft included |
| Tipo de apoio | Base mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Operating Conditions per Pole 2.4 W |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Rated Operational Current AC-31B (Ie) | (380 ... 415 V) 160 A |
| Rated Operational Current AC-33B (Ie) | (380 ... 415 V) 160 A |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 90 kW |
| (500 V) 110 kW | |
| (690 V) 160 kW | |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kiloampere rms |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | acc. IEC 60947-1 15 ... 22 N·m |
| Transition Type | Closed |
| Technical UL/CSA | |
| Binário de aperto | acc. IEC 60947-1 15 ... 22 N·m |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SCC303045D2702 |
| Certificado DNV | 1SCC303138D0201 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Finland) | 3641603 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 160 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 160 A |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 90 kW |
| Potência de comutação a 400 V (EF009166) | 90 kW |
| Número de polos (EF001391) | 4 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Técnica de conexão para dispositivo embutido |
| Adequado para montagem frontal de 4 furos (EF007247) | Sim |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem intermediária (EF007264) | Não |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Sim |
| Tipo de conexão elétrica do circuito principal (EF006819) | Outro |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
