ABBInterruptores manuais1SCA101545R1001 ABB Interruptor suporte OT1600E22P

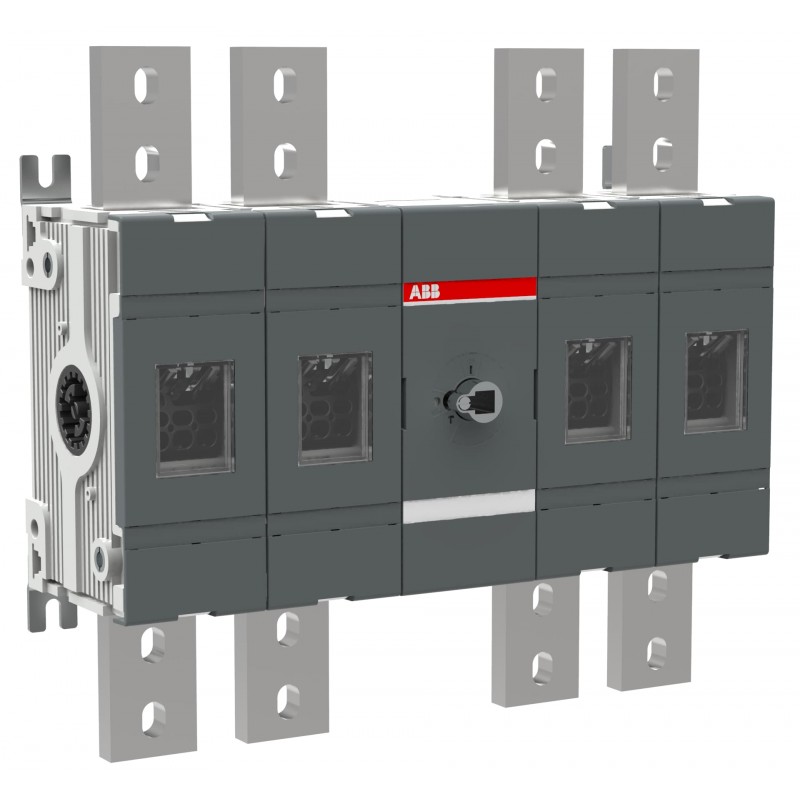

ABB 1SCA101545R1001 1SCA101545R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA101545R1001 ABB Interruptor suporte OT1600E22P

Referência: 1SCA101545R1001

Fabricante: ABB

Descrição:

Interruptor suporte OT1600E22P
Interruptor de desconexão OT1600E22P
OT1600E22 SWITCH-DISCONNECTOR

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.247,61 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
End of Life Instructions1SCC301120M0201
Informação ambiental1SCC301233D0201
Environmental Product Declaration - EPD1SCC301300D0201
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparency
Environmental Product Declaration - EPD1SCC301300D0201
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland (FI)
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301047M0213
Mechanical Drawings1SCC301510F0001
1SCC301509F0001
OT1600E22.igs
Environmental Product Declaration - EPD1SCC301300D0201
End of Life Instructions1SCC301120M0201
Dimensions
Largura Líquida do Produto414.5 mm
Altura Líquida do Produto372 mm
Profundidade/Comprimento Líquidos do Produto167 mm
Peso Líquido do Produto21.6 kg
Technical
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
(1000 V) 1600 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 1600 A
(500 V) 1600 A
(690 V) 1600 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Rated Operational Power AC-23A (Pe)(400 ... 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 1600 A
Conventional Thermal Current (Ithe)Fully Enclosed 1600 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 92 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 50 kA
Power Lossat Rated Operating Conditions per Pole 48 W
Pollution Degree3
Handle TypeHandle and shaft not included
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - Simultaneous Function
Switches Operating MechanismMechanism Between the Poles
22 (Between the Poles)
Distance Between PhasesStandard
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Modo de funcionamentoFront operated
NormasIEC 60947-3
Funções especiaisNo
Tipo de apoioBase mounting
Número de polos4
Grau de proteçãoFront IP00
Tipo de terminalLug terminals
Binário de apertoacc. IEC 60947-1 50 … 75 N·m
Mechanical Durability6000
Lock TypeNo
Technical UL/CSA
Binário de apertoacc. IEC 60947-1 50 … 75 N·m
Environmental
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informação ambiental1SCC301233D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificates and Declarations
A2L Certificate – IEC1SCC301338D0201
Declaração de conformidade -CE1SCC301155D2704
DNV GL Certificate1SCC301184D0203
REACH Declaration1SCC011021D0201
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1400 mm
Profundidade/Comprimento da embalagem Nível 1435 mm
Altura da embalagem Nível 1170 mm
Peso bruto da embalagem Nível 122.6 kg
Nível de Embalagem 1 EAN6417019364261
Classifications
Código de classificação do objetoQ
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661776

ETIM for 1SCA101545R1001 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica1600 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica1250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica1600 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica50 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica710 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica710 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaCor da caixa (EF000136)
Valor da característicaCinzento
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica414.5 mm
Nome da característicaAltura (EF000040)
Valor da característica372 mm
Nome da característicaProfundidade (EF000049)
Valor da característica167 mm
