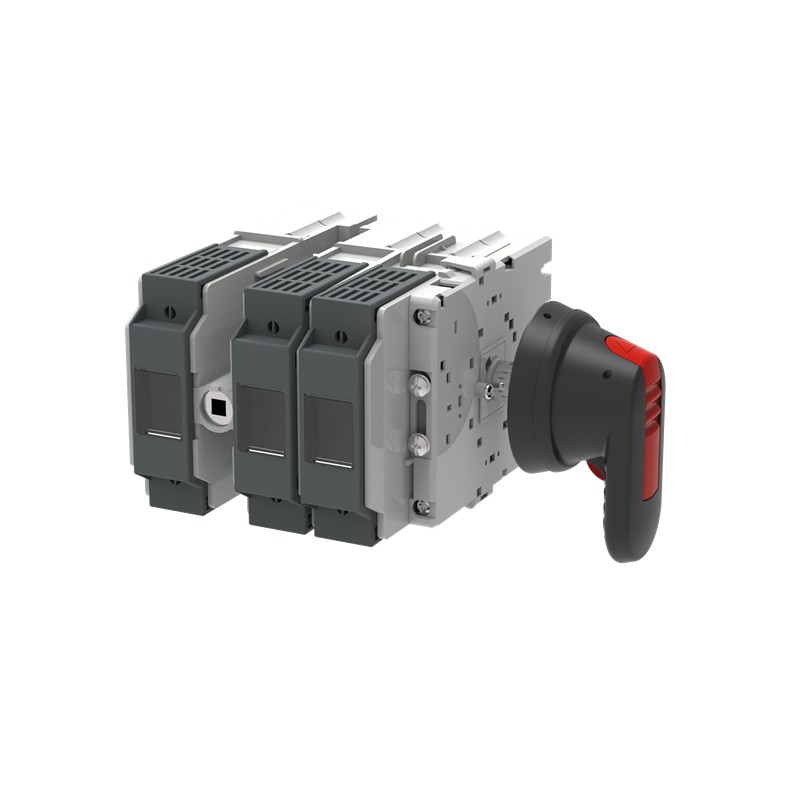

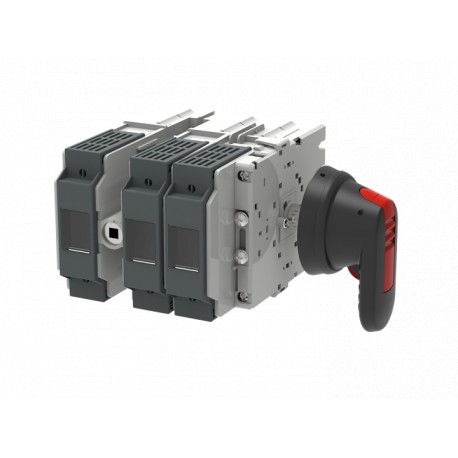

1SCA108942R1001 ABB Interruptor fusível OS40FDS30000
1SCA108942R1001
ABB
Interruptor fusível OS40FDS30000
OS40FDS30000 SWITCH FUSE
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Circular Value | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Lithuania (LT) |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311032M0203 |
| Dimensions | |
| Largura Líquida do Produto | 126 mm |
| Altura Líquida do Produto | 97 mm |
| Profundidade/Comprimento Líquidos do Produto | 141 mm |
| Peso Líquido do Produto | 0.7 kg |
| Technical | |
| Rated Operational Current AC-21A (Ie) | (500 V) 40 A |
| (690 V) 40 A | |
| Rated Operational Current AC-22A (Ie) | (500 V) 40 A |
| (690 V) 40 A | |
| Rated Operational Current AC-23A (Ie) | (500 V) 40 A |
| (690 V) 40 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 11 kW |
| (400 V) 18.5 kW | |
| (415 V) 18.5 kW | |
| (500 V) 22 kW | |
| (690 V) 30 kW | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 40 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 40 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Tensão operacional nominal | Main Circuit 690 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 1 kiloampere rms |
| Rated Conditional Short-Circuit Current (Inc) | (690 V) 80 kA |
| Power Loss | at Rated Operating Conditions per Pole 3.5 W |
| Pollution Degree | 3 |
| Handle Type | Handle and shaft not included |
| Switches Operating Mechanism | 30 (Right Side) |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Tamanho do fusível | NH000 |
| Fuse System | DIN |
| Modo de funcionamento | Side Operated |
| Normas | IEC 60947-3 |
| Tipo de apoio | Base mounting |
| Número de polos | 3 |
| Secção Transversal do Cabo | 2.5 ... 25 mm² |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | 2 N·m |
| Corrente nominal (In) | Main Circuit 40 A |
| Technical UL/CSA | |
| Binário de aperto | 2 N·m |
| Environmental | |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Certificates and Declarations | |
| CCC Certificate | CCC OS200-250 2016 |
| Declaração de conformidade -CE | 1SCC311129D2702 |
| DNV GL Certificate | 1SCC311125D0203 |
| REACH Declaration | 1SCC011021D0201 |
| Certificado UL | No certification needed |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 240 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 120 mm |
| Altura da embalagem Nível 1 | 130 mm |
| Peso bruto da embalagem Nível 1 | 0.7 kg |
| Nível de Embalagem 1 EAN | 6417019421933 |
| Classifications | |
| Código de classificação do objeto | Q |
| ETIM 7 | EC001040 - Fuse switch disconnector |
| ETIM 8 | EC001040 - Fuse switch disconnector |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Finland) | 3661972 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 40 A |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 30 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 80 kA |
| Corrente nominal suportável lcw atual (EF007050) | 1 kA |
| Adequado para fusíveis (EF006692) | NH000 |
| Número de polos (EF001391) | 3 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Ligação com parafuso |
| Entrada de Cabo (EF000537) | Outro |
| Equipado com conectores (EF011696) | Sim |
| Adequado para montagem no solo (EF007243) | Não |
| Adequado para montagem frontal (EF007246) | Não |
| Adequado para montagem em barramento (EF007259) | Sim |
| Tipo de elemento de controlo (EF006976) | Botão de giro curto |
| Posição do elemento de atuação (EF009410) | Direita |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
