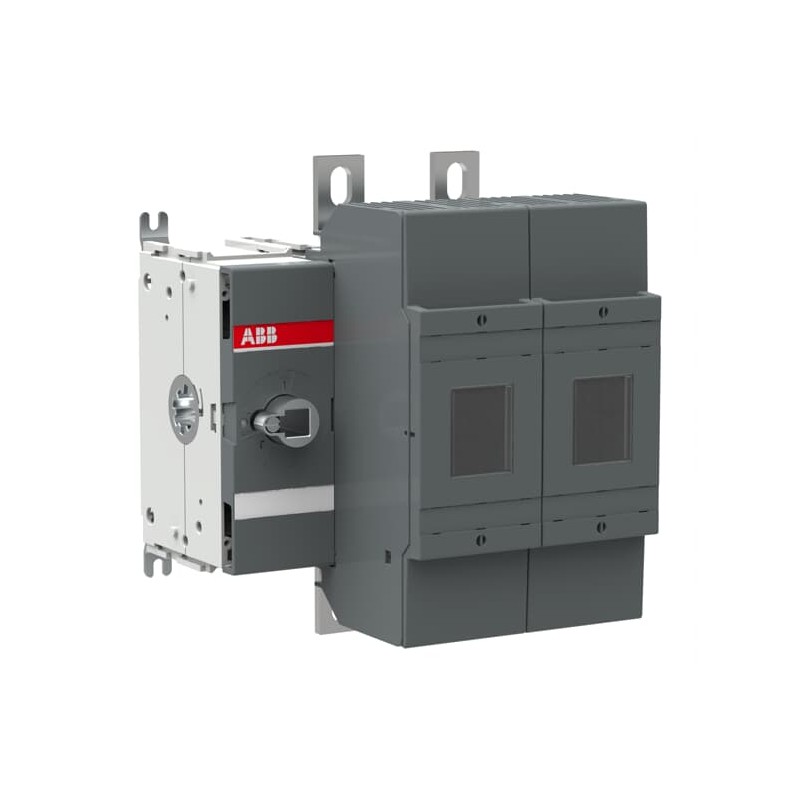

ABB 1SCA107592R1001 1SCA107592R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

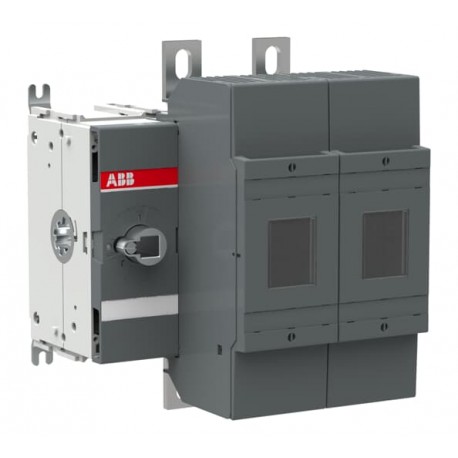

1SCA107592R1001 ABB Interruptor fusível OS400J02

Referência: 1SCA107592R1001

Fabricante: ABB

Descrição:

Interruptor fusível OS400J02
Interruptor de fusível OS400J02
OS400J02 FUSIBLE DISCONNECT SWITCH

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 439,52 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Environmental Product Declaration - EPD1SCC311198D0201
Group Waste to Landfill TargetUL 2799 Zero Waste To Landfill Validation available
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparency
Environmental Product Declaration - EPD1SCC311198D0201
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland (FI)
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311015M0215
Environmental Product Declaration - EPD1SCC311198D0201
Dimensions
Largura Líquida do Produto191 mm
Altura Líquida do Produto230 mm
Profundidade/Comprimento Líquidos do Produto176 mm
Peso Líquido do Produto5.6 kg
Technical
Rated Operational Current AC-21A (Ie)(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 132 kW
(400 V) 220 kW
(415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 400 A
Conventional Thermal Current (Ithe)Fully Enclosed 400 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 14 kiloampere rms
Rated Conditional Short-Circuit Current (Inc)(690 V) 80 kA
Power Lossat Rated Operating Conditions per Pole 30 W
Pollution Degree3
Handle TypeHandle and shaft not included
Switches Operating Mechanism02 (Left Side)
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Tamanho do fusível400 A
Fuse SystemClass J
Modo de funcionamentoFront Operated
NormasUL98
IEC 60947-3
Tipo de apoioBase mounting
Número de polos2
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de aperto30 … 44 N·m
Corrente nominal (In)Main Circuit 400 A
Technical UL/CSA
Ampere Rating400 A
Classificação de potência UL/CSA(acc. to UL 240 V) 125 Hp
(acc. to UL 480 V) 250 Hp
(acc. to UL 600 V) 350 Hp
Binário de aperto30 … 44 N·m
Tightening Torque UL/CSAWire-Clamp 375 in·lb
Cable Lug 240 in·lb
Environmental
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
CCC CertificateCCC OS315-400 2016
Declaração de conformidade -CE1SCC311099D2704
DNV GL Certificate1SCC311131D0203
REACH Declaration1SCC011021D0201
Certificado ULcULus certificate OS400
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1240 mm
Profundidade/Comprimento da embalagem Nível 1270 mm
Altura da embalagem Nível 1206 mm
Peso bruto da embalagem Nível 14.97 kg
Nível de Embalagem 1 EAN6417019410692
Classifications
Código de classificação do objetoQ
ETIM 7EC001040 - Fuse switch disconnector
ETIM 8EC001040 - Fuse switch disconnector
ETIM 9EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA107592R1001 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica400 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica400 kW
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica14 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaOutro
Nome da característicaNúmero de polos (EF001391)
Valor da característica2
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaEsquerda
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
