> ABB>Interruptores manuais>1SCA022719R0840 ABB Interruptor fusível OS400B03P
ANUNCIAR
Produto anterior Próximo produto

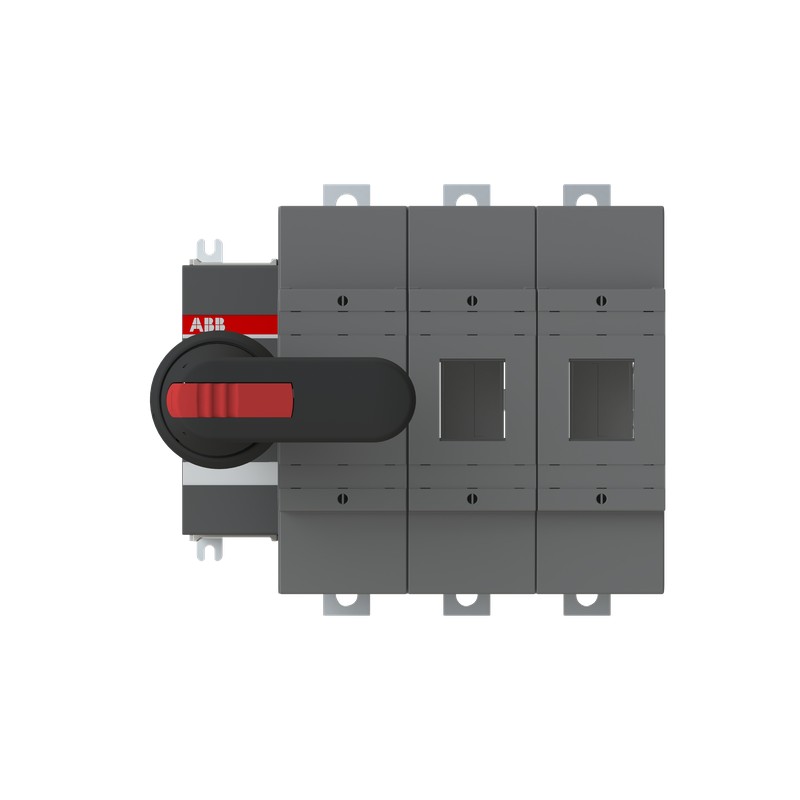

1SCA022719R0840 ABB Interruptor fusível OS400B03P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022719R0840 ABB Interruptor fusível OS400B03P

1SCA022719R0840

ABB

Interruptor fusível OS400B03P

OS400B03P SWITCH FUSE

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $590.81
Preço unitário: $590.81
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311050M0201
Environmental Product Declaration - EPD1SCC311198D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311015M0215
Mechanical DrawingsOS400_B_D_J_03.stp
Environmental Product Declaration - EPD1SCC311198D0201
Environmental
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto255 mm
Altura Líquida do Produto230 mm
Profundidade/Comprimento Líquidos do Produto176 mm
Peso Líquido do Produto6.7 kg
14.77 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1240 mm
9.45 in
Profundidade/Comprimento da embalagem Nível 1270 mm
10.63 in
Altura da embalagem Nível 1206 mm
8.11 in
Peso bruto da embalagem Nível 17.1 kg
15.65 lb
Nível de Embalagem 1 EAN6417019230672
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 400 A
Conventional Thermal Current (Ithe)Fully Enclosed 400 A
Tamanho do fusívelB1-B4
Fuse SystemBritish Standard
Handle TypePistol handle and shaft included
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Current 36 W
Rated Conditional Short-Circuit Current (Inc)(690 V) 80 kA
Corrente nominal (In)Main Circuit 400 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 132 kW
(400 V) 220 kW
(415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 14 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism03 (Left Side)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de aperto30 ... 44 N·m
Technical UL/CSA
Binário de aperto30 ... 44 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS315-400 2016
Declaração de conformidade -CE1SCC311099D2704
DNV GL Certificate1SCC311131D0203
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
