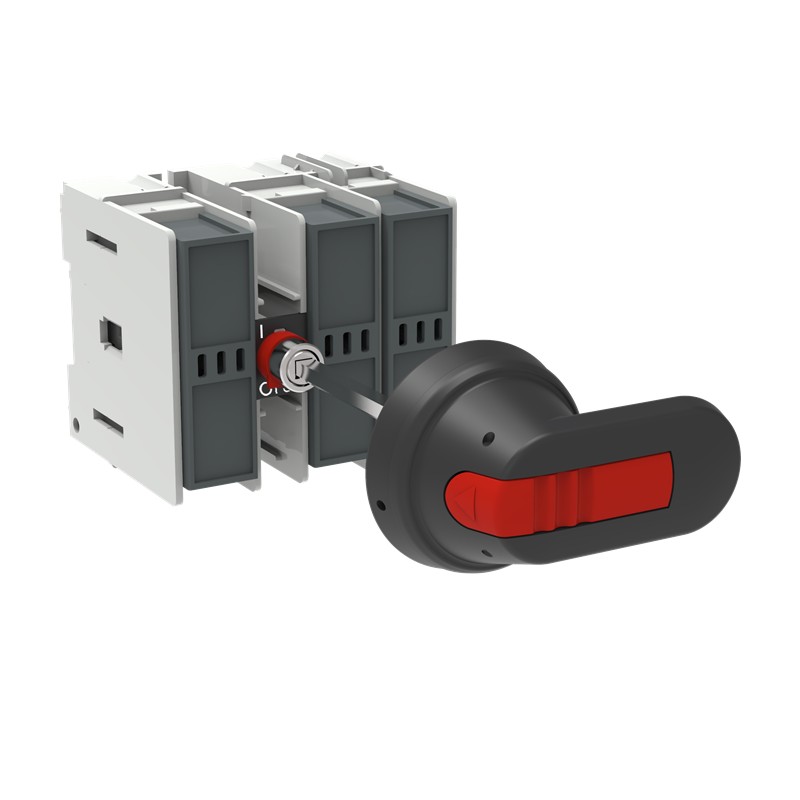

ABB 1SCA108642R1001 1SCA108642R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

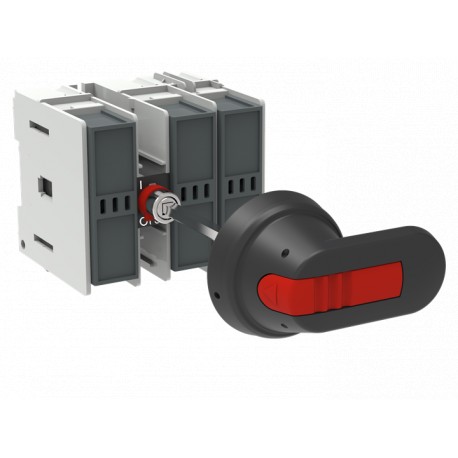

1SCA108642R1001 ABB Interruptor fusível OS32FF1214

Referência: 1SCA108642R1001

Fabricante: ABB

Descrição:

Interruptor fusível OS32FF1214
Interruptor de fusível OS32FF1214
OS32FF1214 SWITCH FUSE

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 117,32 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemLithuania (LT)
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311030M0202
Dimensions
Largura Líquida do Produto106 mm
Altura Líquida do Produto97 mm
Profundidade/Comprimento Líquidos do Produto105 mm
Peso Líquido do Produto0.7 kg
Technical
Rated Operational Current AC-21A (Ie)(500 V) 32 A
(690 V) 32 A
Rated Operational Current AC-22A (Ie)(500 V) 32 A
(690 V) 32 A
Rated Operational Current AC-23A (Ie)(500 V) 32 A
(690 V) 32 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 7.5 kW
(400 V) 15 kW
(415 V) 15 kW
(500 V) 18.5 kW
(690 V) 22 kW
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 32 A
Conventional Thermal Current (Ithe)Fully Enclosed 32 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 1 kiloampere rms
Rated Conditional Short-Circuit Current (Inc)(690 V) 80 kA
Power Lossat Rated Operating Conditions per Pole 2 W
Pollution Degree3
Handle TypeHandle and shaft not included
Switches Operating Mechanism12 (Between the Poles)
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Tamanho do fusível14x51
Fuse SystemNFC
Modo de funcionamentoFront Operated
NormasIEC 60947-3
Tipo de apoioBase mounting
Número de polos3
Secção Transversal do Cabo0.75 ... 10 mm²
Tipo de terminalScrew Terminals
Binário de aperto2 N·m
Corrente nominal (In)Main Circuit 32 A
Technical UL/CSA
Binário de aperto2 N·m
Environmental
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificates and Declarations
Declaração de conformidade -CE1SCC311136D2703
DNV GL Certificate1SCC311125D0203
REACH Declaration1SCC011021D0201
Certificado ULNo certification needed
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1130 mm
Profundidade/Comprimento da embalagem Nível 1234 mm
Altura da embalagem Nível 1130 mm
Peso bruto da embalagem Nível 10.7 kg
Nível de Embalagem 1 EAN6417019419077
Classifications
Código de classificação do objetoQ
ETIM 7EC001040 - Fuse switch disconnector
ETIM 8EC001040 - Fuse switch disconnector
ETIM 9EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3661968

ETIM for 1SCA108642R1001 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica32 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica22 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica80 kA
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica1 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característica14x51 mm
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaLado frontal
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
