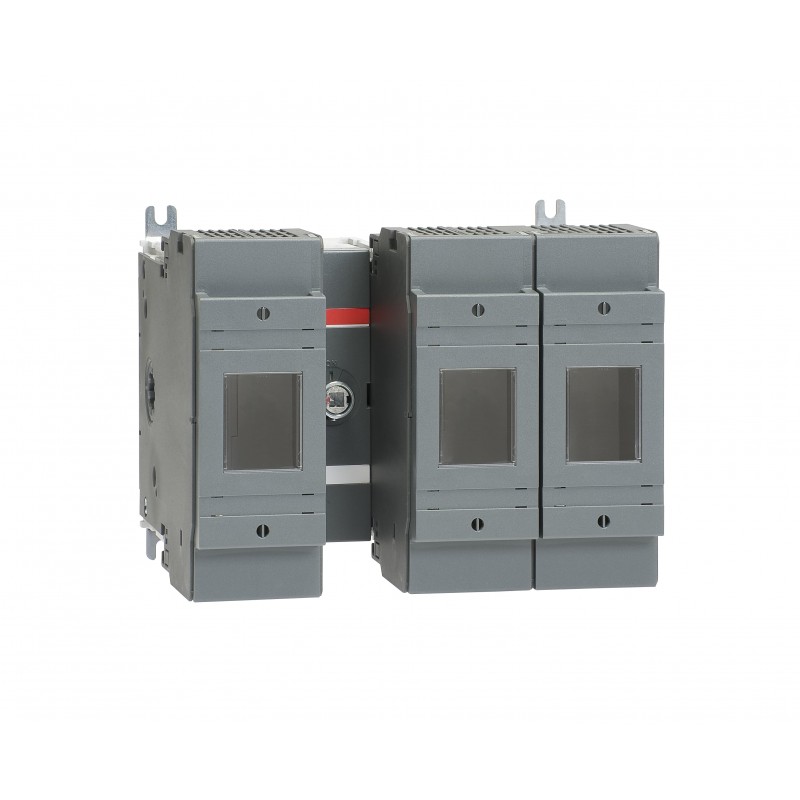

ABB 1SCA102207R1001 1SCA102207R1001 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA102207R1001 ABB Interruptor fusível OS250D12BBP

Referência: 1SCA102207R1001

Fabricante: ABB

Descrição:

Interruptor fusível OS250D12BBP
Interruptor de fusível OS250D12BBP
OS250D12BBP SPECIAL CONNECTED SWITCH FUSE

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 493,83 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311049M0201
Environmental Product Declaration - EPD1SCC311197D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPd8cd68ef-e59b-4e30-91c3-a0b30c3d89e8 Finland
SCIP simplificadoe648dc20-620f-4f55-8824-ff2476bf6251 Germany
e525ce42-3f18-4cd0-a5d4-227b02d27205 Portugal
0c5ff59f-b7f3-4790-8c83-1eb90316e9cc Greece
fa9a79fc-44cf-446e-87a0-bcba1f289c14 Belgium
b39a0df6-2655-491b-9fe0-72ab07318dae Norway
dec00cff-e96e-4c58-9480-ca12d04828d7 Bulgaria
431e470d-4a32-4825-9f4e-2996e3f94836 Sweden
7144e06d-21e4-417e-9519-a0ba6f1f3a39 Croatia
cb63a121-377c-4fea-a2c9-d0b5b0ed7ffc Czech Republic
a9e4dfd9-0a5b-40a0-a429-5ea5636c042d Poland
594e7467-62b5-4f3f-9892-0bf788210944 Hungary
412d97b4-6860-4ae7-b6ca-7321c2456c12 Spain
146f6854-5657-42c8-b464-468f4eae91ca Belgium
a3b3dced-bec6-44a3-bcab-d557fef2e748 Estonia
29e6cb1e-1f64-4798-b3f3-250fbe9bfb22 Poland
56345428-dc83-4122-baf1-26523b5e8aa4 Hungary
757683e3-04ee-4552-8d80-b9a97611ac77 Sweden
ceba450f-7698-4891-b5e9-ef2a55beb8f8 Germany
d1597232-05ef-47cd-8ac3-6ea184e24bdd France
41ed7efd-3a73-4683-9fd4-b340a34a8a29 Germany
98a3028c-eff7-43c1-8095-94ddb4378e09 France
be248206-fe87-4311-a328-7ac0c95a5358 Denmark
081caeaa-3642-4e6d-8751-ce1cb396ddd9 Germany
435cbd80-4ae4-46cb-b436-ed5cf994e125 Italy
96f79181-1535-4459-985a-a6d26412bb16 Netherlands
debbc91b-bb73-4695-abc9-73b59f9a7fac Poland
db4d100f-6c48-4a71-ad98-9b511671393f Germany
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311012M0219
Mechanical Drawingsos250d12bbp.stp
Environmental Product Declaration - EPD1SCC311197D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto208 mm
Altura Líquida do Produto149 mm
Profundidade/Comprimento Líquidos do Produto203 mm
Peso Líquido do Produto3.0 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1204 mm
Profundidade/Comprimento da embalagem Nível 1275 mm
Altura da embalagem Nível 1167 mm
Peso bruto da embalagem Nível 13.0 kg
Nível de Embalagem 1 EAN6417019369877
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 250 A
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusívelNH0
NH1
Fuse SystemDIN
Handle TypePistol handle
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsBack In - Back Out
Power Lossat Rated Operating Conditions per Pole 13 W
Rated Conditional Short-Circuit Current (Inc)(500 V) 100 kA
(690 V) 80 kA
Corrente nominal (In)Main Circuit 250 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 75 kW
(400 V) 140 kW
(415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kiloampere rms
NormasIEC 60947-3
Switches Operating Mechanism12 (Between the Poles)
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de aperto30 ... 44 N·m
Technical UL/CSA
Binário de aperto30 ... 44 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
Declaração de conformidade -CE1SCC311120D2702
DNV GL Certificate1SCC311132D0201
Certificado ULNo certification needed
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA102207R1001 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica250 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica80 kA
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaNH0
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaLado frontal
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
