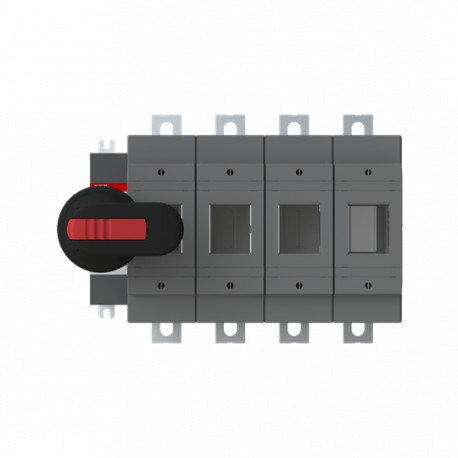

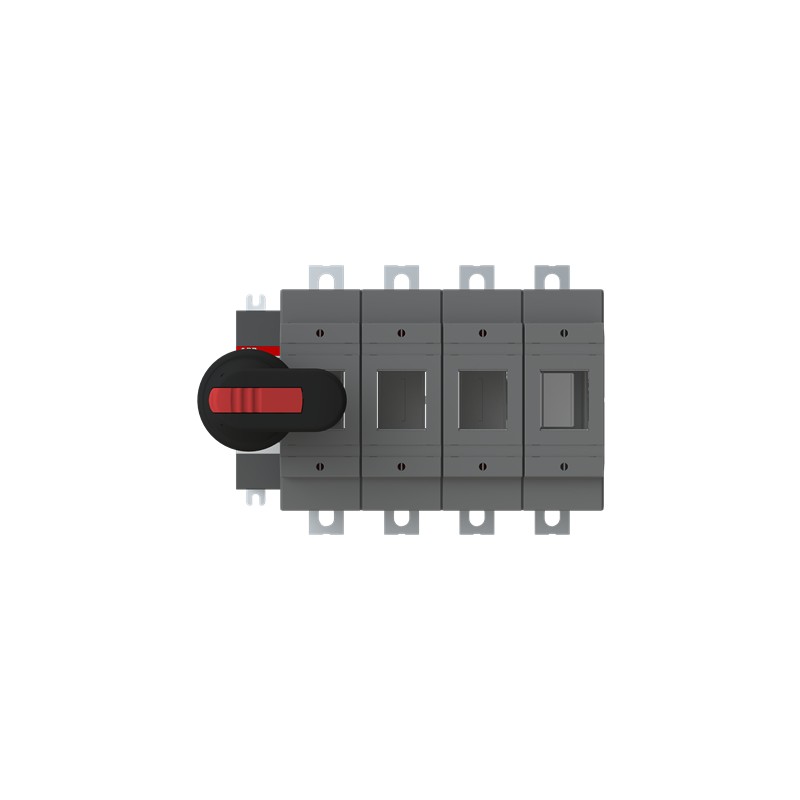

1SCA022750R7800 ABB Interruptor fusível OS250B04N2P
1SCA022750R7800
ABB
Interruptor fusível OS250B04N2P
OS250B04N2P SWITCH FUSE
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d63b5232-60c8-4006-9742-e4f3483490e4 Finland |
| SCIP simplificado | 6148f3b7-3be7-43c1-91b6-63cf9ca91c4a Germany |
| 3bdc8671-daca-40fc-92bf-afc3deb60fc5 Germany | |
| f8461b82-5a70-4bfe-8b90-0cb4fbd4b526 Bulgaria | |
| cbb3e636-99ef-4e8f-9202-8289e702b90f Sweden | |
| 53d6d560-7e1c-442c-8133-440effe62538 Poland | |
| 23814d54-4529-45f5-8a45-beb719aad14d Poland | |
| 3edc68d7-eae3-4904-a62e-87810c1d3d83 Spain | |
| 8fe59793-d3ee-4ab0-8a35-6c067a153a6c Belgium | |
| 8107100d-10e1-4ac7-b680-8afef07e7ca2 Hungary | |
| 4437cc9d-8bae-4bfb-9209-ebf718e03c9f Greece | |
| 2feb68b3-d968-42f9-a723-f1356e4f9ba5 Estonia | |
| 11b3b80f-2657-450b-912e-137a2669c151 Portugal | |
| 311fe589-44e0-4517-88f5-fe59f1a14a36 France | |
| eee6e51d-2c2c-4ef1-8d40-8844f9d3f27a Sweden | |
| 36a66c64-33ff-49d3-939d-1b10e9b62081 Czech Republic | |
| 32db5983-fba6-4f59-a604-ce7f74ac25b5 Croatia | |
| 271bac35-dda3-4279-bd99-448d51379b4c Hungary | |
| f35d52e1-43c7-4c25-b65e-b9739e987f40 France | |
| f37b79ce-6dd0-4ca1-8029-de2a8ac58e4f Germany | |
| 698b8483-715e-4a66-aea6-ed148af0040a Denmark | |
| acceb554-4ff2-4ca4-8d26-130e56bb21f9 Germany | |
| 4d54fd7a-39c7-483e-b589-60dc0f0c0db0 Norway | |
| ab129e4e-5309-4ca7-b178-766be18de689 Belgium | |
| 7564cdcc-1d0e-44de-b4f7-4641dc147a76 Italy | |
| 9ac88da7-3b3c-4cb7-afad-1f4c1f9a84f6 Poland | |
| 7ce16b44-97ee-421b-aff0-b0db28dcd445 Netherlands | |
| 4c124a65-ff6d-4ebd-9b1b-be179f97e0cb Germany | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311012M0219 |
| Mechanical Drawings | OS250D04.igs |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 262 mm |
| Altura Líquida do Produto | 193 mm |
| Profundidade/Comprimento Líquidos do Produto | 154 mm |
| Peso Líquido do Produto | 4.8 kg |
| 10.6 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 270 mm |
| 10.6 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 310 mm |
| 12.2 in | |
| Altura da embalagem Nível 1 | 200 mm |
| 7.9 in | |
| Peso bruto da embalagem Nível 1 | 5.1 kg |
| 11.3 lb | |
| Nível de Embalagem 1 EAN | 6417019244075 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 250 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 250 A |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Tamanho do fusível | B1-B3 |
| Fuse System | British Standard |
| Handle Type | Pistol handle |
| Tipo de apoio | Base mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Current 17 W |
| Rated Conditional Short-Circuit Current (Inc) | (690 V) 100 kA |
| Corrente nominal (In) | Main Circuit 250 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 250 A |
| (690 V) 250 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 75 kW |
| (400 V) 140 kW | |
| (415 V) 145 kW | |
| (500 V) 170 kW | |
| (690 V) 250 kW | |
| Tensão operacional nominal | Main Circuit 690 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | 04 (Left Side) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 25 mm |
| Binário de aperto | 30 ... 44 N·m |
| Technical UL/CSA | |
| Binário de aperto | 30 ... 44 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| CCC Certificate | CCC OS200-250 2016 |
| Declaração de conformidade -CE | 1SCC311095D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 250 A |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 250 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 80 kA |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Adequado para fusíveis (EF006692) | Forma B1-B3 |
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Entrada de Cabo (EF000537) | Outro |
| Equipado com conectores (EF011696) | Sim |
| Adequado para montagem no solo (EF007243) | Não |
| Adequado para montagem frontal (EF007246) | Não |
| Adequado para montagem em barramento (EF007259) | Sim |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Posição do elemento de atuação (EF009410) | Esquerda |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
