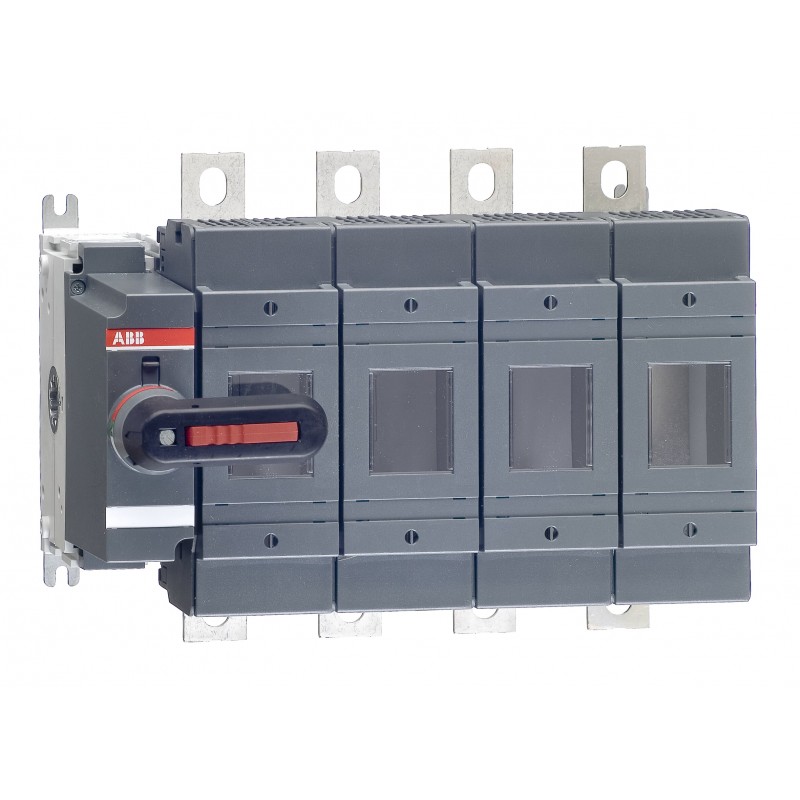

1SCA022763R6280 ABB Interruptor fusível OS250B04N2K Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022763R6280 ABB Interruptor fusível OS250B04N2K

1SCA022763R6280

ABB

Interruptor fusível OS250B04N2K

OS250B04N2K SWITCH FUSE

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $542.19
Preço unitário: $542.19
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Circular Value
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Environmental Product Declaration - EPD1SCC311197D0201
Group Waste to Landfill TargetUL 2799 Zero Waste To Landfill Validation available
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparency
Environmental Product Declaration - EPD1SCC311197D0201
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland (FI)
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311012M0219
Environmental Product Declaration - EPD1SCC311197D0201
Dimensions
Largura Líquida do Produto262 mm
Altura Líquida do Produto193 mm
Profundidade/Comprimento Líquidos do Produto191 mm
Peso Líquido do Produto4.9 kg
10.8 lb
Technical
Rated Operational Current AC-21A (Ie)(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 75 kW
(400 V) 140 kW
(415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 250 A
Conventional Thermal Current (Ithe)Fully Enclosed 250 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Tensão operacional nominalMain Circuit 690 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kiloampere rms
Rated Conditional Short-Circuit Current (Inc)(690 V) 80 kA
Power Lossat Rated Operating Conditions per Pole 13 W
Pollution Degree3
Handle TypeDirect mounted handle included
Fourth Pole PositionRight Side
Fourth Pole TypeSwitched - With Solid Link
Switches Operating Mechanism04 (Left Side)
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Tamanho do fusívelB1-B3
Fuse SystemBritish Standard
Modo de funcionamentoFront Operated
NormasIEC 60947-3
Tipo de apoioBase mounting
Número de polos4
Tipo de terminalLug terminals
Terminal Width25 mm
Binário de aperto30 ... 44 N·m
Corrente nominal (In)Main Circuit 250 A
Technical UL/CSA
Binário de aperto30 ... 44 N·m
Environmental
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
CCC CertificateCCC OS200-250 2016
Declaração de conformidade -CE1SCC311095D2704
DNV GL Certificate1SCC311123D0203
REACH Declaration1SCC011021D0201
Certificado ULNo certification needed
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1270 mm
10.6 in
Profundidade/Comprimento da embalagem Nível 1310 mm
12.2 in
Altura da embalagem Nível 1200 mm
7.9 in
Peso bruto da embalagem Nível 15.2 kg
11.4 lb
Nível de Embalagem 1 EAN6417019249414
Classifications
Código de classificação do objetoQ
ETIM 7EC001040 - Fuse switch disconnector
ETIM 8EC001040 - Fuse switch disconnector
ETIM 9EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA022763R6280 Componentes industriais para Baixa Tensão (EC001040)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de interruptor de segurança (EF006985) Sim
Máx. tensão nominal de operação Ue CA (EF007355) 1000 V
Corrente permanente nominal Iu (EF001389) 250 A
Potência de operação nominal em AC-23, 400 V (EF007027) 250 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 80 kA
Corrente nominal suportável lcw atual (EF007050) 8 kA
Adequado para fusíveis (EF006692) Forma B1-B3
Número de polos (EF001391) 4
Tipo de conexão elétrica do circuito principal (EF006819) Conexão por parafuso
Entrada de Cabo (EF000537) Outro
Equipado com conectores (EF011696) Sim
Adequado para montagem no solo (EF007243) Não
Adequado para montagem frontal (EF007246) Não
Adequado para montagem em barramento (EF007259) Sim
Tipo de elemento de controlo (EF006976) Botão de giro longo
Posição do elemento de atuação (EF009410) Esquerda
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Versão como instalação de paragem de emergência (EF006959) Não
