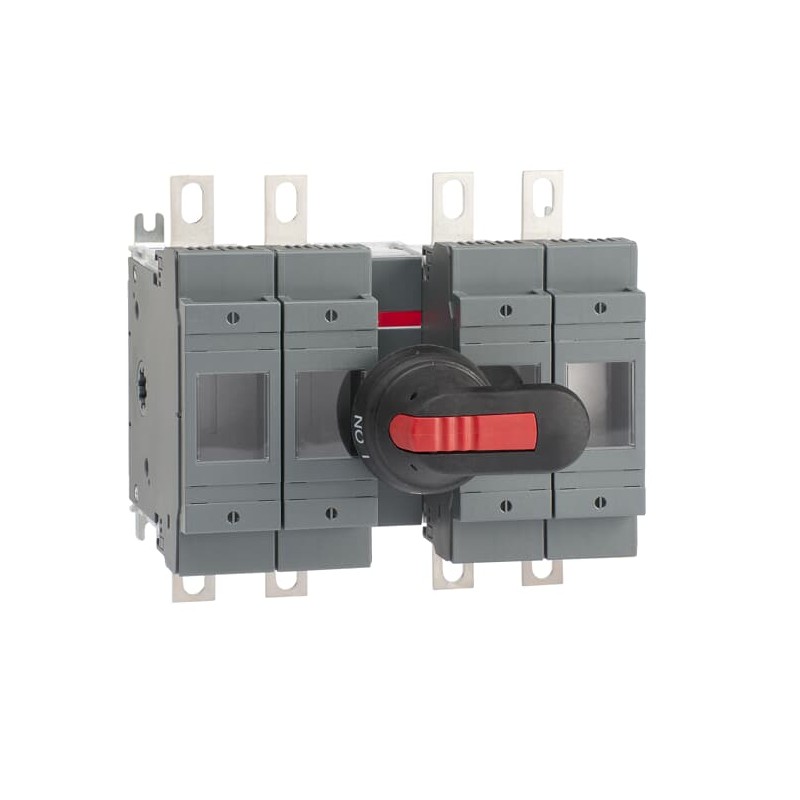

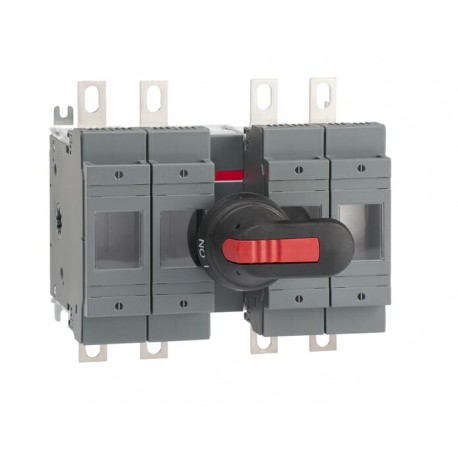

1SCA022721R3300 ABB Interruptor fusível OS200B22N2P
1SCA022721R3300
ABB
Interruptor fusível OS200B22N2P
OS200B22N2P SWITCH FUSE
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 04228536-bb7f-4357-b3e7-be3d78254964 Finland |
| SCIP simplificado | 735659c0-214d-41b8-bae5-956606e12528 Germany |
| 76bb75f5-a502-449b-81c3-a0564c7ecee6 Greece | |
| c306260c-2ecf-4ea8-849f-1e318eb55810 Portugal | |
| fdc18a87-32d1-4e09-abaa-5a8776cb524a Norway | |
| cc4330c9-4e30-4190-b20c-c0dad4539988 Italy | |
| 4c812512-6e95-4157-80a2-89f182a8053a Czech Republic | |
| 6b1ffa44-eec6-4d2d-b282-e17757857c93 Croatia | |
| 1a3d54de-0731-4f9a-bb89-536e26196ef1 Poland | |
| 5577079e-7774-49ce-901e-d821f967ad67 Bulgaria | |
| 06227954-7d42-43f7-8eb8-dc1cd518c00b Sweden | |
| 45073b32-70ec-44cd-864b-3cb6aff37149 Estonia | |
| 58a1856e-6ae7-4e74-b1d9-99352bf64caa Germany | |
| c443cff0-fcb5-49e0-bfe2-4c0986f10194 Hungary | |
| b6ccc19c-7023-4a81-84bd-674941083017 France | |
| a662e076-278f-493c-b11e-44a3f23989c9 Spain | |
| dd3a70e7-64d7-4935-bb5c-a6bcf0f7c97e Belgium | |
| c2d4b1d0-7f20-46b4-a473-fe9d2c3f4dfe Hungary | |
| 66826caa-7355-4060-aca4-371c5ce4e9b4 France | |
| 8f59260c-7cf3-4112-8411-f60545d3405c Denmark | |
| 097d2d9e-9dd2-4277-83b3-056818d68b0f Germany | |
| c3a58718-73cf-4a7b-830e-7c0e703be2cd Germany | |
| 7f7c359b-74ef-458d-ab64-e791246eb616 Poland | |
| fad6e2fd-2194-418d-a470-4ac49ece4805 Germany | |
| 64eb15c1-1875-4343-a7f3-e525f129447e Belgium | |
| d2bfde37-a8f0-4a82-b7f4-dae38f64acb0 Poland | |
| dc3dddbe-1895-4e49-a388-36bcdd20c8f1 Netherlands | |
| 21fbf18b-49f3-408f-b826-562e0b993600 Sweden | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311012M0219 |
| Mechanical Drawings | os200b22.stp |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 220 mm |
| Altura Líquida do Produto | 199 mm |
| Profundidade/Comprimento Líquidos do Produto | 130 mm |
| Peso Líquido do Produto | 3.9 kg |
| 8.6 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 230 mm |
| 9.1 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 270 mm |
| 10.6 in | |
| Altura da embalagem Nível 1 | 170 mm |
| 6.7 in | |
| Peso bruto da embalagem Nível 1 | 4.2 kg |
| 9.2 lb | |
| Nível de Embalagem 1 EAN | 6417019231730 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 200 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 200 A |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - With Solid Link |
| Tamanho do fusível | B1-B2 |
| Fuse System | British Standard |
| Handle Type | Pistol handle |
| Tipo de apoio | Base mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Operating Conditions per Pole 8 W |
| Rated Conditional Short-Circuit Current (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominal (In) | Main Circuit 200 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensão operacional nominal | Main Circuit 690 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Switches Operating Mechanism | 22 (Between the Poles) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | 15 ... 22 N·m |
| Technical UL/CSA | |
| Binário de aperto | 15 ... 22 N·m |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| CCC Certificate | CCC OS200-250 2016 |
| Declaração de conformidade -CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 200 A |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 200 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 80 kA |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Adequado para fusíveis (EF006692) | Forma B1-B3 |
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Entrada de Cabo (EF000537) | Outro |
| Equipado com conectores (EF011696) | Sim |
| Adequado para montagem no solo (EF007243) | Não |
| Adequado para montagem frontal (EF007246) | Não |
| Adequado para montagem em barramento (EF007259) | Sim |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Posição do elemento de atuação (EF009410) | Lado frontal |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
