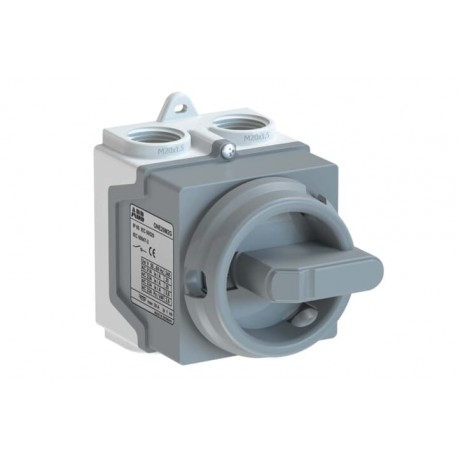

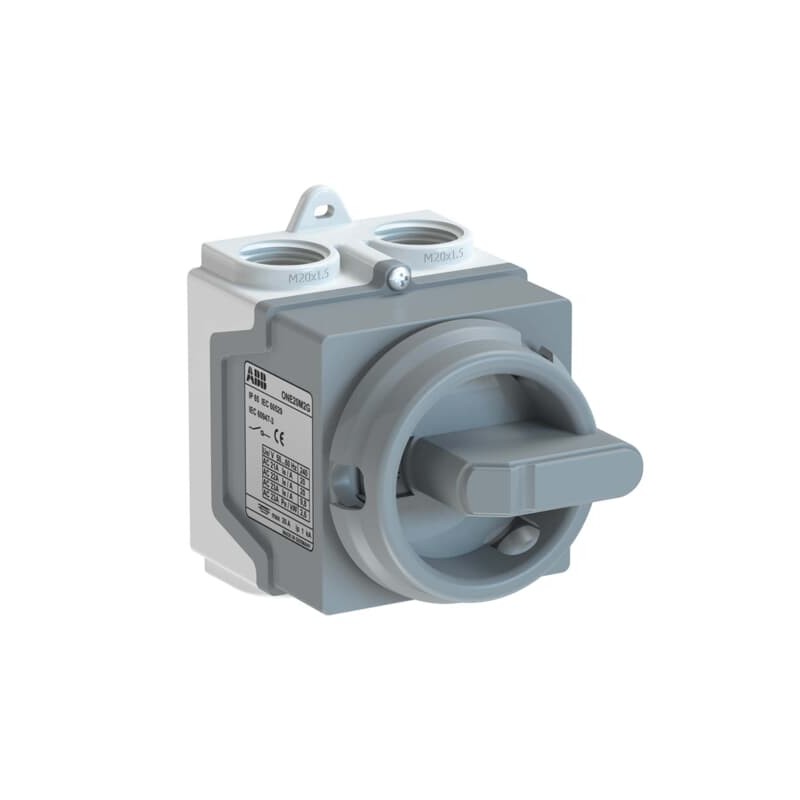

1SCA135532R1001 ABB ONE20M2G Fechado Interruptor Seccionador
1SCA135532R1001
ABB
ONE20M2G Fechado Interruptor Seccionador
Chave seccionadora ONE20M2G IP67
ONE20M2G Enclosed Switch Disconnector
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informação RoHS | 1SCC340075D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC340015C0201 |
| Instruções e Manuais | 1SCC390135M0205 |
| Mechanical Drawings | ONE926584RM20.stp |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP67 |
| Ordering | |
| Quantidade Mínima de Encomenda | 10 piece |
| Número de tarifa aduaneira | 85363030 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 65 mm |
| Altura Líquida do Produto | 92 mm |
| Profundidade/Comprimento Líquidos do Produto | 84 mm |
| Peso Líquido do Produto | 0.11 kg |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 85 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 103 mm |
| Altura da embalagem Nível 1 | 66 mm |
| Peso bruto da embalagem Nível 1 | 0.15 kg |
| Nível de Embalagem 1 EAN | 6417019641225 |
| Technical | |
| Secção Transversal do Cabo | 0.75 ... 4 mm² |
| Cable Entry Position | Top/Bottom |
| Cable Outlets Per Side | 2xM20 / 2xM20 |
| Color | RAL7012 / RAL7035 |
| Connecting Capacity Main Circuit | Screw Clamp 0.75 ... 4 mm² |
| Screw Clamp / PE Terminal 1pc, 0.75 ... 4 mm² | |
| Conventional Thermal Current (Ithe) | Fully Enclosed 20 A |
| Grau de proteção | acc. to IEC 60529 IP67 |
| Material do invólucro | Plastic |
| Handle Color | Grey |
| Handle Type | Round handle |
| Impact Resistance Rating | Housing IK09 |
| Mounted Auxiliary Contacts | 0 NO, 0 NC |
| Number of Auxiliary Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 0 |
| Número de polos | 2P |
| Rated Impulse Withstand Voltage (Uimp) | 4 kV |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 690 V |
| Rated Operational Current AC-22A (Ie) | (230 V) Single Phase 20 A |
| Rated Operational Current AC-23A (Ie) | (230 V) Single Phase 15.2 A |
| (380 ... 415 V) 15.2 A | |
| Rated Operational Power AC-23A (Pe) | (230 V) Single Phase 2.6 kW |
| Recommended Screw Driver | Main Circuit Pozidriv 2 |
| Normas | IEC 60947-1, -3 |
| Binário de aperto | Main Circuit 1.1 N·m |
| Wire Stripping Length | 7 mm |
| Technical UL/CSA | |
| Wire Stripping Length | 7 mm |
| Recommended Screw Driver | Main Circuit Pozidriv 2 |
| Binário de aperto | Main Circuit 1.1 N·m |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SCC343001D2702 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de Categoria Granular IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Tensão nominal de operação (EF001435) | 690 V |
| Corrente permanente nominal Iu (EF001389) | 20 A |
| Número de polos (EF001391) | 2 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Dispositivo completo na carcaça |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Cor do elemento de atuação (EF007167) | Cinzento |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Não |
| Grau de proteção (IP), frente (EF003118) | IP67 |
| Grau de proteção (NEMA) (EF011959) | Outro |
